欧标2020工业铝挤压型材截面结构

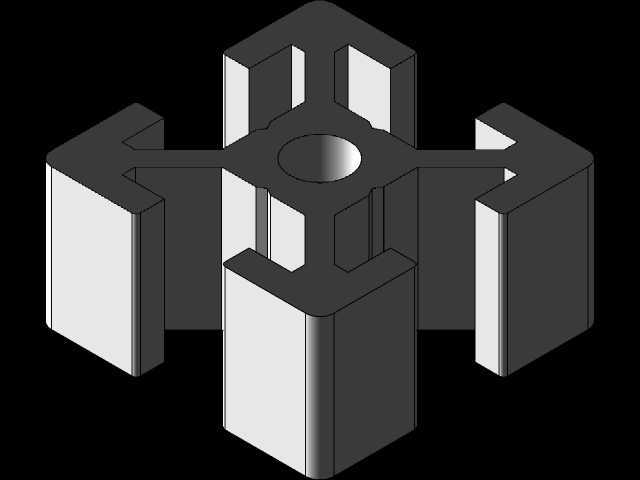

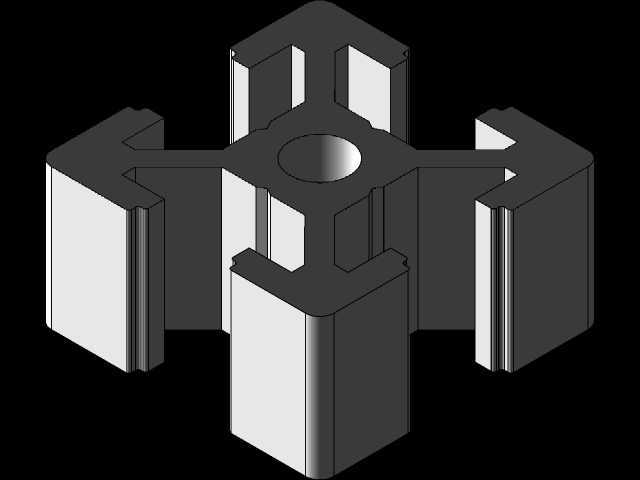

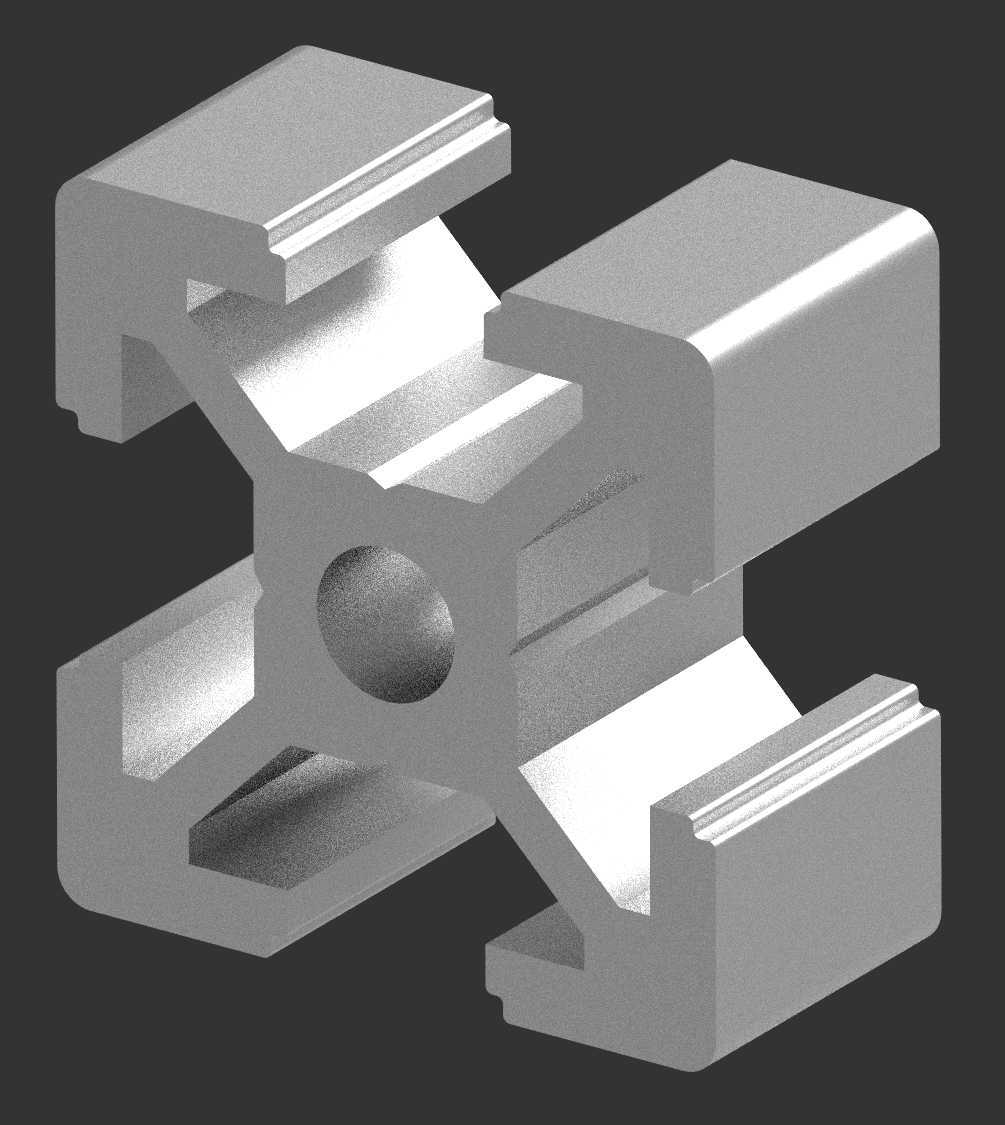

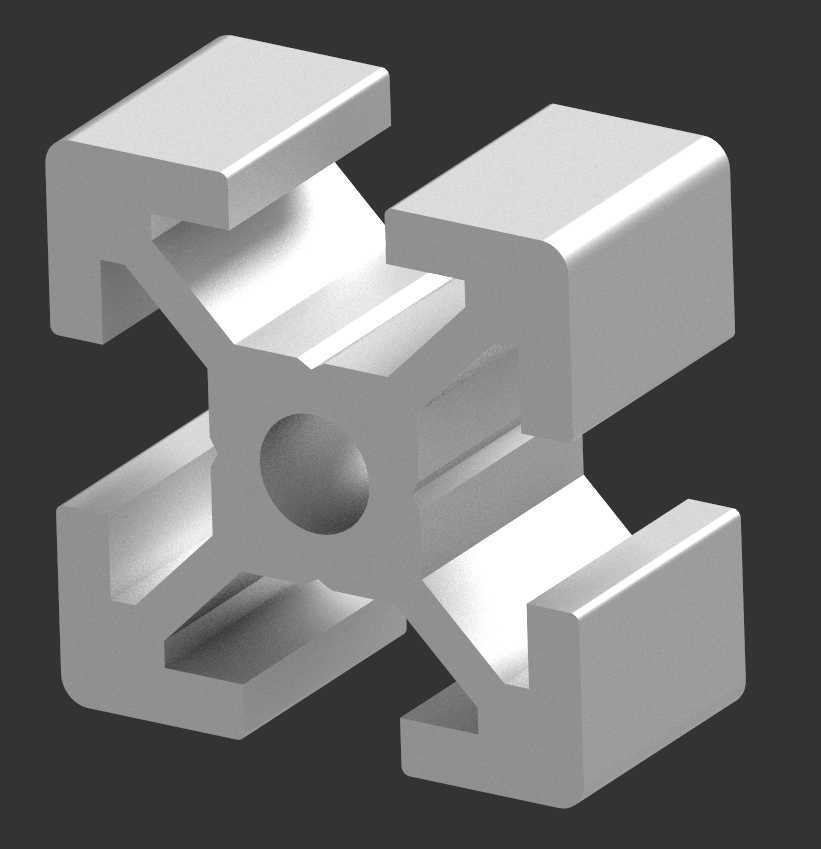

　　在非标自动化设备、小型检测台架、3D打印设备机架、桌面级工装治具支架这类对搭建效率、自重控制有较高要求的应用场景里，20系列铝型材是选型清单里的高频选项，本次呈现的2020规格铝挤压型材，正是这类轻载搭建场景的核心基础构件。不同于大规格重载型材需要兼顾大跨度承重的壁厚设计，这款2020型材的截面设计完全围绕轻载场景的安装便利性与结构合理性展开，截面外轮廓为20mm×20mm的正方形基准，四个方向均预留标准槽口，可兼容同系列欧标铝型材的配套紧固件、端盖、脚轮、连接板等标准配件，不需要额外做二次机加工就能完成多方向的拼接组装。从截面的筋位布局来看，中心设置的贯通圆孔一方面可以作为穿线通道，容纳设备的低压控制线缆、传感器信号线，

　　避免线缆外露造成的剐蹭、积尘问题，另一方面也能在不额外增加型材自重的前提下，提升截面的抗扭刚度，避免型材在长度方向受侧向力时出现过度形变。四个方向的槽口采用内宽外窄的标准槽型设计，槽口边缘做了微小的圆角过渡，既可以让T型螺栓、螺母块顺畅滑入槽内任意位置，也能避免槽口锐边在装配过程中划伤操作人员、刮破线缆绝缘层。在实际设备搭建过程中，这款型材的安装边界非常友好，单根型材的端面垂直度控制在常规挤压工艺的公差范围内，配合直角连接件可以快速拼接出90度的框架结构，不需要额外做端面铣削加工就能满足多数轻载设备的框架精度要求；如果需要做更长跨度的拼接，也可以使用配套的型材连接件插入中心圆孔完成对接，对接后的直线度可以满足桌面级设备、

　　小型展示架的使用需求。不同于钢材焊接框架需要做除锈、喷漆等表面处理，铝挤压型材本身的氧化层就具备不错的防锈能力，日常车间环境下使用不需要额外做表面防腐处理，后期如果需要调整框架结构，只需要松开紧固件就能重新拆装调整，不会像焊接框架那样出现无法二次改动的问题。在设计思路上，这款型材的壁厚取值平衡了结构强度与材料成本，针对轻载场景下常见的静载承重、侧向安装受力做了筋位优化，没有多余的冗余结构，在满足常规使用强度的前提下尽可能控制了单位长度的重量，降低整体框架的自重，方便设备的移位与搬运。槽口的尺寸设计也兼顾了配件通用性，市面上多数20系列欧标铝型材的紧固件、装饰配件都可以直接适配，不需要单独开模定制配套零件，能有效缩短设备的搭建周期，

　　降低配件采购成本。在实际使用中，这类2020型材常用来搭建小型设备的外防护框架、传感器安装支架、桌面工装的承载底座，也可以用来做电气元件的安装导轨，通过在槽内滑入螺母块，可以任意调整安装件的位置，不需要在型材上预钻孔，给后期的设备调试、元件位置调整留足了余量。需要注意的是，这类小规格型材的承重能力有限，不适合作为大跨度、大负载的承载主梁使用，在选型时需要根据实际的受力情况核算单根型材的支撑跨度，避免出现型材绕度过大影响设备精度的问题；如果需要更高的承载能力，可以通过双型材并排拼接的方式提升截面的抗弯模量，不需要更换更大规格的型材就能满足局部重载的安装需求。另外，型材中心的贯通孔除了穿线之外，也可以穿入圆钢做加强结构，进一步提升型材的整体刚性，应对一些有轻微振动的安装场景，减少框架的共振幅度。
