工业框架用2040规格铝挤压型材结构

　　这款2040截面的铝挤压型材，是工业机架搭建场景里应用率极高的基础构件，日常在自动化设备外围护框架、小型输送线侧梁、检测设备工作台支架、电子产线工位操作台的搭建中都能见到它的身影，区别于厚重的方管焊接结构，这类挤压型材不需要做焊接后的打磨、喷漆等后处理工序，所有连接点位都可以通过预置的T型槽搭配配套螺栓、角件完成装配，后期调整机架布局、增减功能附件的时候只需要松卸对应紧固件就能完成改动，不会像焊接机架那样改动就需要切割、重新焊接，对小批量定制设备的搭建来说适配性极强。

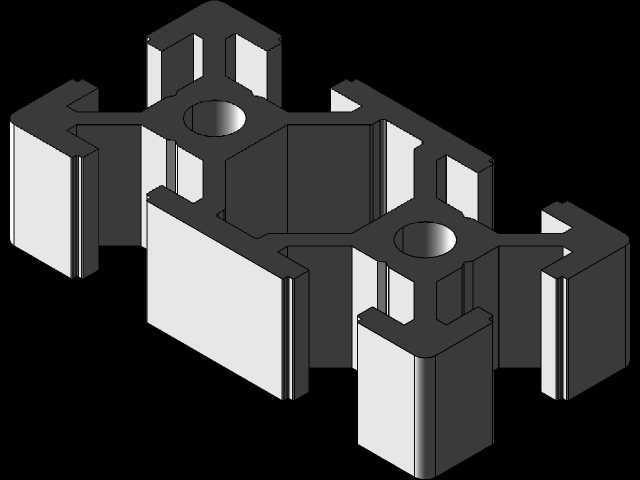

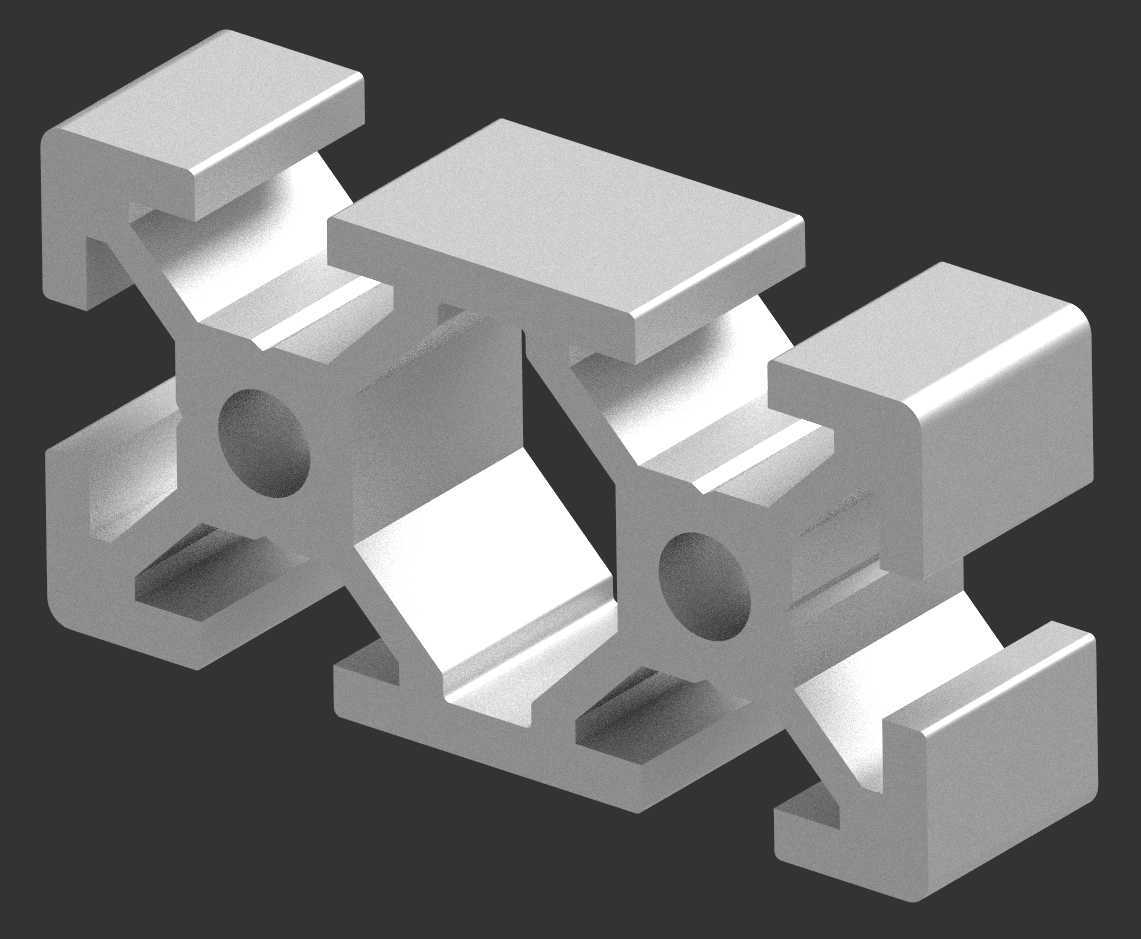

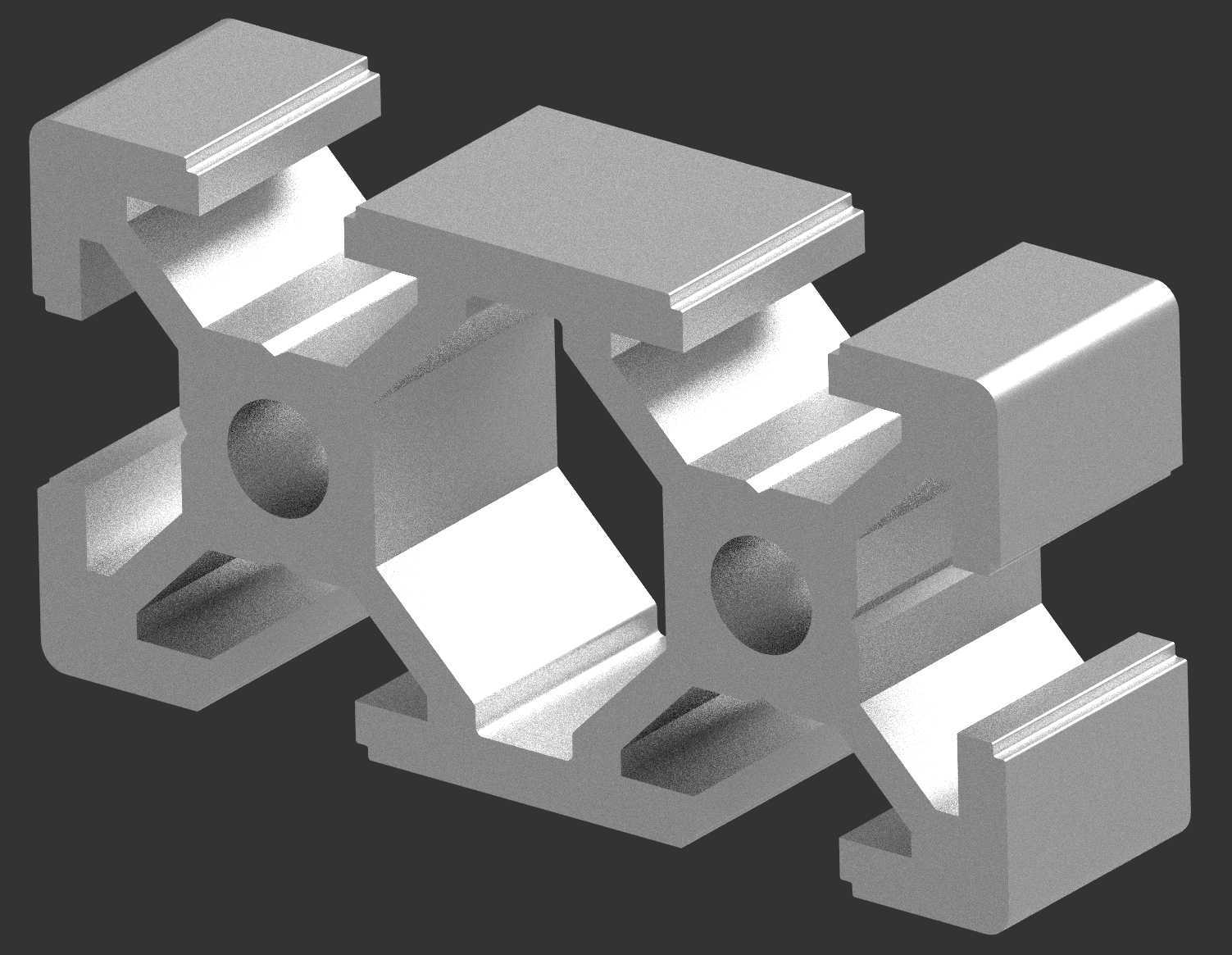

　　从截面结构来看，这款型材采用双腔对称布局，截面宽度方向为40mm、厚度方向为20mm，四个侧边都预置了标准T型安装槽，槽口尺寸适配行业通用的M5、M6规格T型螺栓，不需要在型材本体上额外打孔攻丝，装配时只需要将螺栓头顺着槽口滑入对应位置，锁紧螺母就能完成构件之间的固定。型材内部的两个中心孔是专门设计的加强筋围合出的腔体，一方面可以在保证整体抗弯强度的前提下减少材料用量，降低型材自身重量，另一方面这个腔体也可以作为走线路径，设备的传感器线缆、气管可以直接从腔体内部穿行，避免线缆外露在机架外侧积灰、被运动部件剐蹭，也能让整体设备外观更整洁。

　　设计这类型材截面的时候，首先要平衡的是截面惯性矩和材料利用率的关系，20系列的型材通常用在受力不大的侧向围护、轻型载物台场景，40方向的截面高度可以保证沿长度方向的抗弯能力，在单根支撑长度不超过1米的工况下，承载15kg以内的静态载荷不会出现明显挠度，完全能满足常规轻型设备的框架需求。两侧的槽口位置做了加厚处理，因为T型螺栓锁紧的时候槽口侧壁会承受持续的挤压力，如果壁厚过薄，长期受载或者反复拆装的情况下容易出现槽口变形，导致螺栓滑位、连接松动，这款型材的槽口侧壁壁厚做了1.8mm的加厚设计，反复拆装十次以上也不会出现塑性变形，连接可靠性有足够保障。

　　安装边界上需要注意，这款型材的端面连接如果采用端面连接板的话，需要在型材端面对应中心腔体的位置预置端攻螺纹，通常攻M6螺纹的深度控制在8mm即可，过深会破坏型材内部的加强筋结构，过浅则螺纹啮合长度不足，锁紧的时候容易滑牙。如果是多根型材做垂直拼接，采用直角角件连接的时候，角件的安装位置要距离型材端面至少20mm，避免角件和端面上安装的脚轮、支撑脚垫出现位置干涉。如果需要在型材上安装门板、亚克力护板，可以直接在槽内嵌入橡胶密封条，再将板材顺着槽口滑入即可，不需要额外做打孔固定，护板的拆装效率比螺丝固定方式提升60%以上，后期设备维护的时候拆卸护板也更方便。

　　在实际设备搭建场景里，这款2040型材经常和同系列的2020、4040型材搭配使用，比如做小型检测设备的框架时，底部承载梁用4040型材保证整体承重能力，侧面的围护框架、上层的传感器安装支架就用2040型材，既可以控制整体框架的重量，也能降低材料成本，同时因为槽口尺寸统一，不同规格的同系列型材之间可以通用所有连接配件，不需要单独采购不同规格的紧固件，能减少备件库存种类。另外这款型材的表面做了阳极氧化处理，表面硬度达到HV200以上，日常使用中不容易被尖锐零件刮出划痕，在普通车间环境下使用也不会出现氧化锈蚀的问题，不需要额外做表面防锈处理，装配完成后直接就能投入使用。

　　针对有走线需求的场景，这款型材的T型槽除了用来安装连接固件，也可以嵌入线卡，将外露的线缆固定在槽内，或者搭配专用的槽盖将槽口完全盖住，让型材外表面保持平整，避免积灰，在洁净车间使用的设备上，这种平整外表面的设计更方便日常擦拭清洁，不会有卫生死角。如果需要在型材上安装滑动组件，比如直线导轨的轻型滑块、可调节的工位置物架，只需要将对应的滑动螺母提前放入T型槽内，就可以实现附件沿型材长度方向的位置无级调节，调节到目标位置后锁紧即可，不需要在型材上加工等距的调节孔，位置调整的灵活度远高于打孔固定的结构。
