拖车不稳定性研究实验物理模型结构

　　在车辆动力学相关的教学与科研实验场景中，这类用于探究拖车失稳特性的物理实验模型，是验证理论推导、获取实测数据的核心载体，完全按照实验用物理样机1:1比例还原结构细节，可直接用于动力学仿真搭建、实验台架结构参考，也能作为高校车辆工程、力学相关专业的课程设计参考样例。

　　从实际用途来看，该模型核心作用是复现拖车行驶过程中，重心位置偏移、行驶速度变化与整车横向摆动、蛇形失稳现象之间的量化关联，帮助研究者直观观测不同参数组合下拖车的动态响应，为实际拖挂类车辆的防失稳结构设计、配重优化提供可复现的实验基准。区别于纯理论仿真模型，该结构完全还原了实验样机的实体连接关系，所有运动副、紧固件的装配逻辑都与实物一致，不会出现仿真模型中常见的过约束、连接关系失真问题。

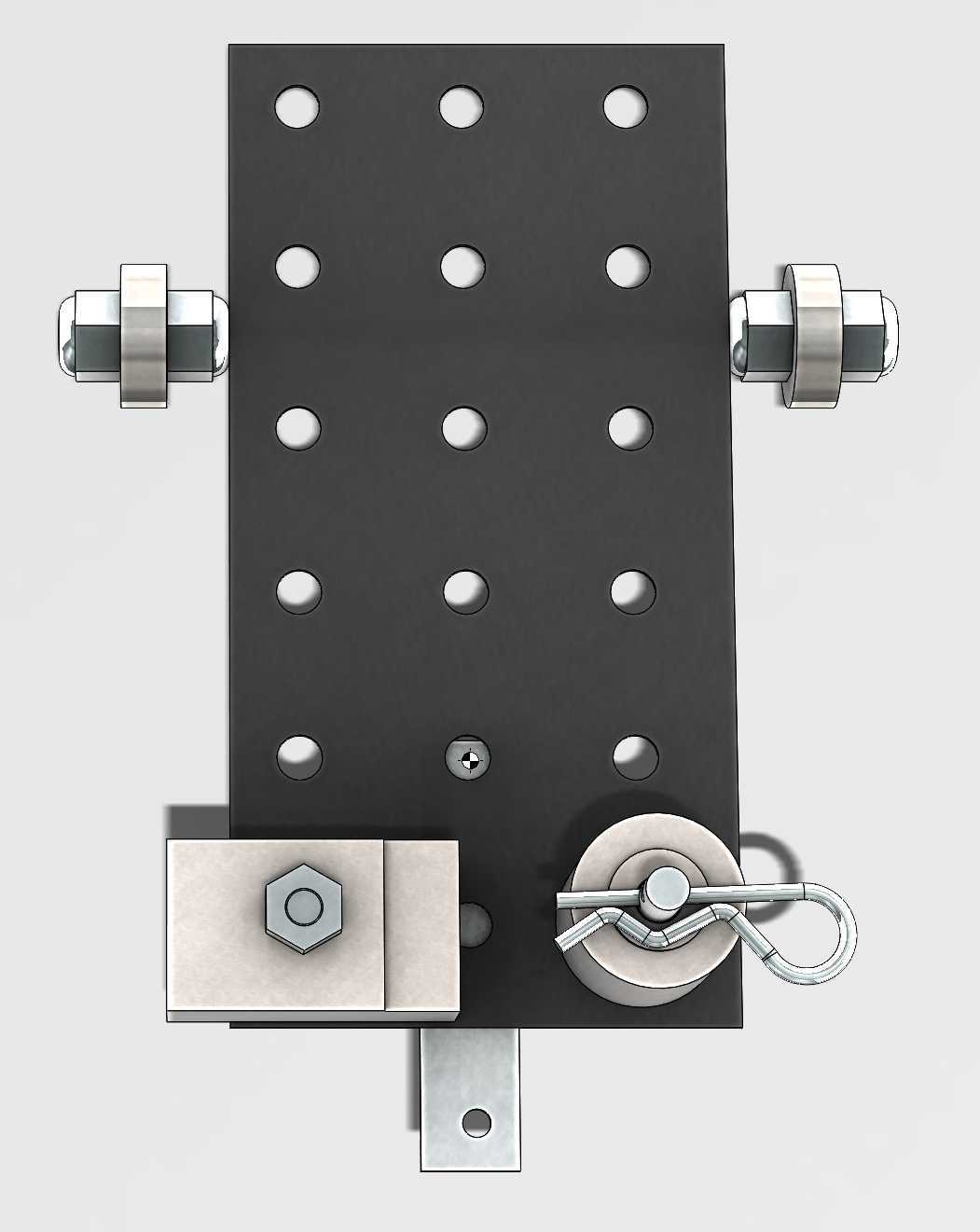

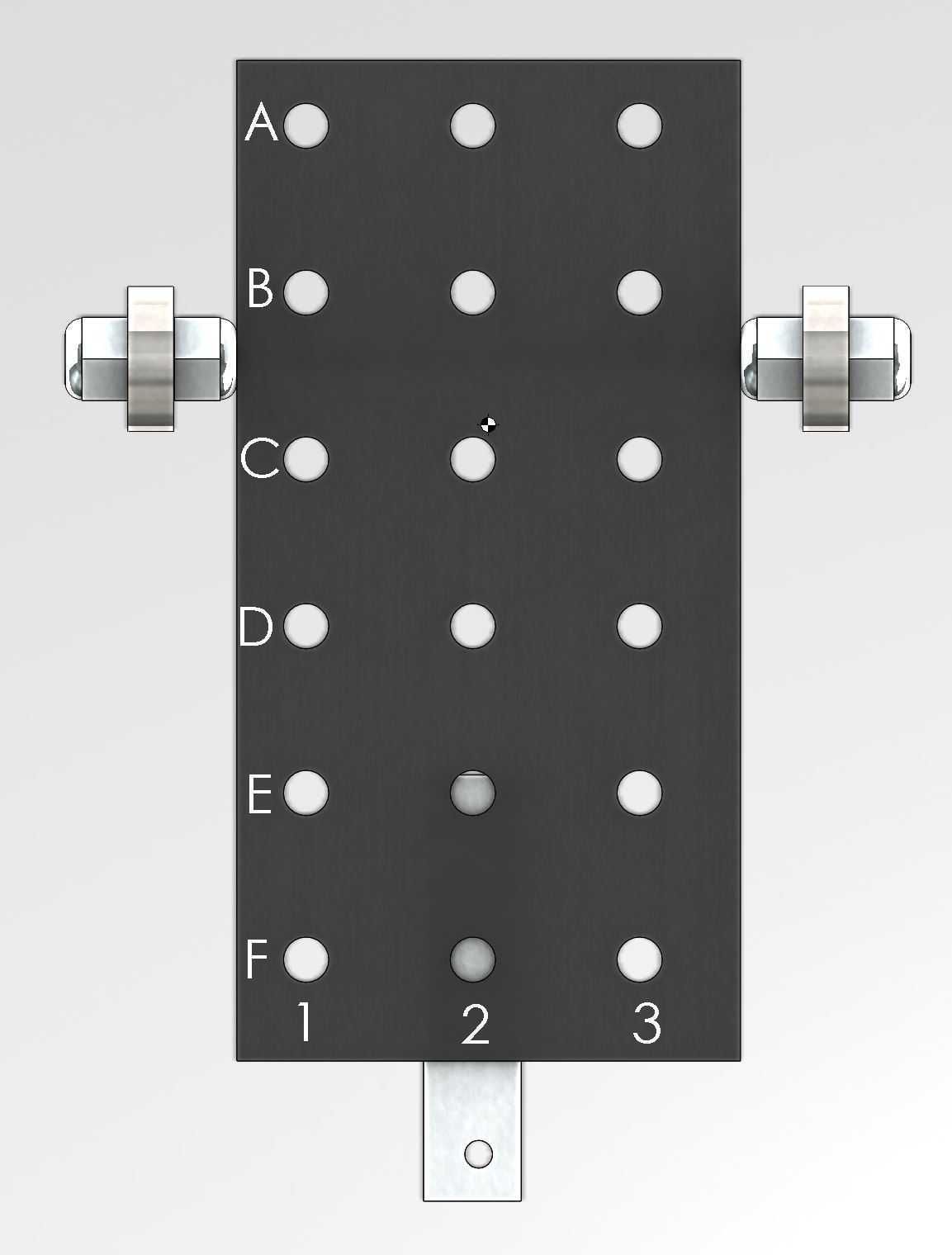

　　结构设计层面，主体承载采用带阵列安装孔的平板式基座，板面的多排等距圆孔并非随意排布，是为了适配不同配重块的安装位置，可通过调整配重块在孔位上的固定位置，快速改变整车的质心横向、纵向坐标，覆盖从质心居中到质心偏置、质心靠前到质心靠后的多组实验工况，无需额外加工定制安装位，大幅提升实验工况调整的效率。基座两侧伸出的轴类结构，是模拟拖车车桥与轮组安装的接口，轴径尺寸与常规实验用小型轮组的安装孔径匹配，轴端的限位结构可防止轮组在动态摆动过程中脱出，同时保留轮组的转动自由度，还原真实行驶时车轮的转动状态。

　　基座前端设置的挂接连接结构，完全复刻真实拖车与牵引车连接的牵引环、锁止机构，牵引环可绕连接销轴实现一定角度的上下、左右摆动，还原真实挂接场景下的自由度约束关系，不会因为连接结构过度刚性导致实验数据失真；锁止拨片结构可实现牵引环的快速锁止与脱开，方便实验过程中快速更换不同参数的牵引连接组件。基座上的紧固件全部采用标准六角螺栓与配套垫片，螺栓的预紧力可根据实验需求调整，模拟不同装配刚度下的结构响应，避免因为连接刚性过高导致的动态特性偏差。

　　安装边界方面，主体平板的厚度、孔位间距都按照小型实验台架的安装标准设计，平板底部预留的伸出固定片带有安装孔，可直接通过螺栓固定在动力学实验台的滑动平台上，不需要额外设计转接夹具；两侧轮轴的同轴度公差控制在实验要求范围内，保证两侧轮组安装后转动阻力一致，不会因为装配偏差引入额外的侧向力干扰实验结果。整个结构的所有外露棱边都做了倒角处理，避免实验过程中尖锐边角造成操作损伤，同时所有运动部件都预留了足够的活动间隙，不会在动态摆动过程中出现结构干涉。

　　在功能特性上，该结构没有冗余的装饰性部件，所有结构设计都围绕实验变量调整、数据测量便利性展开：阵列孔位的排布间距经过计算，可覆盖质心位置调整的全工况范围，相邻孔位的间距对应质心位置的固定调整步长，方便实验过程中精准控制变量；牵引挂接结构的摆动角度范围与真实拖挂车辆的挂接自由度一致，可复现高速行驶时拖车的蛇形摆动、制动时的折叠失稳等典型故障工况；所有可拆卸部件都采用标准紧固件连接，拆装便捷，可快速更换不同刚度的连接组件、不同重量的配重块，完成多组对照实验。

　　对于结构设计从业者而言，这类实验模型的设计逻辑具备很强的参考价值：所有结构特征都服务于核心实验目标，没有多余的设计冗余，变量调整结构的设计充分考虑了操作便利性与参数控制精度，安装接口完全适配现有实验台架的通用标准，兼顾了结构可靠性与实验灵活性，是科研教学类实验装置设计的典型参考样例。
