铝合金机架中间壳体结构件

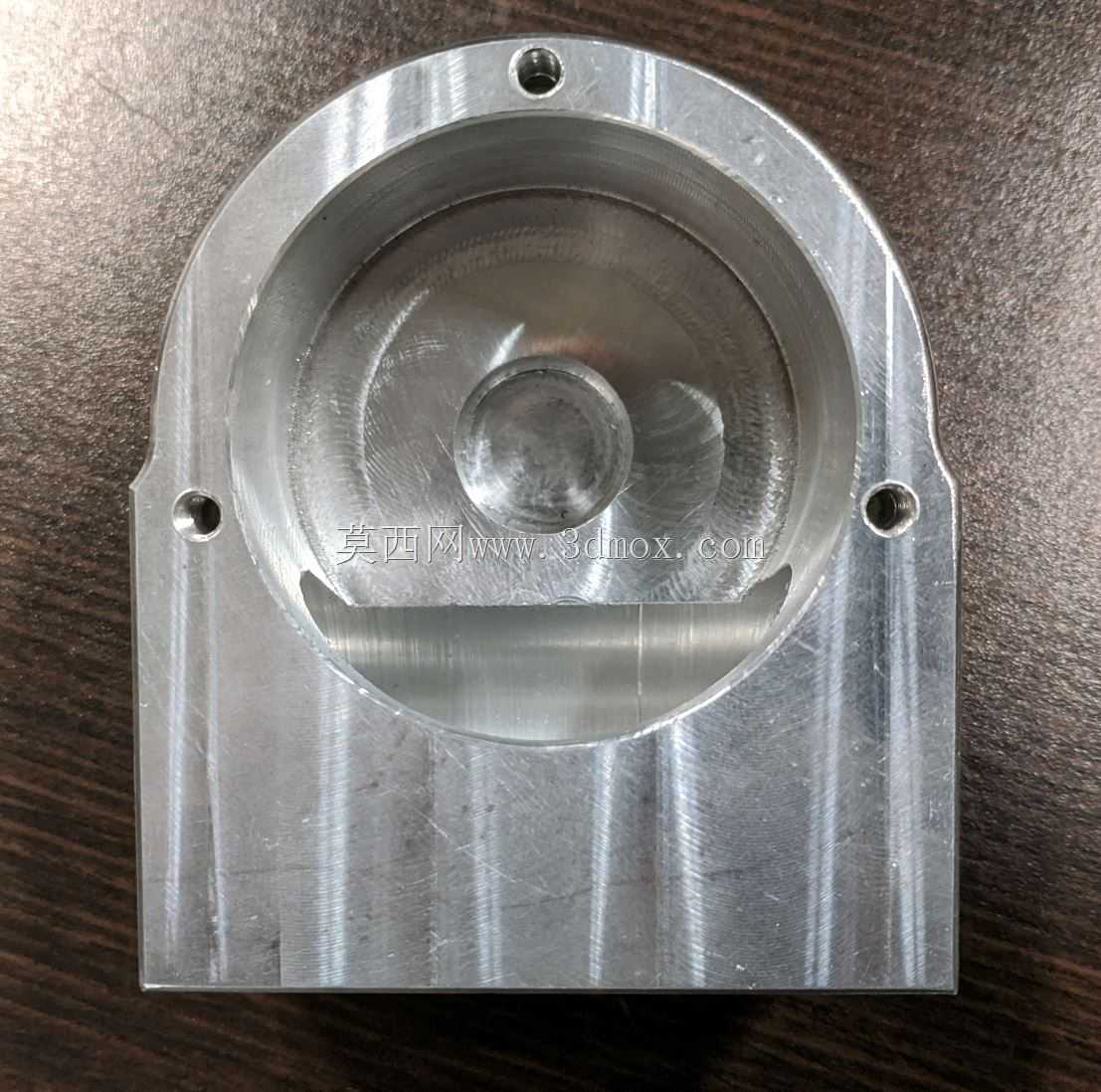

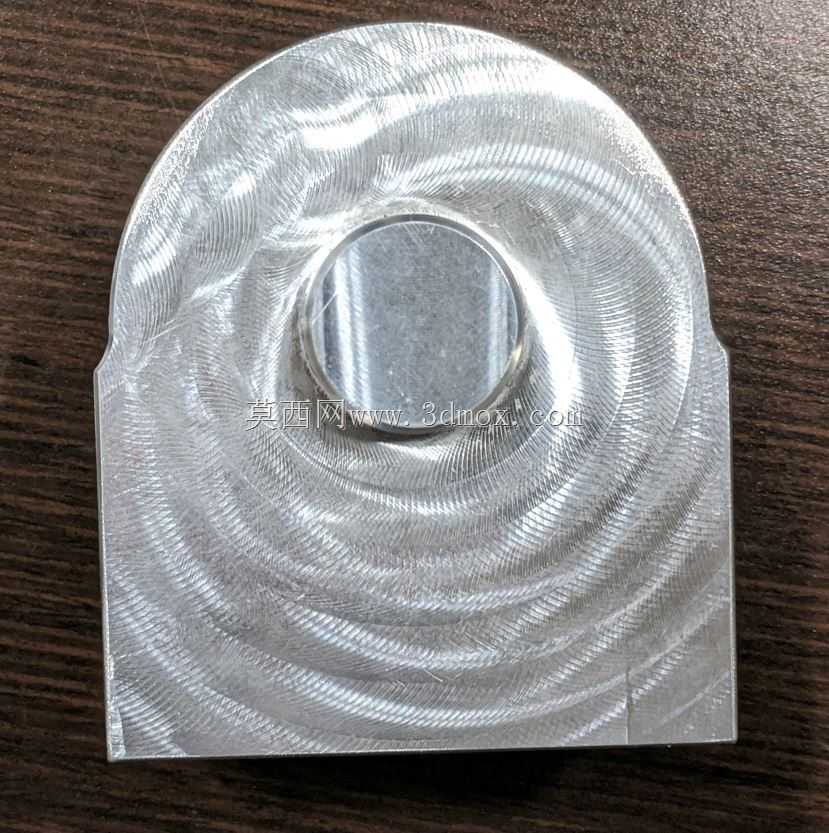

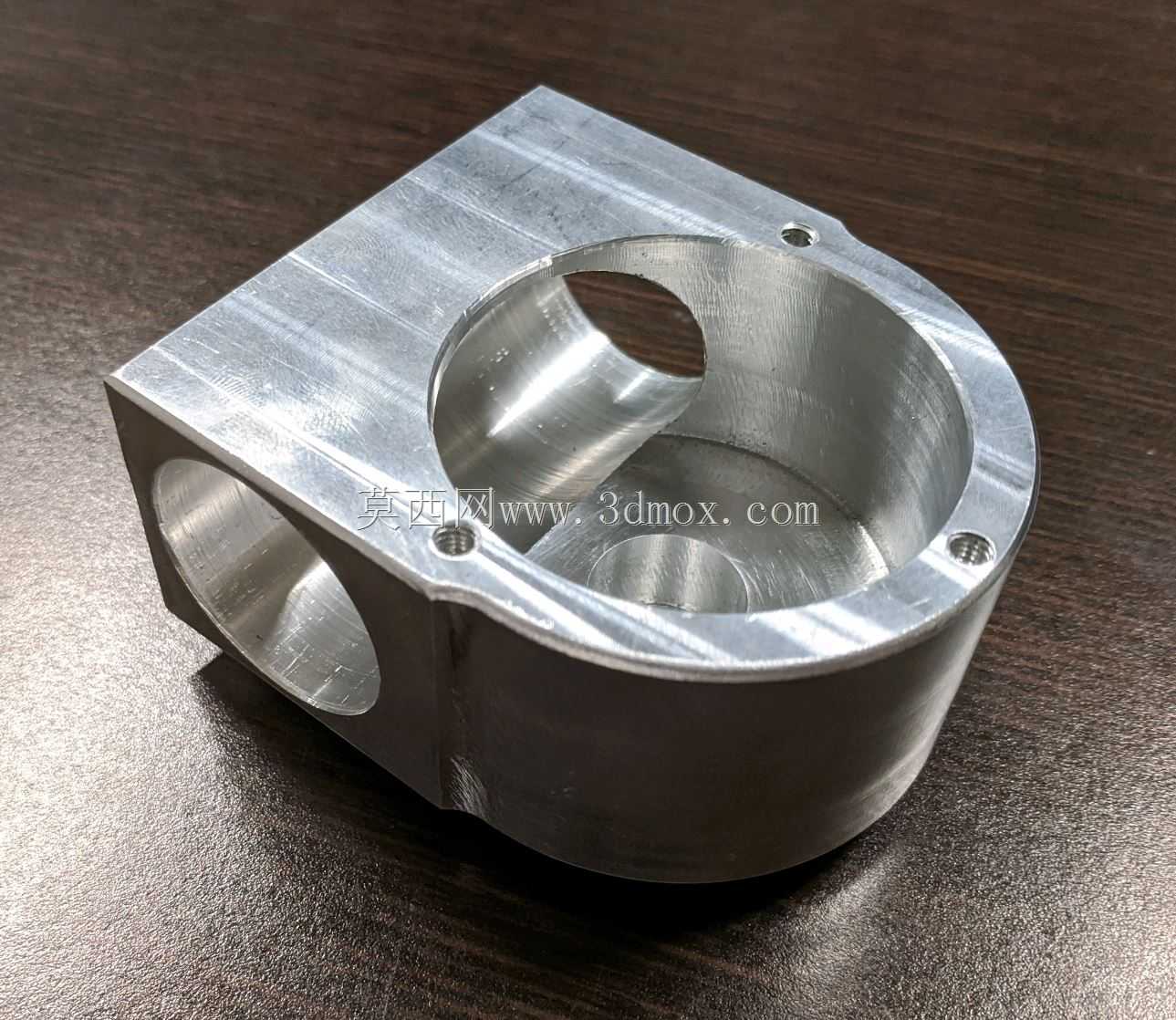

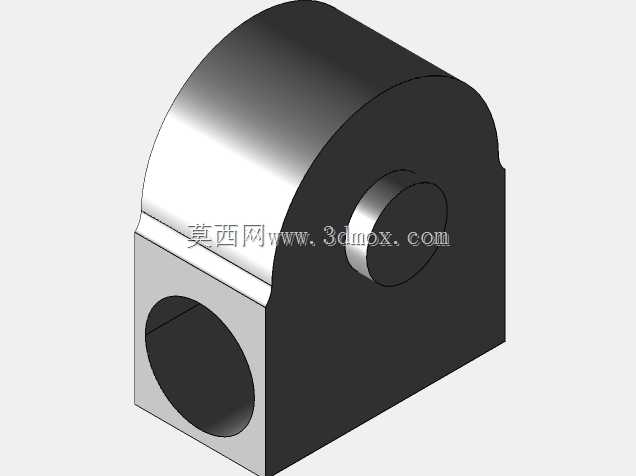

这款机架中间壳体采用6061-T6铝合金经数控铣削加工成型，在设备传动与支撑系统中承担核心衔接作用，常见于汽车转向执行机构、小型轧机传动模组以及非标自动化设备的动力传递单元中，作为多通路的介质与动力转接载体，它需要同时满足轴系穿装、腔体密封、外部构件挂载的多重需求。从结构设计逻辑来看，该壳体采用半开放腔体结合方形安装基准面的构型，上部方形铣平面预留了4处螺纹安装孔，可直接与上方的端盖、驱动模块或者传感组件完成刚性连接，安装孔位的位置度公差控制在0.02mm以内，保证对接组件的同轴度要求；下部半圆弧腔体为回转类构件的容纳空间，内壁经过精铣加工，表面粗糙度达到Ra1.6，可适配衬套或者轴承的压装需求，避免运转过程中出现偏磨。侧面贯通的圆孔为传动轴穿装通道，孔口做了倒角处理，既方便轴系装配时的导向导入，也能消除锐边应力集中，降低长期交变载荷下的开裂风险。腔体内部的异形隔断结构，一方面可以将腔体分隔为不同的功能腔室，满足润滑脂存储或者传动件避让的需求，另一方面也能在不额外增加壁厚的前提下提升壳体整体的结构刚性，减少铣削加工过程中的振刀变形，同时降低零件整体重量。在实际安装场景中，该壳体的方形安装面可作为整个传动单元的定位基准，直接固定在设备的安装基板上，侧面的轴孔可对接输入输出轴系，上部腔体可容纳齿轮、联轴器等传动构件，整体安装边界紧凑，不需要额外设计转接法兰即可完成装配，适配小型加工中心、桌面级自动化设备的紧凑安装空间需求。设计过程中针对铝合金材料的切削特性，所有转角位置均预留了铣刀加工让刀槽，避免清角加工时出现刀具崩损，同时壁厚保持均匀，控制在5-8mm区间，既保证了足够的结构强度承受传动过程中的径向与轴向载荷，也避免了壁厚差异过大导致的加工后应力变形。壳体外部的非配合面保留了铣削加工纹理，配合面经过二次精修，在控制加工成本的前提下满足了各装配面的精度要求，可直接用于小批量设备的样机试制或者维修替换场景。
