提琴造型创意桌面收纳摆件结构设计

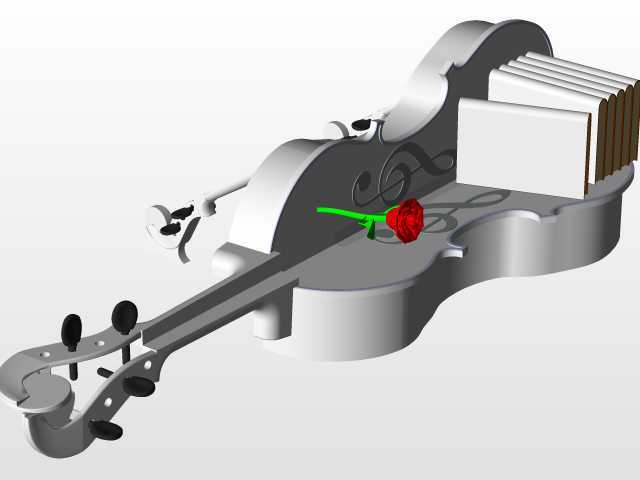

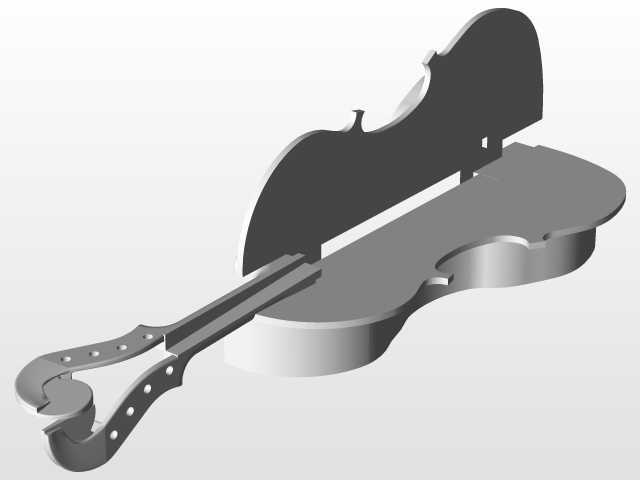

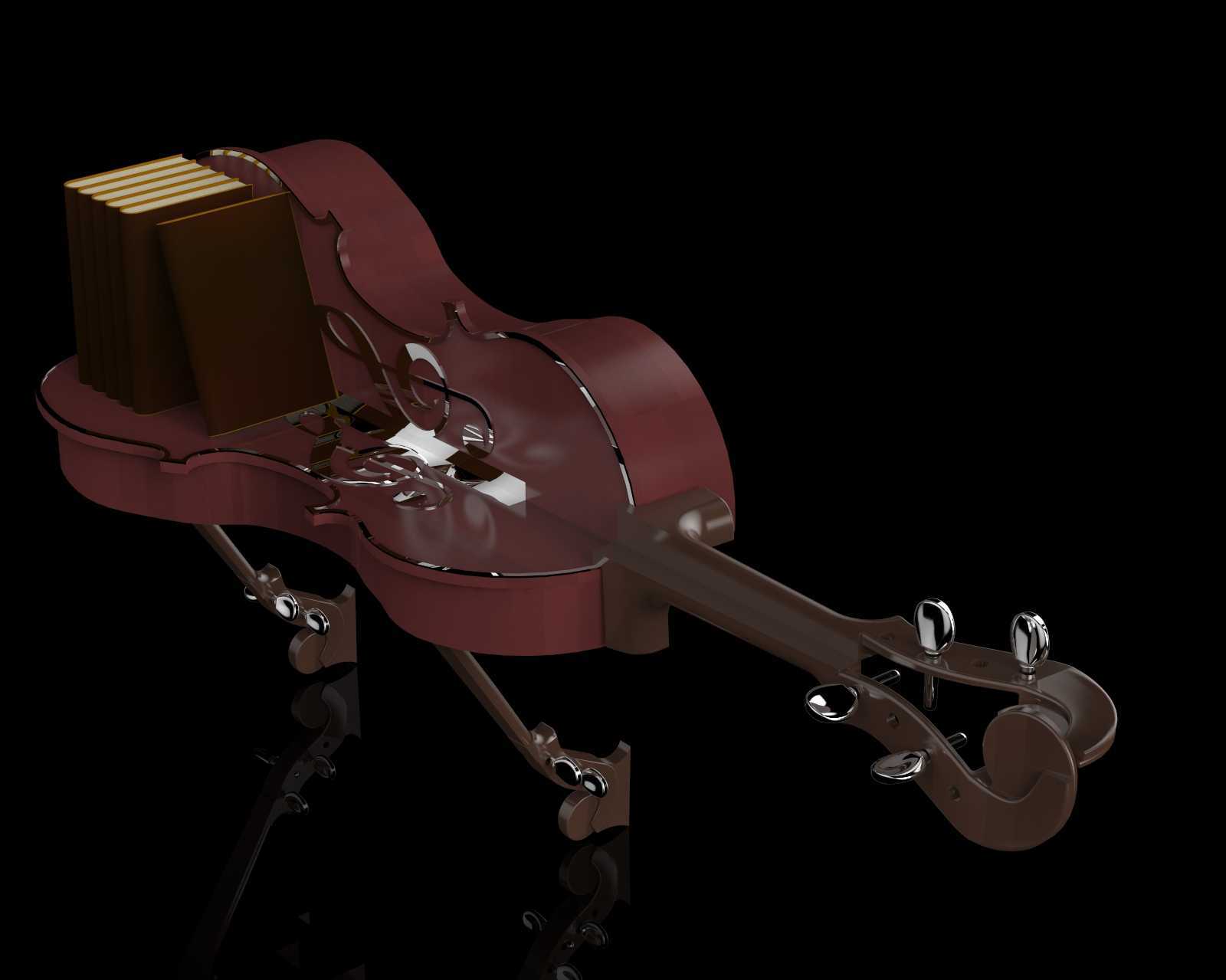

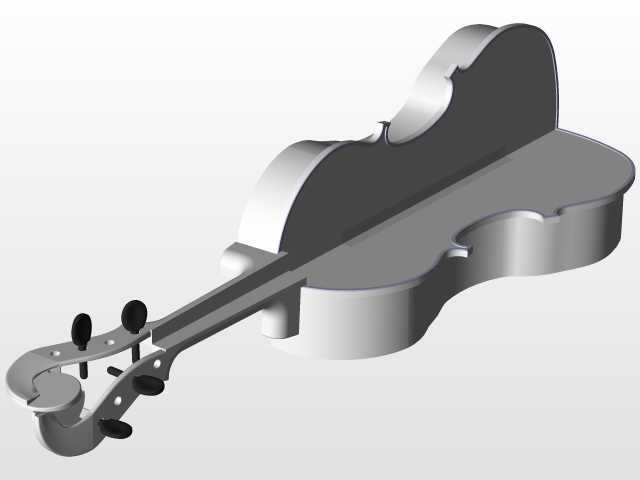

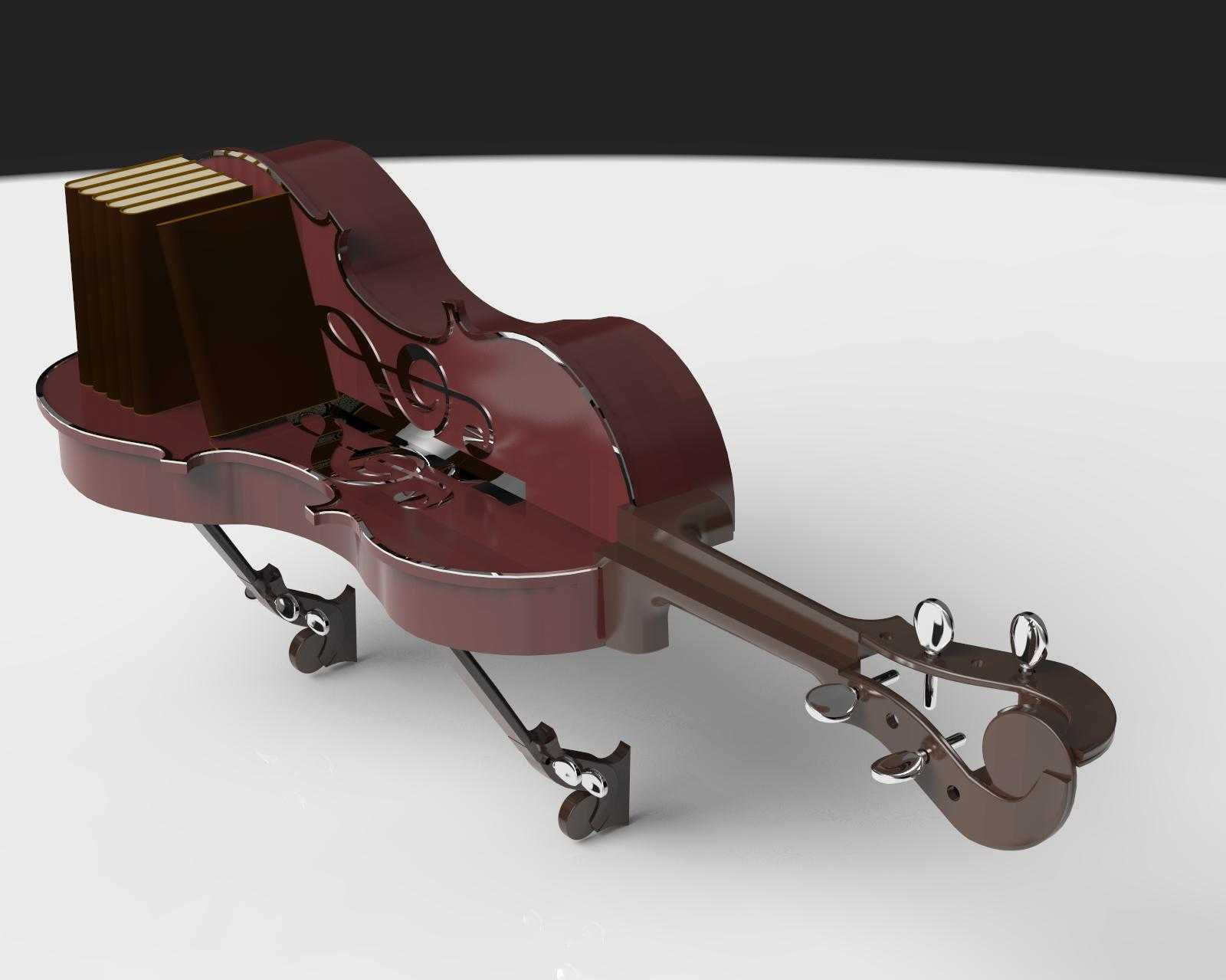

　　这款创意摆件的设计初衷，是跳出常规工业设备的功能固化思维，将声学乐器的经典曲面形态与日常桌面置物需求结合，适配办公桌面、家居玄关、文创展示区等多场景的小物件收纳需求，既具备装饰属性，也能承担回形针、便签条、小型办公文具的收纳功能，避免桌面零散物件杂乱堆放。从结构设计层面看，整体以提琴的经典轮廓为基础形态做重构，没有完全复刻真实提琴的精细声学结构，而是将琴身的曲面腔体做了扁平化与置物适配调整，琴身主体的曲面过渡采用G2连续的曲率设计，保证金属烤漆质感下的光影反射均匀，不会出现曲面褶皱导致的外观瑕疵。琴头位置保留了提琴弦轴的造型特征，但将其简化为装饰性凸起结构，不具备调音功能，仅做形态识别作用，琴颈部分做了等截面的流线过渡，

　　连接琴头与琴身主体，衔接处做了R3的圆角倒钝处理，避免尖锐边角造成的磕碰风险。支撑结构采用了三个带脚轮造型的支脚，分别布置在琴身下部的三个受力平衡点，支脚与琴身的连接采用嵌入式卡扣结构，不需要额外紧固件即可完成装配，支脚底部做了1.5mm高度的橡胶垫预留槽，安装防滑橡胶垫后可以避免摆件在光滑桌面滑动，同时减少放置时的磕碰噪音。置物区域设置在琴身靠近琴颈的左侧位置，采用分层式的盒体结构，上层做了等距的格栅槽设计，可以分类放置小型回形针、图钉等零散金属小物件，下层为封闭腔体，可以放置便签纸、小型U盘等厚度不超过30mm的扁平物件，置物盒与琴身主体采用磁吸式连接，方便取下清理内部积灰，磁吸点布置在置物盒底部的四个角位，

　　单个磁片的吸力控制在5N左右，既保证取放时不会轻易滑落，也不需要过大的力度即可取下。整体外形的长度控制在320mm左右，最宽处为琴身位置的110mm，整体高度含支脚为85mm，放置在桌面时不会遮挡显示器视线，也不会占用过多的桌面操作空间，安装边界上不需要额外的固定结构，直接平稳放置即可，对放置台面的平整度要求不高，即使台面有0.5mm以内的平面度误差，三个支脚的自适应接触也能保证摆件放置平稳，不会出现晃动。在材质选型的适配设计上，琴身主体预留了1.8mm的壁厚空间，既可以采用ABS注塑做表面金属烤漆处理，也可以采用锌合金压铸做抛光电镀处理，不同材质工艺下的结构公差预留做了区分，注塑工艺下的拔模斜度控制在1.5度，

　　压铸工艺下的拔模斜度控制在0.8度，保证不同工艺下都能顺利脱模，不会出现结构拉伤。曲面建模过程中，先绘制提琴的轮廓样条曲线，再通过双轨扫掠生成基础曲面，之后对曲面做曲率分析，调整控制点位置保证曲面的光顺度，再通过布尔运算切出置物盒的安装位，最后添加支脚、弦轴等细节结构，整个建模过程中所有的圆角过渡都做了顺序处理，避免出现圆角失败、曲面碎面的问题，导出的模型可以直接用于3D打印手板验证，也可以拆分零件做模具开模的结构优化。从实际使用的角度看，这款摆件的承重设计控制在2kg以内，足够承载日常桌面的小型文具重量，置物盒的格栅间隙做了4mm的宽度设计，既不会让小型回形针掉落，也能方便手指取放物件，琴身表面的曲面没有做过多的凹凸纹理，日常擦拭清理时只需要用软布顺着曲面擦拭即可，不会出现清洁死角。
