手持式安检金属探测仪结构设计

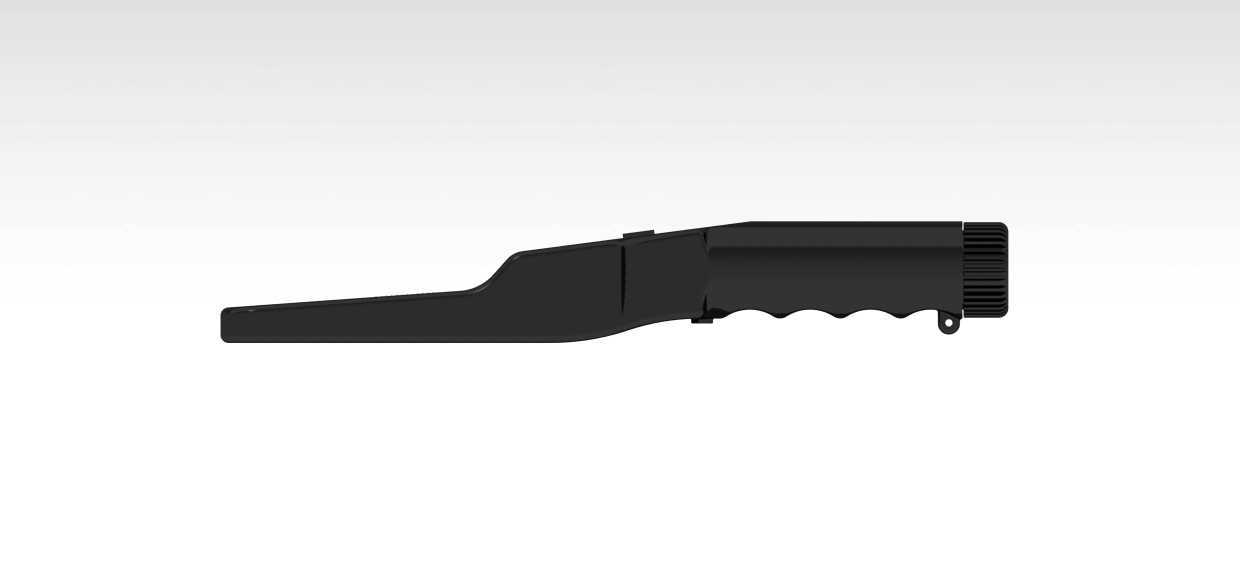

　　这款手持探测设备的结构设计，首先围绕高频安检场景的使用需求展开，在机场、车站、场馆入口这类人员通行密度高的点位，操作人员需要长时间单手握持设备完成扫查动作，因此握把区域做了贴合手掌弧度的收腰造型，表面增设的防滑纹理能避免长时间作业出汗导致的滑脱，整机重心落在握把中段位置，连续握持扫查两小时以上也不会出现明显的腕部酸胀感。探测面板区域采用了大平面圆角过渡设计，扫查过程中即使贴近衣物、箱包表面划过，也不会勾扯织物纤维或者刮伤箱包表层，面板内部的探测线圈做了居中排布，有效探测范围覆盖面板正面80%以上的区域，扫查时不需要刻意对准，只要设备距离被检测物体在有效范围内就能触发提示，能大幅降低一线操作人员的工作强度。

　　设备的操控提示区域设置在握把与探测面板的衔接位置，操作人员单手握持时拇指刚好能触及灵敏度调节按键，三个状态提示灯采用红、绿、黄三色区分不同工作状态，正常待机时绿色指示灯常亮，探测到金属物体时红色指示灯闪烁同时触发蜂鸣提示，低电量状态下黄色指示灯间歇闪烁，提示音的开孔做了斜向防水设计，日常使用中溅到少量水渍也不会渗入内部电路。从结构装配逻辑来看，整机壳体采用上下对合的装配方式，配合隐藏式卡扣加周圈密封胶条的固定方案，既保证了壳体拼接的缝隙均匀度，也能满足日常使用的防尘防泼溅要求，内部的电路板、电池仓、蜂鸣器模块都设置了独立的定位筋位，不需要额外打胶就能完成部件固定，装配工序简单，后期维护更换电池或者检修电路时，

　　只需要拆开底壳的固定螺丝就能接触到所有内部组件，不需要拆解前端的探测线圈部分，能降低售后维护的时间成本。设备的外形尺寸控制在单手可完全掌控的范围，整体长度适配成年人小臂前端的活动半径，扫查动作不需要大角度抬臂就能覆盖人体从脚踝到肩部的全部检测区域，握把的直径适配绝大多数成年人的手掌握持尺寸，不管是男性还是女性操作人员都能稳定握持。电池仓设置在握把尾端，采用旋转式仓盖设计，更换电池时不需要借助额外工具，徒手就能拧开仓盖完成电池更换，仓盖内部设置了导电弹片的防呆结构，电池正负极装反时无法接通电路，能避免误装电池导致的电路烧毁问题。在探测灵敏度的结构适配方面，线圈外围的屏蔽层做了梯度厚度设计，靠近握把一侧的屏蔽层厚度稍大，

　　能避免操作人员手上佩戴的金属戒指、手表触发误报警，前端探测区域的屏蔽层做了薄化处理，保证金属探测的灵敏度不会被屏蔽层过度衰减，实际使用中能检测到回形针大小的细小金属物件，满足安检场景下排查细小违禁金属物品的需求。设备的边角全部做了R3以上的圆角处理，即使操作过程中不慎磕碰在金属门框、安检台面上，也不会出现壳体崩裂的问题，壳体材料选用抗冲击的ABS工程塑料，表面做了哑光磨砂处理，日常使用中不容易残留指纹和划痕，长期使用后外观也不会出现明显的老旧痕迹。从安装边界的角度来说，这款设备不需要额外的固定安装结构，配套的充电底座只需要平整放置在安检台面上即可，设备放回底座时依靠磁吸结构自动对位充电，不需要刻意对准充电触点，随手放置就能完成充电对接，底座的接触面做了防滑胶垫设计，放置在光滑的台面上也不会出现滑移。设备侧面设置了挂绳孔，操作人员可以搭配腕带使用，避免作业过程中设备脱手掉落摔坏，挂绳孔的位置做了内嵌式设计，不会突出壳体表面，扫查过程中也不会勾扯到被检测人员的衣物。
