M5规格翼形手拧调节紧固螺钉结构

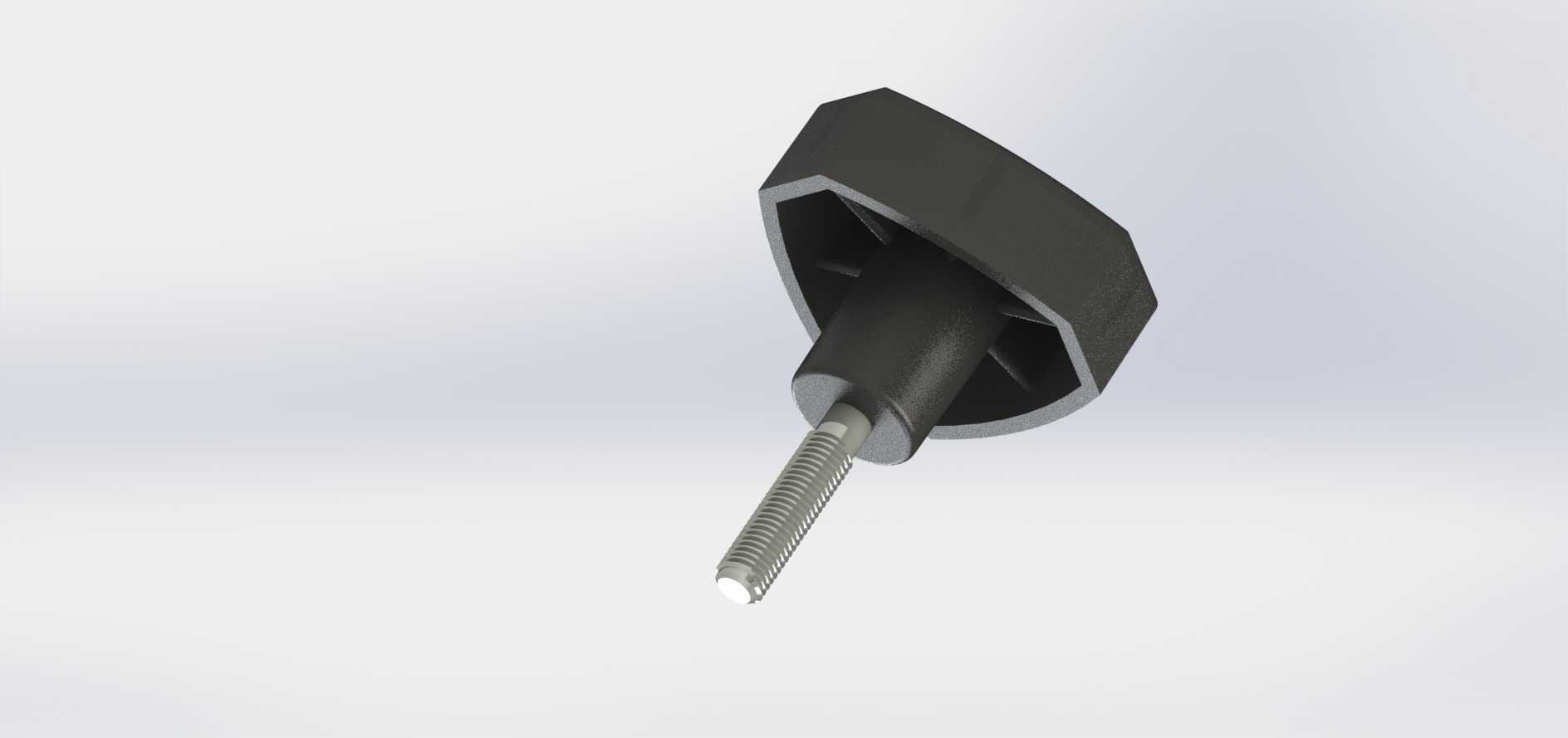

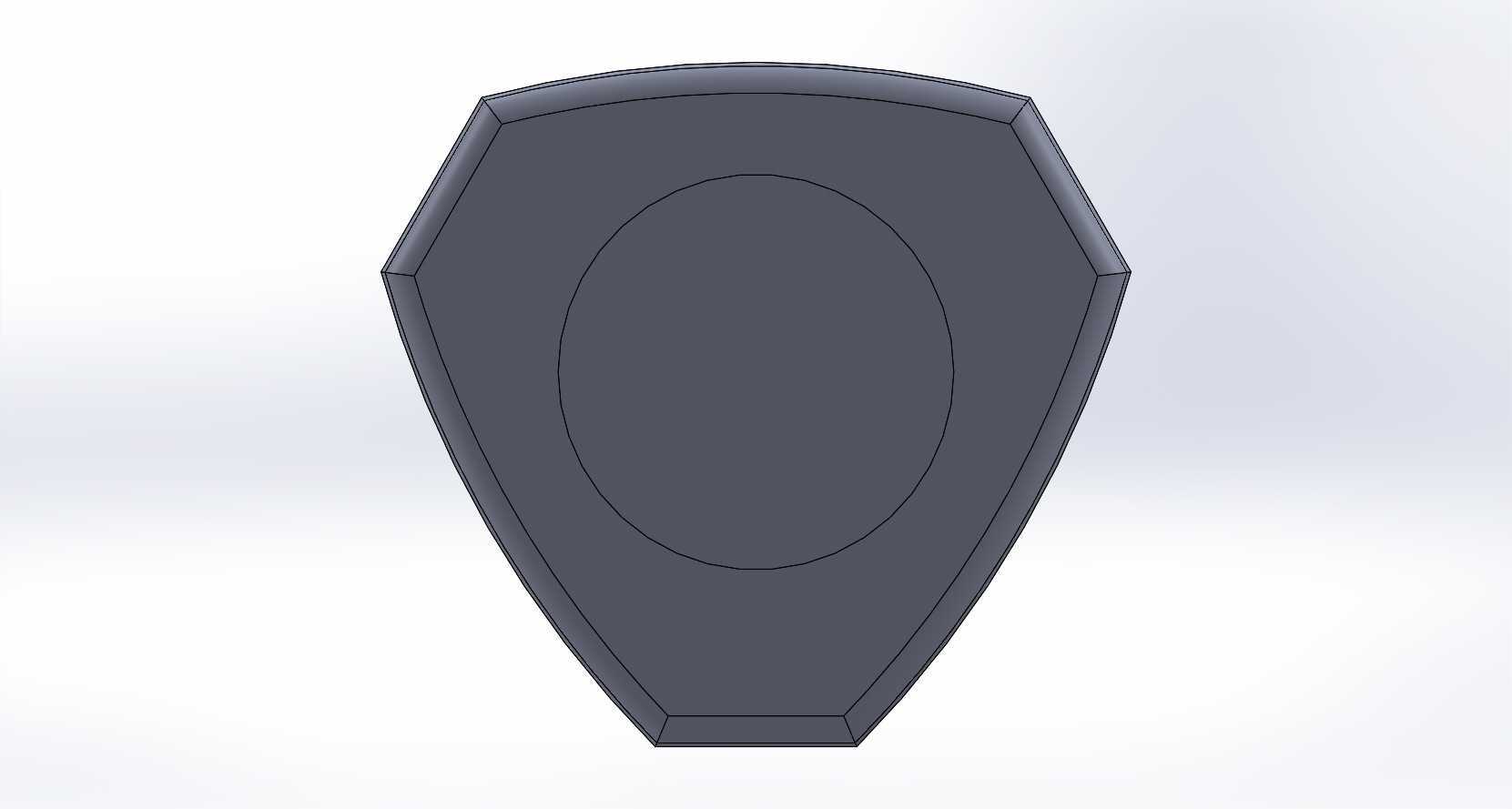

　　这款手动紧固螺钉的设计，核心是解决设备调试、工装装夹场景下无需额外工具即可完成松紧操作的需求，在小型试验台架、光学仪器调节架、3D打印工装、电子设备治具这类需要频繁手动调整锁紧位置的场景中，这类带大握持头的手拧螺钉比普通内六角、十字槽螺钉的操作效率高出不少，操作人员无需反复寻找适配扳手或螺丝刀，直接用手指捏持头部即可完成拧紧或松脱动作，尤其适合空间狭窄无法伸入工具的安装位置。从结构设计来看，头部采用了带切边的多边形握持结构，并非正圆形，这种设计能增加手指与头部的接触摩擦力，即使手上沾有少量润滑脂或切削液，也能稳定施力转动，不会出现打滑脱手的情况；头部顶面开有一字槽，是预留的辅助拧紧接口，当需要更大锁紧力时，

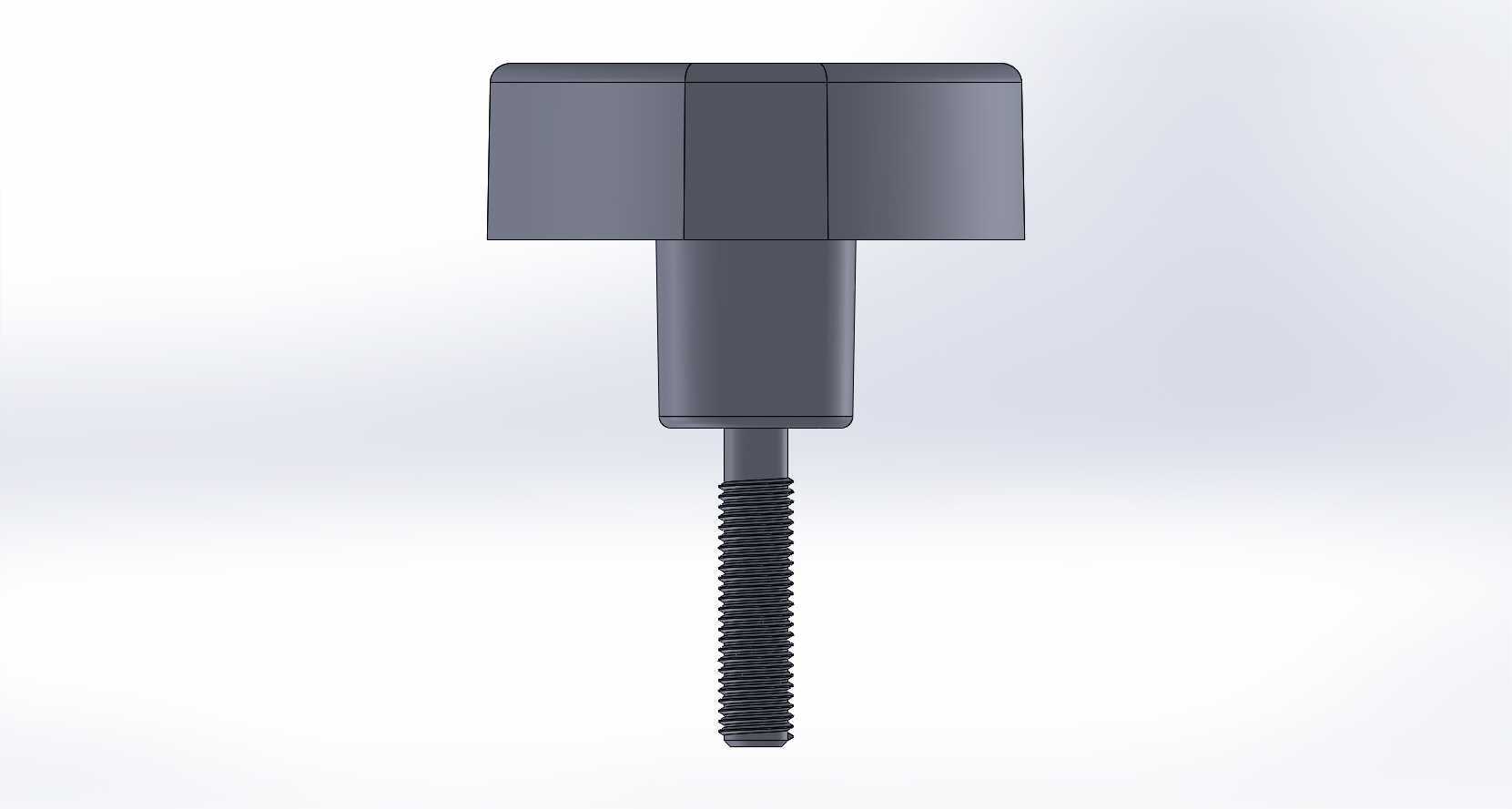

　　可以用一字螺丝刀插入槽内施加更大扭矩，兼顾手动快拧和辅助加力的双重需求，避免纯手拧结构锁紧力不足的缺陷。螺杆部分采用M5标准公制粗牙螺纹，有效螺纹长度30毫米，这个长度规格覆盖了大多数薄板叠装、治具压板、调节挡板的安装厚度需求，螺纹收尾处做了退刀槽处理，能保证螺钉拧到底部时不会因为螺纹牙型的干涉出现卡滞，螺杆与头部的衔接位置做了圆角过渡，避免应力集中导致的头部断裂问题，这部分的强度校核按照普通碳素结构钢的屈服强度计算，能承受不低于8N·m的拧紧扭矩，满足常规手动紧固的载荷要求。头部的尺寸设计充分考虑了人体工程学，握持部分的直径控制在18毫米左右，厚度10毫米，成年人的拇指和食指可以完全捏住两侧的切边平面，转动时的力臂长度足够，

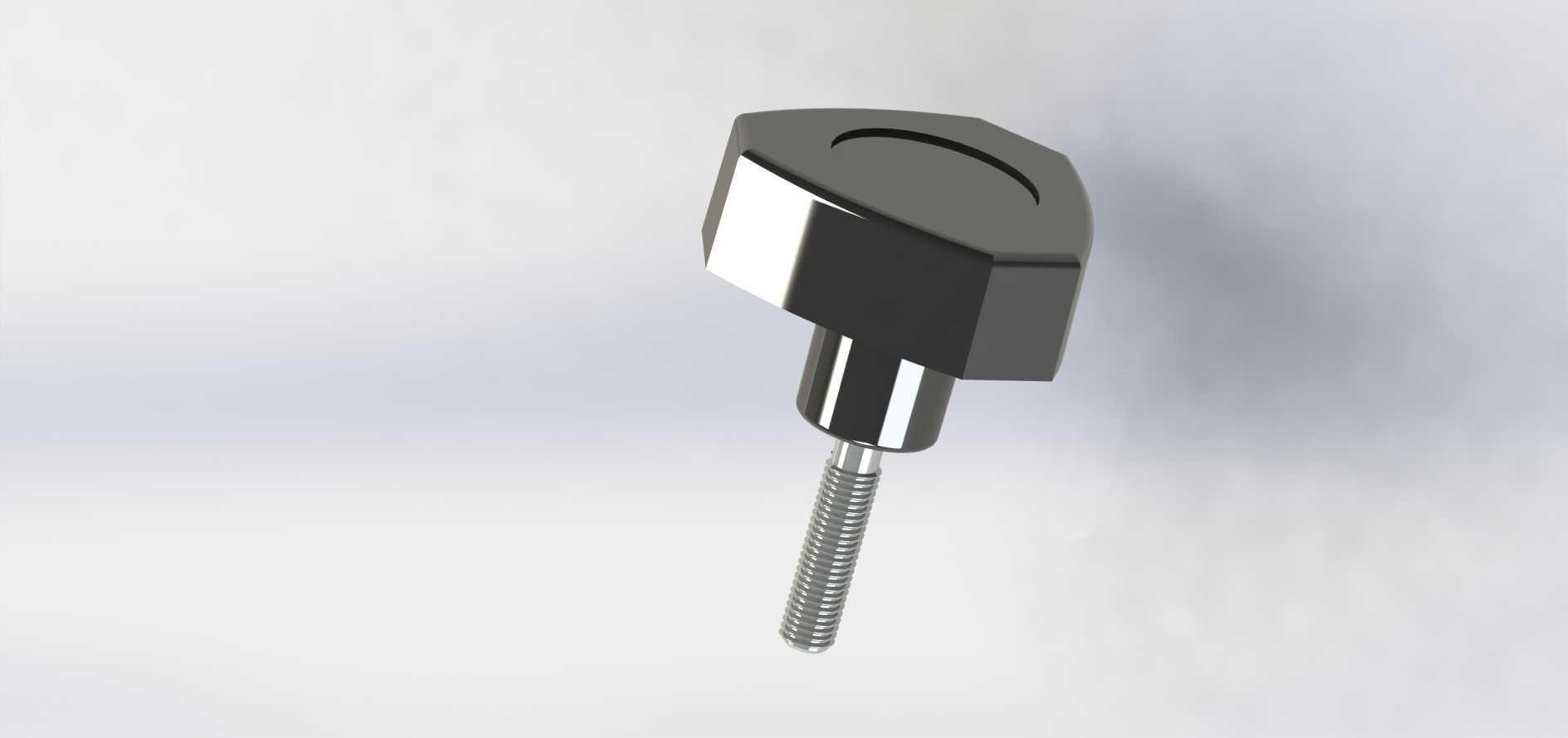

　　不需要施加很大的握力就能产生足够的锁紧力矩；头部表面做了哑光金属处理，没有尖锐的棱角，长时间操作也不会划伤手指，相比滚花头的手拧螺钉，这种切边多边形结构的加工难度更低，批量生产时的良率更高，同时不容易积存灰尘和切削碎屑，在车间环境下使用后清理更方便。安装边界方面，这款螺钉的安装通孔只需要按照M5螺纹的标准间隙配做，直径5.2-5.5毫米即可，头部的沉台不需要额外加工，因为头部是直接外露在安装面外侧，只需要保证安装面的平面度在0.1毫米以内，就能保证拧紧后头部与安装面贴合均匀，不会出现偏载导致的螺纹歪斜；如果是用于经常调节的场景，可以在螺杆上搭配薄型尼龙锁紧螺母，避免设备振动导致螺钉自行松脱，不需要额外增加防松垫片，

　　减少安装的零件数量。在实际设备应用中，这类手拧螺钉经常用在设备的安全门快拆结构、工装夹具的快速压板、仪器的档位调节定位、生产线治具的快速换型部位，相比快拆销钉，它的锁紧刚性更好，能承受一定的侧向载荷，不会因为设备运行的振动出现松脱；相比带手柄的凸轮锁紧结构，它的体积更小，安装占用的空间更少，适合布局紧凑的小型设备。建模过程中需要注意头部切边的对称度公差，两侧切边平面相对于螺杆轴线的对称度要控制在0.1毫米以内，否则转动时会出现偏重，影响手动操作的手感；螺纹部分采用标准机械螺纹建模，牙型角60度，螺距0.8毫米，和标准M5螺母的配合间隙控制在0.1毫米以内，保证螺纹旋合顺畅没有卡滞；头部和螺杆的同轴度公差控制在0.05毫米以内，避免螺钉拧紧后头部出现偏摆，影响外观和贴合度。
