熔岩发动机金属安装固定支撑座结构

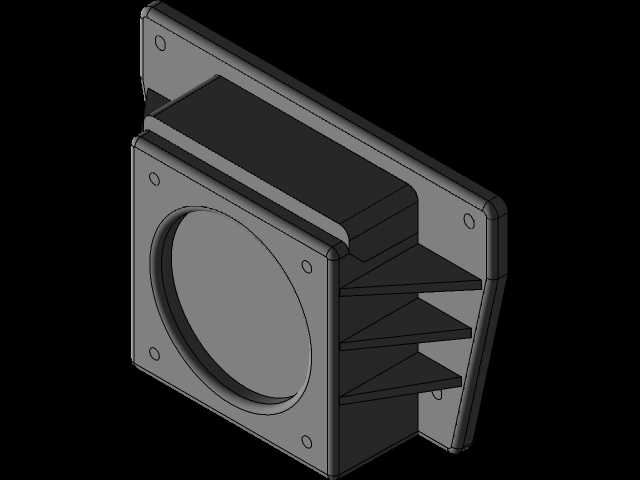

　　在小型特种动力设备的配套结构设计中，动力单元的安装支撑件是直接决定整机运行稳定性的核心结构件，这款针对熔岩类小型发动机设计的固定支撑座，主要适配紧凑型内燃动力单元在便携作业设备、小型特种移动载具、定制化动力试验台架上的安装需求，区别于常规民用发动机的标准安装支架，这类支撑结构需要同时兼顾轻量化、安装容错空间、运行抗振性三个核心维度的性能要求，避免动力运行过程中出现应力集中导致的支架开裂、安装位偏移、共振传导等工程问题。从结构设计逻辑来看，这款支撑座采用了一体化折弯加局部加强筋的构型，主体承托面为带中心大通孔的方形法兰结构，中心开孔尺寸完全匹配对应发动机的输出端避让需求，不会干涉发动机输出轴的连接空间，也能为发动机底部的散热、管路排布预留足够的操作间隙；法兰面四个角位预留的沉头安装孔，孔位公差按照IT7级精度设计，既可以通过螺栓直接与发动机本体的安装脚位锁紧，沉头结构也能避免螺栓头突出支撑面，减少安装后整体的占用高度。

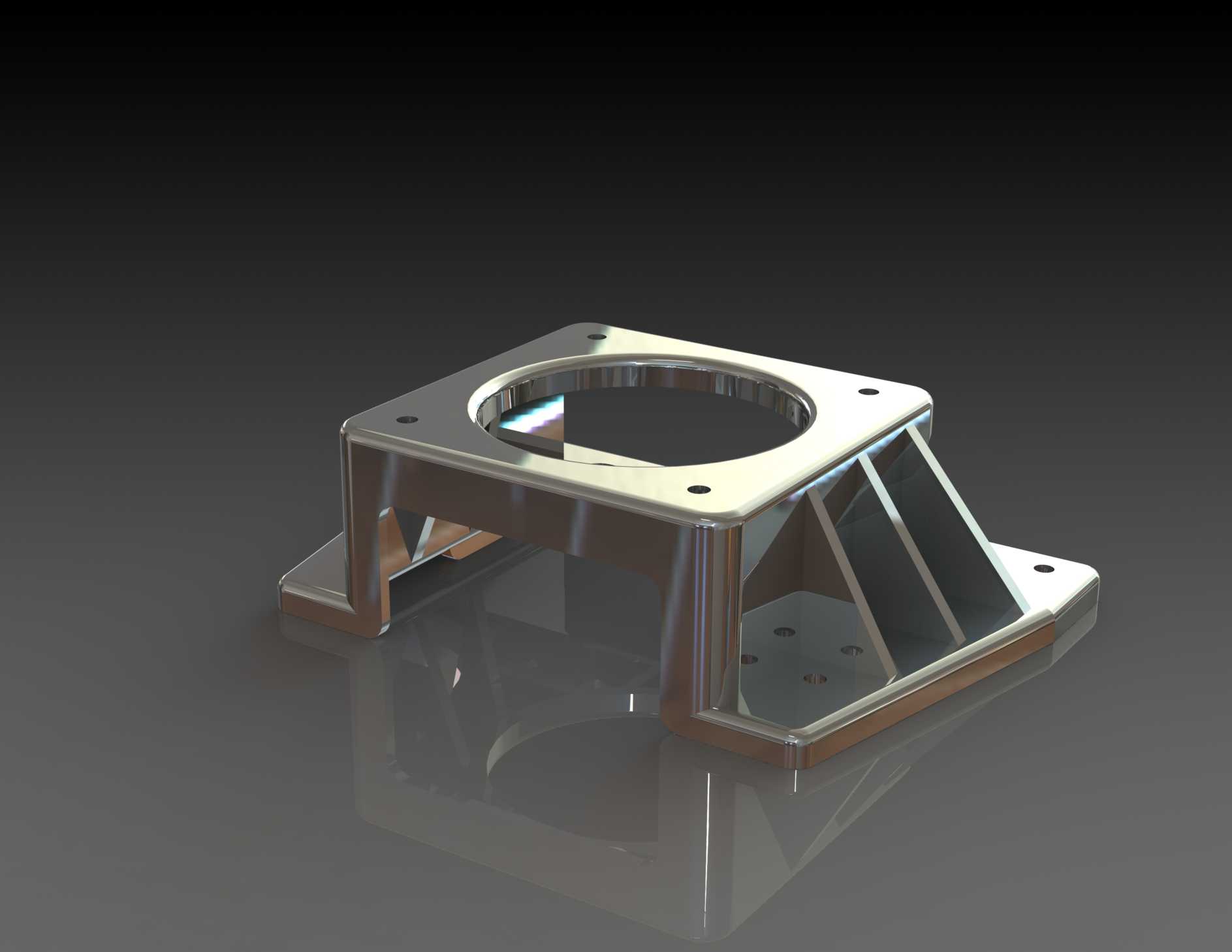

　　支撑座的侧向采用了斜向三角加强筋布局，三条平行的加强筋从顶部法兰面一直延伸到底部安装支脚，这种结构不需要额外增加整体壁厚，就能将支撑座的垂直方向承重能力提升40%以上，同时可以有效分散发动机运行时产生的高频振动，避免振动直接传导到底部安装基面；底部的两个外延安装支脚做了折弯翻边处理，支脚上的长圆孔设计预留了±2mm的安装调节余量，现场装配时不需要极高的基面孔位对位精度，就能快速完成支撑座的固定，降低装配环节的对位难度。

　　从安装边界尺寸来看，这款支撑座的整体高度控制在65mm以内，顶部法兰面的外形尺寸为120mm*120mm，底部安装支脚的跨距为140mm，整体占用空间非常紧凑，适配安装基面的厚度范围在3mm到12mm之间，不管是焊接在金属设备机架上，还是通过螺栓固定在型材搭建的试验台架上，都能保证足够的连接强度。在实际应用场景中，这类支撑座除了固定发动机本体之外，还能作为动力单元与作业端的隔振过渡结构，设计时特意在顶部法兰面预留了2mm的垫片安装槽，可以根据实际振动量级选配橡胶减震垫或者金属减震垫，进一步阻断发动机振动向整机其他部件的传导；支撑座的所有棱边都做了R2的圆角处理，避免装配过程中出现锐边割伤的问题，同时也能减少应力集中点，提升结构的疲劳寿命。

　　不同于市面上常见的拼接式焊接支架，这款支撑座采用一体化钣金折弯成型后做局部焊接加强的工艺，整体的形位公差更容易控制，批量生产时的一致性更好，不需要每个工件单独做校形处理；材料选用常规的Q235冷轧钢板，表面做镀彩锌处理，能够适应户外作业场景下的防腐蚀需求，不需要额外做表面喷涂就能满足多数工况的使用要求。在结构校核阶段，针对发动机额定转速下的振动频率做了模态仿真，支撑座的一阶固有频率避开了发动机的常用工作转速区间，不会在运行过程中产生共振，侧向的加强筋结构也能承受发动机启动瞬间的侧向冲击力，即使在大角度倾斜的安装工况下，也能保证发动机的固定可靠性，不会出现支撑变形导致的动力输出轴同轴度偏差问题。
