板框式褶皱空气过滤芯结构设计

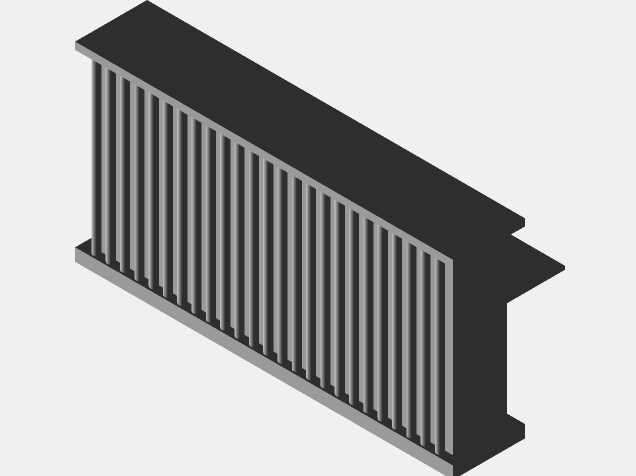

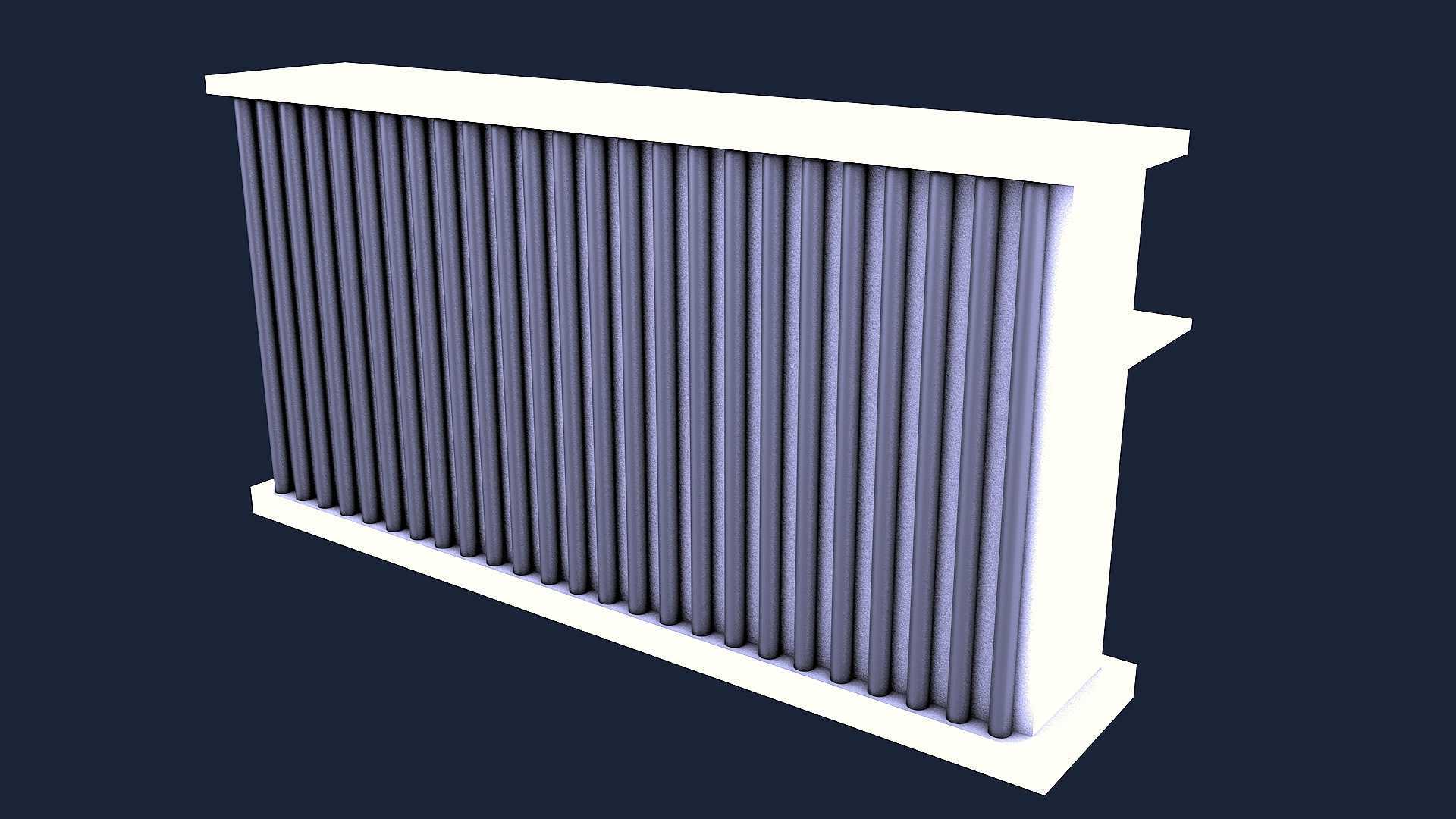

　　在商用集中空调送风系统、工业洁净车间进风段、数据中心机房通风回路这类对进风洁净度有明确要求的场景中，板框式空气过滤芯是承担初效、中效过滤职能的核心易耗组件，本次建模还原的褶皱式板框滤芯，正是针对这类大通风量、低安装空间占用需求开发的通用过滤构件。从实际安装边界来看，这类滤芯采用标准矩形外框结构，外框边缘做了平齐的止口设计，可直接嵌入空调机组、新风柜的标准安装卡槽内，无需额外定制转接支架，安装时仅需将滤芯沿卡槽导轨推入到位，依靠外框与卡槽内壁的密封胶条贴合即可完成固定，更换时直接抽出旧件替换新件即可，全程无需拆卸周边管路或结构件，能大幅缩短运维更换的停机时长。滤材部分采用连续V型褶皱排布设计，这种排布方式并非单纯为了增大过滤面积，

　　而是在有限的外框厚度尺寸内，通过褶皱的折高、折距匹配，平衡通风阻力与容尘量的关系——折距过小会导致滤材褶皱过密，通风时气流在折缝间形成扰流，增大整体风阻，提高风机运行负载；折距过大则会浪费外框内部空间，有效过滤面积不足，导致滤芯容尘量下降，更换周期缩短。建模过程中对褶皱的折峰、折谷做了等距约束，每一道褶皱的弯折半径都保持一致，避免出现局部折距不均导致的滤材贴合、通风死区问题，同时外框的四边压边结构做了细节还原，滤材边缘完全嵌入外框的压边槽内，不存在漏风缝隙，避免未经过滤的空气从滤材与外框的装配间隙旁通，影响整体过滤效率。从功能特性来看，这类滤芯的外框采用硬质一体式结构，相比无框软边滤材，抗形变能力更强，

　　在面对通风系统启停时的风压冲击、长时间高风速通风的持续压力时，不会出现滤材塌陷、褶皱变形的问题，能长期保持稳定的通风截面，避免因滤材形变导致的局部风速过高、滤材穿透漏尘问题。在设计思路上，建模时优先还原了滤芯的实际装配公差，外框的外形尺寸严格匹配通用通风柜的标准安装槽尺寸，外框厚度、长宽尺寸都遵循行业通用的互换性标准，确保该模型可直接用于新风系统、空调机组的装配干涉校验，无需再对安装接口做二次调整。滤材部分的褶皱排布方向与通风方向垂直，气流穿过滤材时，大粒径粉尘会被拦截在褶皱迎风面的滤材纤维间隙中，随着容尘量增加，粉尘在褶皱表面形成均匀的积尘层，不会因为褶皱倾斜导致积尘滑落堆积在滤芯底部，造成局部通风堵塞。另外，

　　外框侧边的定位凸台结构也做了精准还原，安装时凸台卡入安装槽的对应定位缺口内，可避免滤芯在通风风压作用下出现移位、倾斜，保证密封面始终贴合紧密。在不同应用场景下，这类滤芯的适配性也较强，在商用写字楼新风系统中可作为初效过滤段，拦截室外空气中的浮尘、飞絮、大粒径颗粒物，保护后端的中效、高效过滤器；在工业喷涂车间的送风系统中，可作为前置过滤组件，拦截空气中的大颗粒杂质，避免杂质随送风进入喷涂作业区影响漆面质量；在数据中心机房的通风回路中，这类滤芯可有效拦截空气中的粉尘，避免粉尘堆积在服务器散热鳍片上导致散热效率下降。建模过程中没有对滤材的微观纤维结构做过度还原，而是把建模重心放在了实际装配相关的结构特征上，包括外框的压边结构、褶皱的排布参数、定位凸台的尺寸位置、外框的安装止口公差，这些特征都是结构设计人员在做通风系统布局、滤芯选型、安装结构设计时最关注的部分，可直接用于整机装配的干涉检查、运维更换空间的预留校验、过滤段风阻仿真的模型导入，无需再对模型做大量的结构修正。
