风道内置式冷凝液滴分离装置结构设计

　　这款液滴分离装置主要适配各类通风、空调、废气处理系统的风道段安装，核心作用是在气流流经时，将裹挟在空气中的冷凝液滴、细小水雾从气相中分离出来，避免带液气流进入后端设备引发管路腐蚀、风机带水运行、换热效率下降等实际工程问题。在化工车间通风系统、商用空调新风段、工业废气预处理段、冷却塔出风消雾段这类场景中，这类分离装置是不可或缺的前置功能部件，相比丝网除沫器，这种波纹板结构的分离元件阻力更低，更适配大风量、低风压的通风系统工况，同时不易被气流中携带的少量粉尘堵塞，日常运维仅需定期冲洗板片表面即可，维护成本远低于纤维过滤类除液元件。

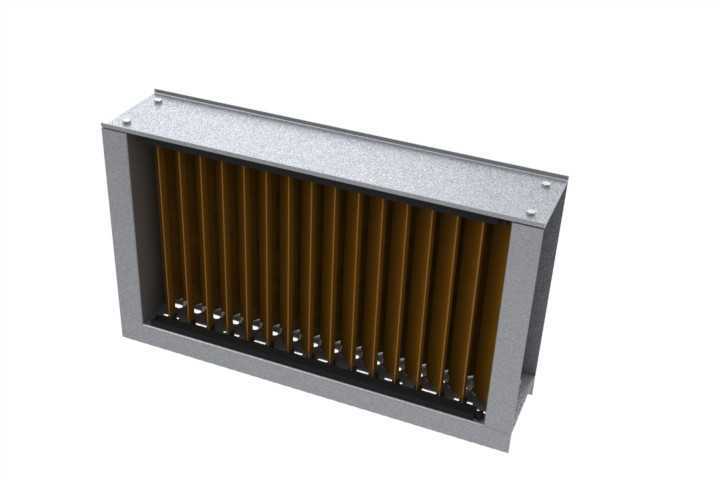

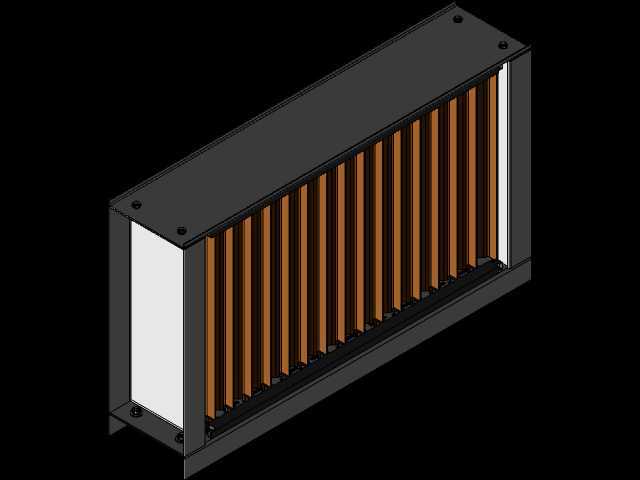

　　从结构设计逻辑来看，装置整体采用框架内嵌分离片的模块化结构，外框采用折边钣金拼接成型，边框预留的安装孔位可直接与同截面尺寸的风管法兰对接，无需额外制作变径连接件，安装边界完全匹配常规矩形通风管道的模数尺寸，可直接嵌入风道段安装，不需要额外占用过多安装空间。内部的分离元件采用多组平行排布的波纹形折流板，板片按照固定间距均匀排列，当带液气流以设计流速穿过板片间隙时，气流会跟随板片的波纹走向多次改变流动方向，而裹挟在气流中的液滴因为自身惯性更大，无法跟随气流流线完成转向，会直接撞击在折流板的壁面上，逐渐在板壁上汇聚成较大的液膜，在重力作用下顺着板片的导流沟槽向下流动，最终汇集到装置底部的集液槽排出，完成气液两相的分离过程。

　　设计过程中重点考量了几个核心工程参数：首先是板片间距的设定，间距过小会大幅提升风道阻力，增加风机的运行能耗，间距过大则会缩短气流在板间的折流路径，降低小粒径液滴的捕集效率，最终选定的板间距可在2-3m/s的常规风道流速下，实现对粒径20μm以上液滴90%以上的分离效率，同时整段装置的阻力损失控制在100Pa以内，不会对原有通风系统的风压平衡造成明显影响。其次是板片的折角设计，折角角度经过多次流场校核，既保证气流有足够的转向幅度实现液滴惯性碰撞，又避免折角处形成涡流区造成不必要的阻力损耗，板片表面设置的微小导流沟槽可避免汇聚的液膜被高速气流二次夹带，提升分离工况的稳定性。外框的结构设计采用可拆卸式压条固定内部板片，当板片出现积垢、腐蚀损坏时，可拆开压条单独更换板片，不需要整体更换整个装置，降低后期运维的配件成本。

　　在实际选型适配时，可根据风道的实际截面尺寸调整装置的整体长宽尺寸，内部板片的数量可随装置宽度灵活调整，不需要改动核心的折流板结构参数，可适配不同风量的通风系统需求。装置的安装方向需保证板片的导流沟槽沿竖直方向布置，确保捕集到的液体可以顺利自流到集液区域，避免积液被气流重新带走。相较于其他类型的气液分离装置，这种波纹板结构的液滴消除器没有易损的运动部件，也不存在纤维过滤元件的更换需求，整体使用寿命更长，适配的工况范围更广，既可以处理常温空气的冷凝液分离，也可适配带有一定温度的含湿废气除雾场景，只要板片材质选用对应耐腐蚀等级的材料，即可在弱腐蚀、高湿度的工业通风场景中长期稳定运行。
