镂空刀锋造型自行车刹车碟盘设计

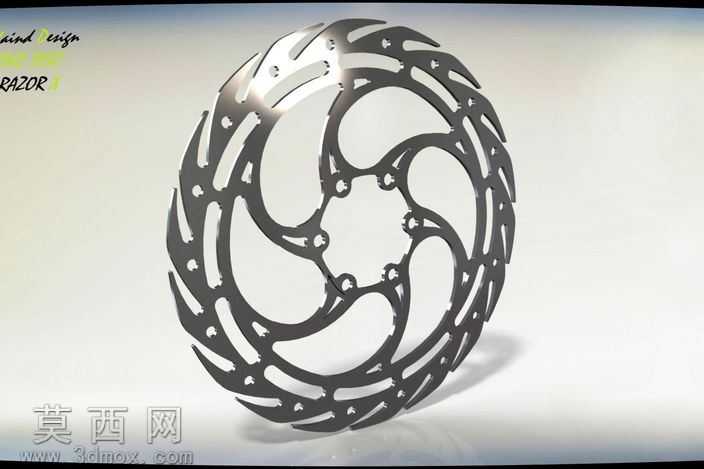

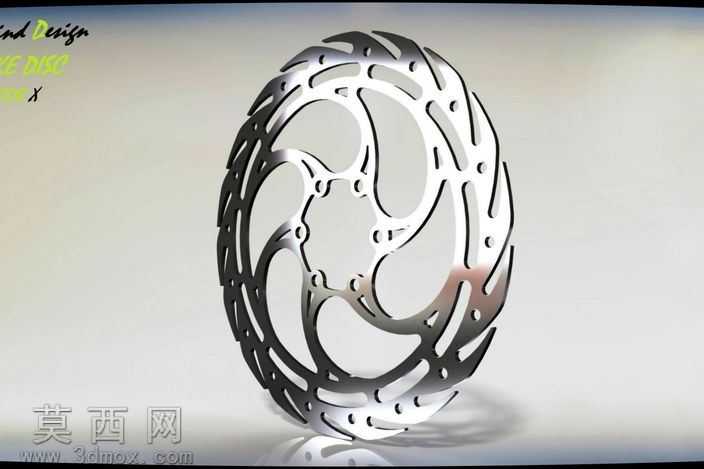

本作品为自行车碟刹系统的刹车碟盘三维设计，整体采用仿生刀锋的环形镂空造型，在三维建模阶段首先以中心安装孔为定位基准，绘制内外同心圆确定碟盘的基础轮廓尺寸，中心区域均匀分布六个安装固定孔位，用于与自行车花鼓实现精准定位装配，孔位周边做圆弧过渡加厚处理，提升安装位置的结构强度，避免长期受力出现开裂变形。建模过程中对碟盘外圈的刹车摩擦带做等宽处理，保证与来令片接触时的受力均匀，摩擦带内侧延伸出五组对称的弧形支撑辐条，辐条之间设计大尺寸镂空区域，既能够有效降低碟盘整体重量，实现自行车配件的轻量化设计需求，又可以在刹车过程中快速引导空气流通，带走摩擦产生的高温，避免长时间制动出现热衰减现象，提升刹车系统的工作稳定性。碟盘外圈边缘设计连续的刀锋状异形齿槽，齿槽边缘做圆弧倒角处理，既可以在转动过程中切割气流进一步提升散热效率，又能够快速排走刹车摩擦产生的磨屑，避免碎屑夹在碟盘与来令片之间影响刹车手感、造成异常磨损。材质渲染阶段赋予模型高抛光不锈钢金属材质，调整金属粗糙度与反射参数，还原金属部件的冷冽质感，对边缘切削位置做高光处理，突出造型的锋利视觉效果，同时对安装孔位、辐条衔接位置做圆角过渡处理，消除建模过程中的尖锐棱角，还原实际金属加工的工艺特征，避免应力集中问题。整体结构经过受力校验，支撑辐条采用流线型弧形设计，能够均匀分散刹车时产生的径向与周向扭力，在保证结构强度满足制动需求的前提下，最大化去除多余材料，兼顾轻量化、散热性能与视觉造型的统一，适配山地车、公路车等多种车型的碟刹改装与装配需求。
