自行车中置驱动传动组件结构设计

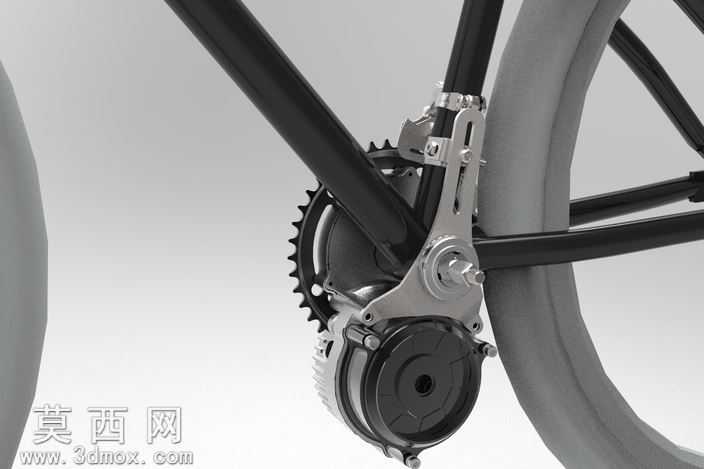

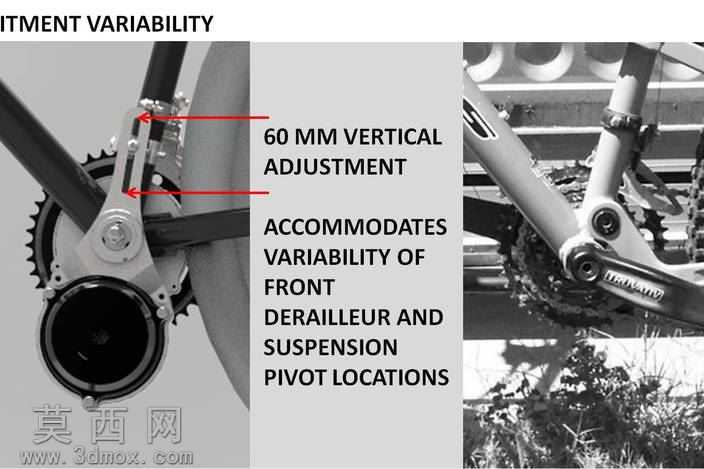

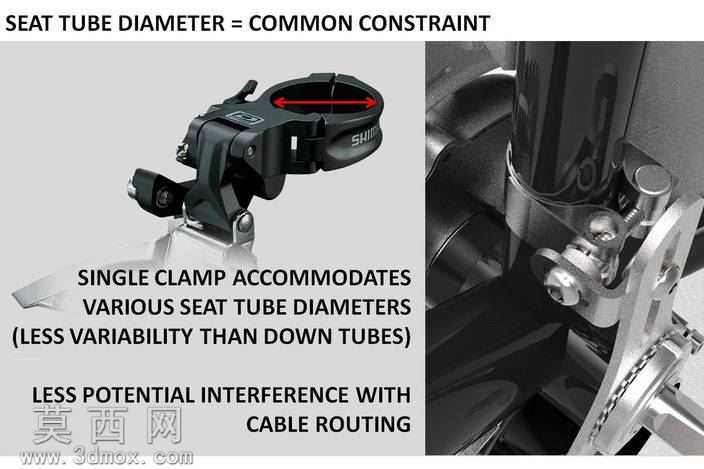

本作品为自行车中置驱动传动组件的三维建模设计，整体围绕自行车五通安装位的适配需求开展结构搭建，建模过程中严格遵循自行车零部件的装配公差标准，对每一处连接结构的尺寸都做了精准校准。首先在建模阶段，以自行车车架五通管的标准管径为基准，先搭建核心的动力输出基座，基座采用一体化压铸铝件的结构逻辑设计，预留出与车架固定的锁紧安装位，同时兼顾安装后的同轴度要求，避免传动过程中出现偏磨问题。传动部分的建模还原了链轮与曲柄的连接结构，链轮的齿形按照标准自行车链条节距设计，每一个齿的轮廓都做了平滑过渡处理，保证链条啮合时的顺畅度，减少骑行过程中的传动噪音。驱动单元的外壳采用分层建模思路，外层做了磨砂质感的材质设定，模拟工程塑料的耐磨属性，内部的金属传动件分别赋予了不同的金属材质：连接车架的锁紧支架采用抛光不锈钢材质，突出金属的结构强度感；传动齿轮部分采用渗碳合金钢材质，表面做了哑光金属处理，体现零件的耐磨工艺属性；曲柄连接轴部分做了镀铬亮面处理，区分不同功能部件的材质差异。渲染阶段采用了工作室柔光布光方案，主光源从侧上方45度角打亮组件主体，勾勒出金属零件的轮廓棱线，辅助光源补全暗部细节，避免安装缝隙等结构处出现死黑，同时添加了微弱的环境反射，让金属材质的反光更具真实感。设计思路上充分考虑了不同座管直径的适配性，将锁紧结构设计为可调节的快拆式结构，避免安装时与车架部件产生干涉，同时整体组件的重心集中在五通位置，符合自行车骑行的配重平衡需求，不会因为加装驱动组件改变车辆的操控重心。所有活动连接部位都预留了合理的装配间隙，既保证零件安装时的顺畅度，也避免间隙过大导致传动过程中出现旷量，提升组件整体的使用寿命。
