带铰接端结构的单杆液压缸三维设计

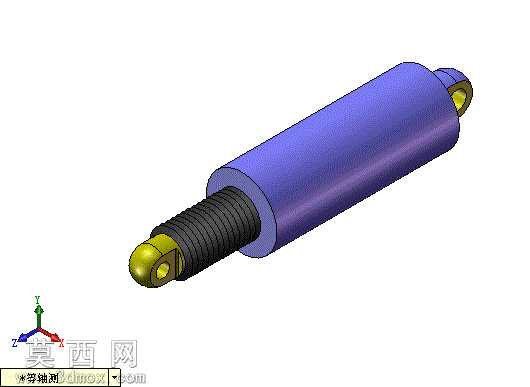

本作品为单杆双作用铰接式液压缸的三维参数化设计成果，建模阶段采用自顶向下的设计逻辑，首先搭建整体装配骨架，明确缸筒、活塞杆、前后端铰接耳环、导向套、密封组件的空间位置与配合基准，确保各部件的同轴度公差符合液压元件的设计规范。缸筒部分采用拉伸凸台结合圆角特征构建，外表面赋予哑光紫色金属漆材质，还原工业液压缸缸筒的喷塑外观质感，内壁通过薄壁特征模拟缸筒内孔的精密加工面，为后续活塞运动的干涉检查预留了装配间隙。活塞杆部分采用阶梯轴结构建模，外露杆身添加了螺旋纹理特征模拟活塞杆表面的滚压防护层，材质设置为镀硬铬亮面金属，还原活塞杆高硬度、低粗糙度的表面特性，杆端集成的铰接耳环通过凸台拉伸与孔特征完成，耳环内孔添加了衬套装配位，模拟实际产品中铰接部位的耐磨衬套安装结构。前后端的铰接结构均添加了黄色工程塑料材质的端盖与衬套渲染效果，区分金属结构件与非金属耐磨件的材质差异，提升模型的视觉辨识度。设计过程中通过软件的重建宏功能完成了液压缸伸缩动作的动画驱动，将活塞行程参数与活塞杆的拉伸长度进行参数关联，通过宏命令触发模型特征的参数更新，可直观演示液压缸从全缩到全伸的完整运动过程，过程中可实时检查各部件的运动干涉情况，验证密封件行程、导向套支撑长度的设计合理性。模型整体装配约束完全按照实际产品的装配关系设置，缸筒与端盖采用同轴配合与端面重合约束，活塞杆与导向套采用滑动同轴约束，铰接耳环与对应安装位采用铰链约束，完全还原真实液压缸的运动自由度，可直接用于液压系统的装配模拟、运动仿真演示场景，也可作为液压元件教学的可视化素材，帮助理解单杆液压缸的结构组成与工作原理。
