湾流G650公务机整机结构三维设计

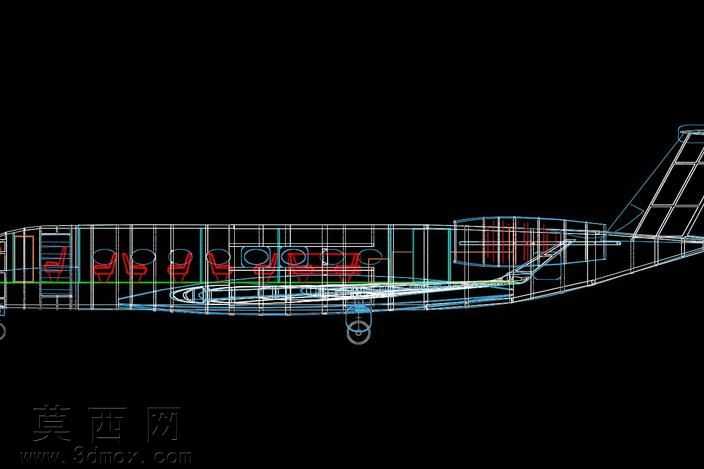

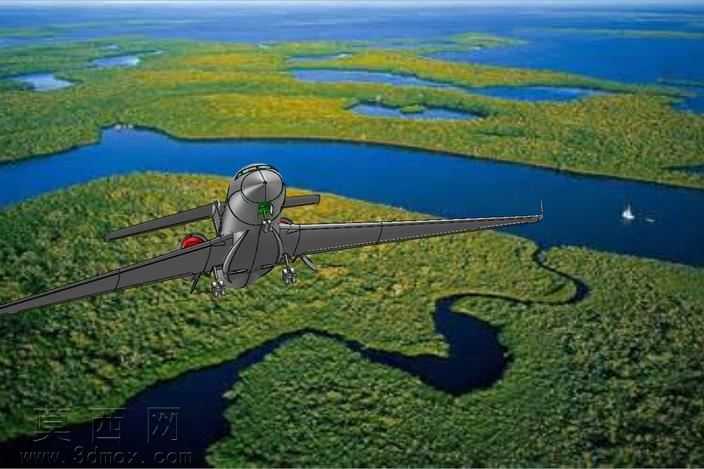

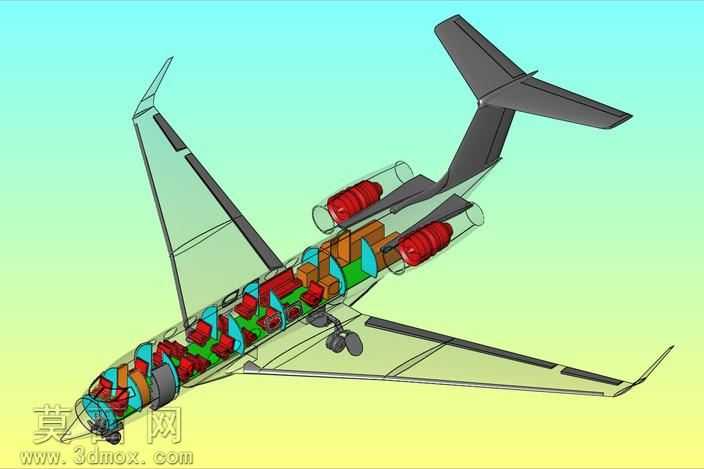

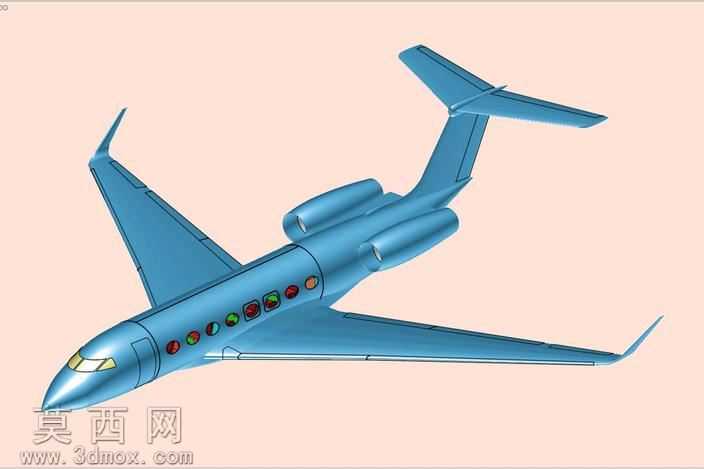

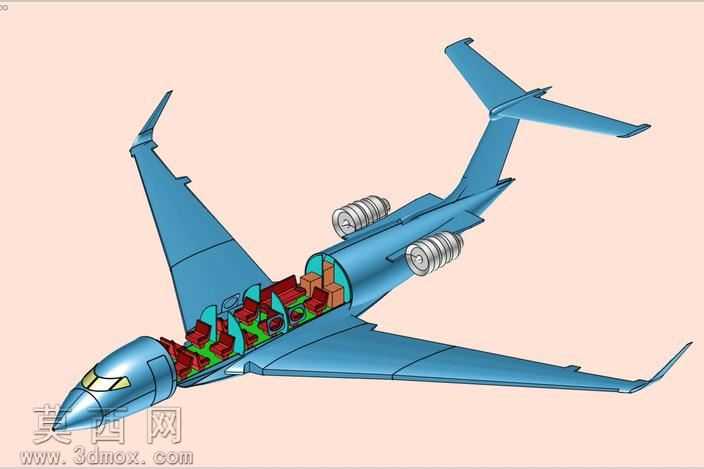

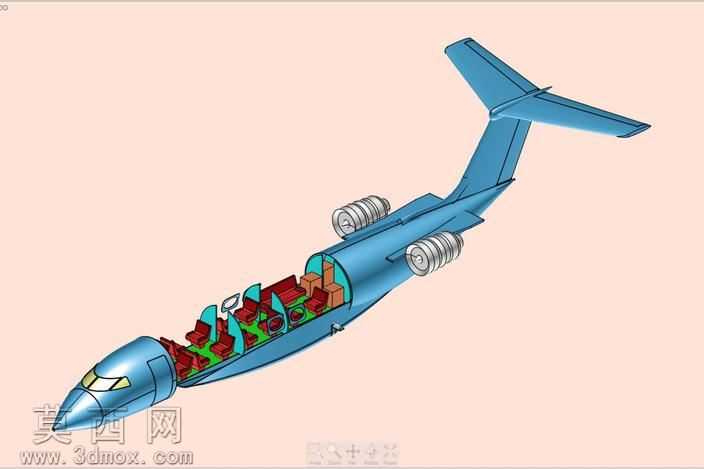

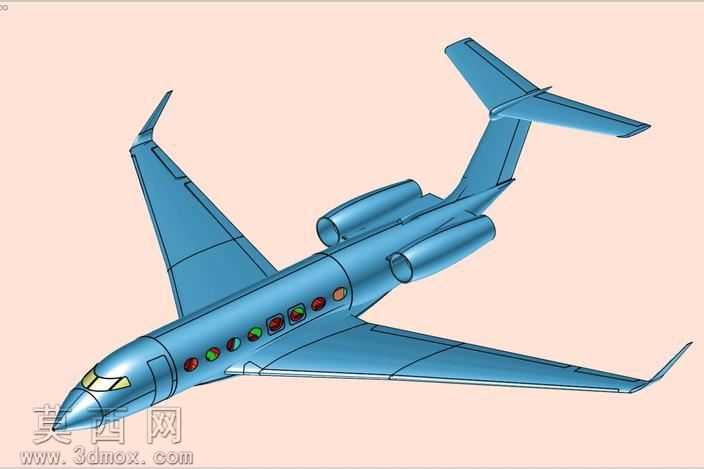

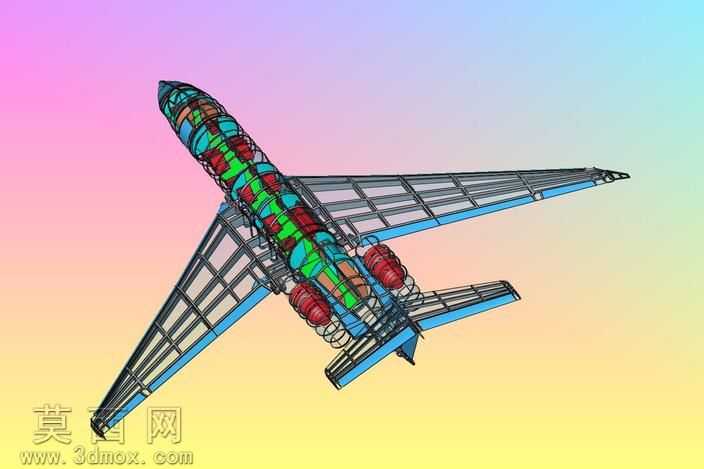

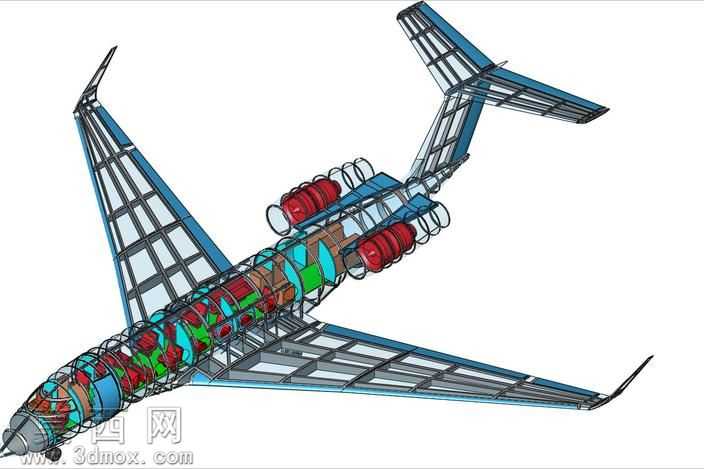

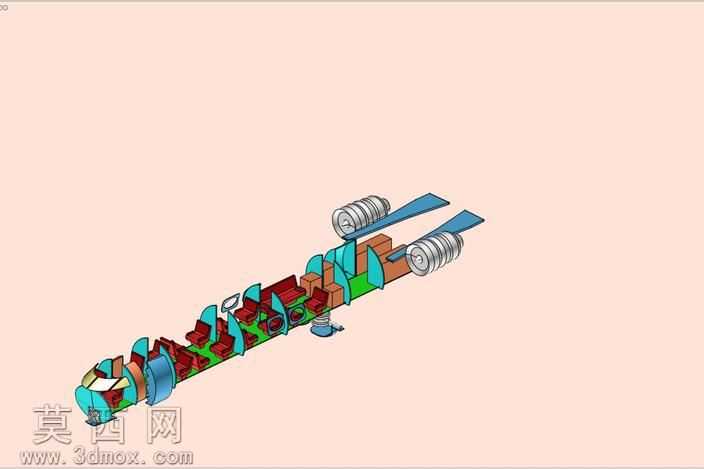

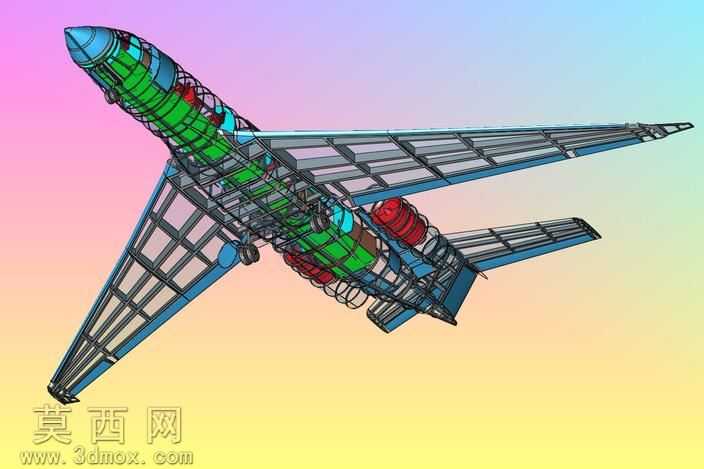

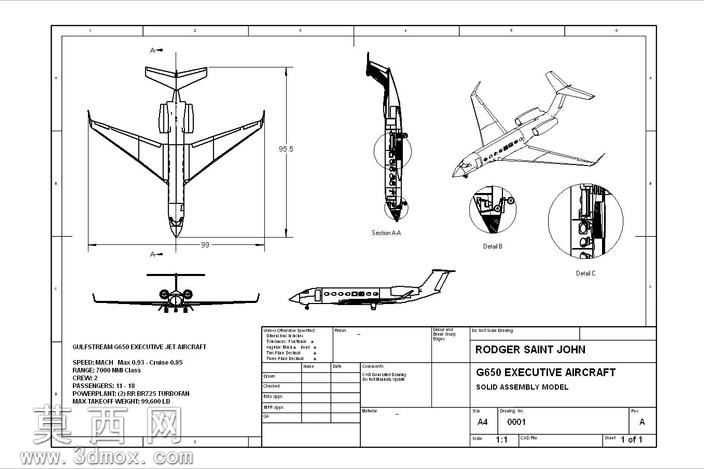

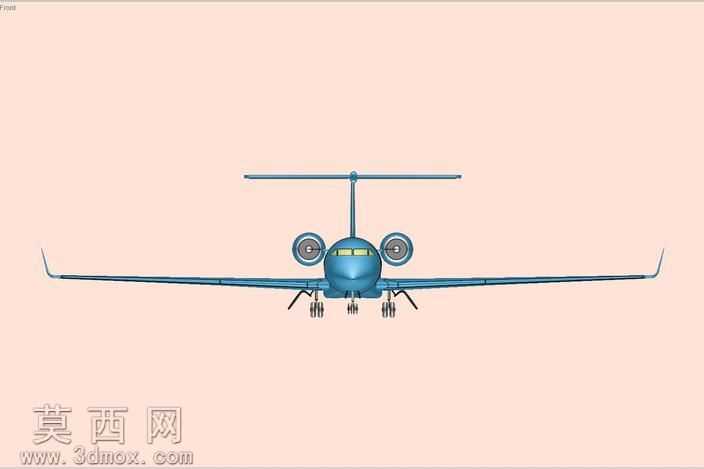

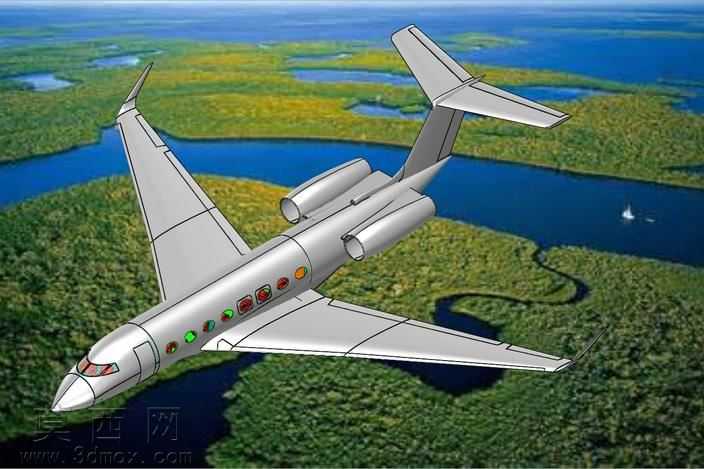

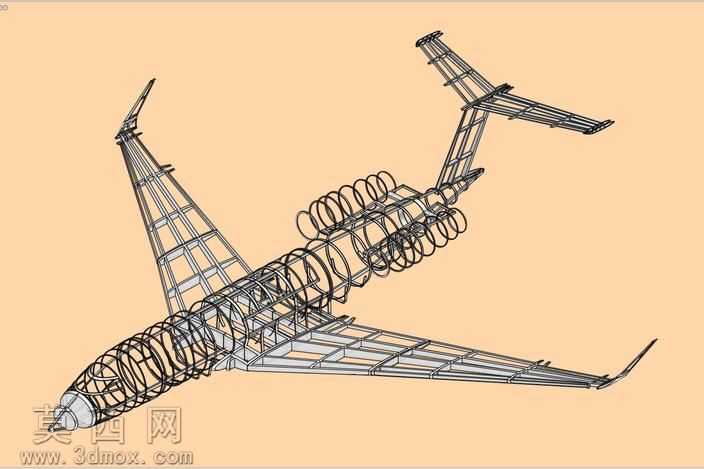

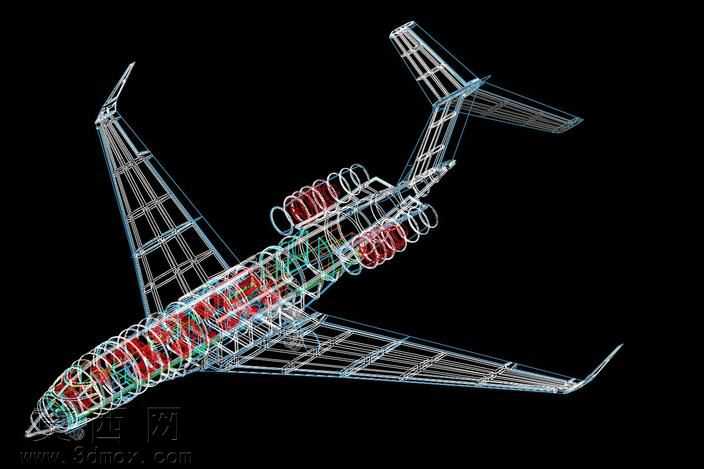

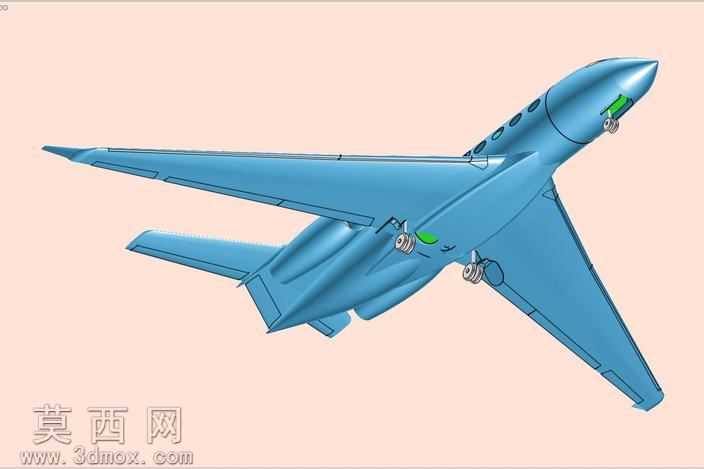

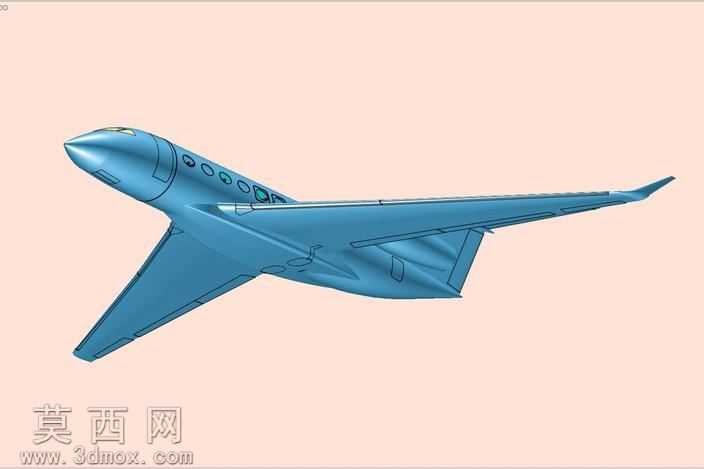

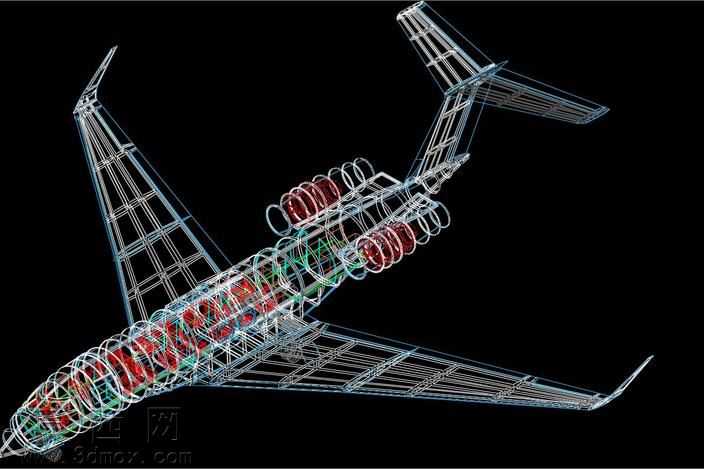

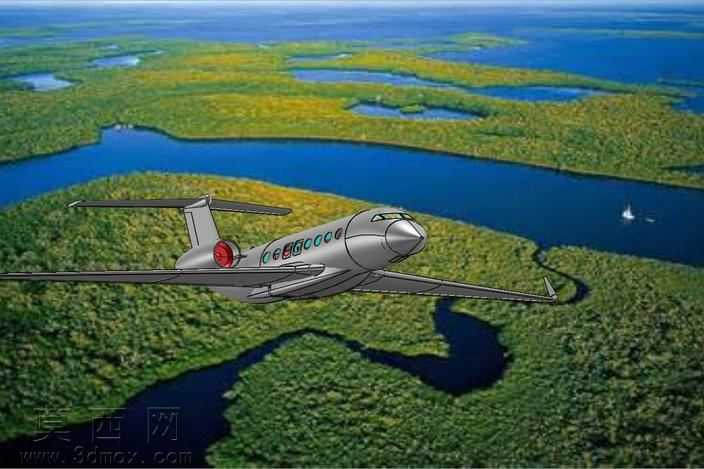

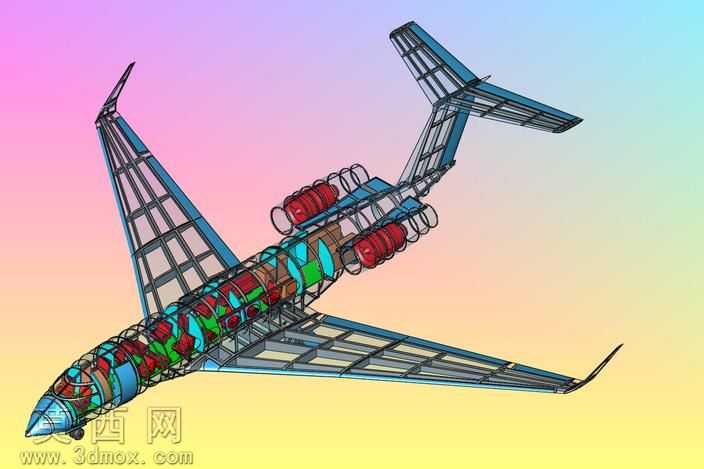

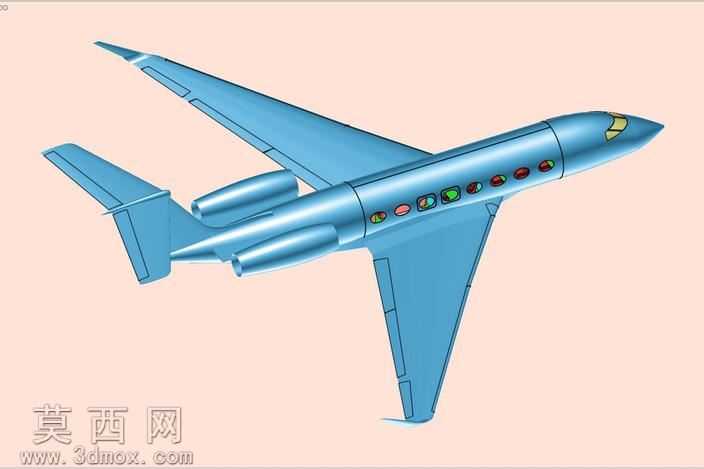

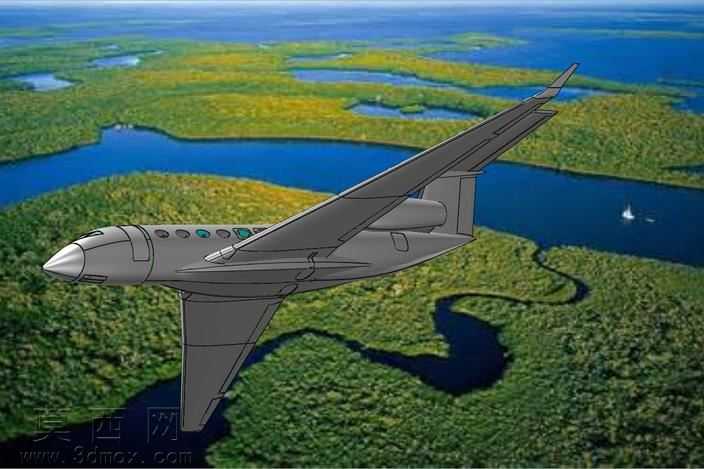

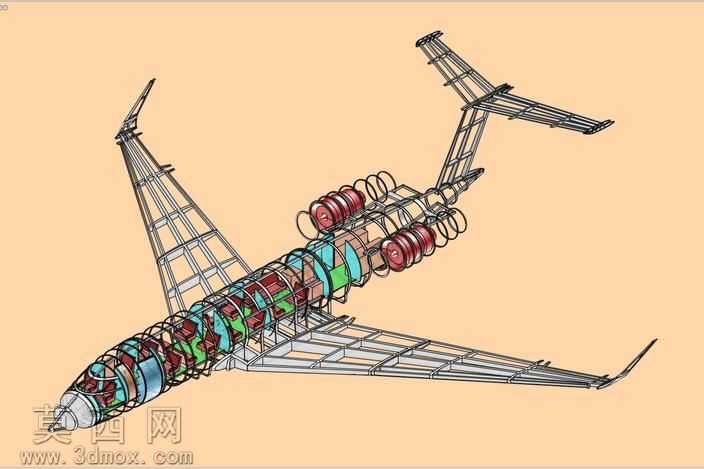

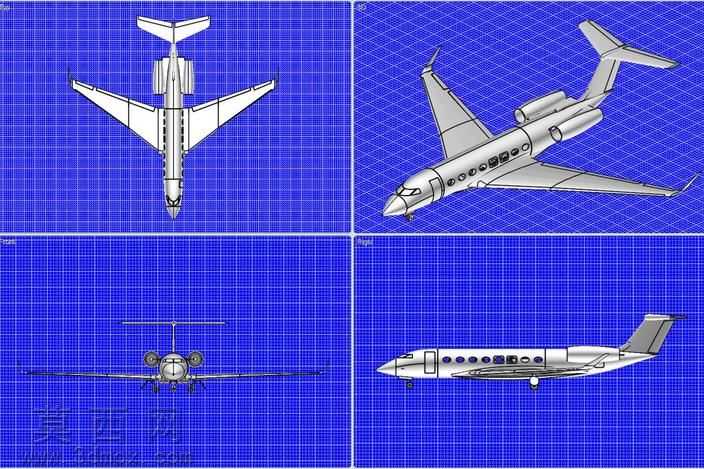

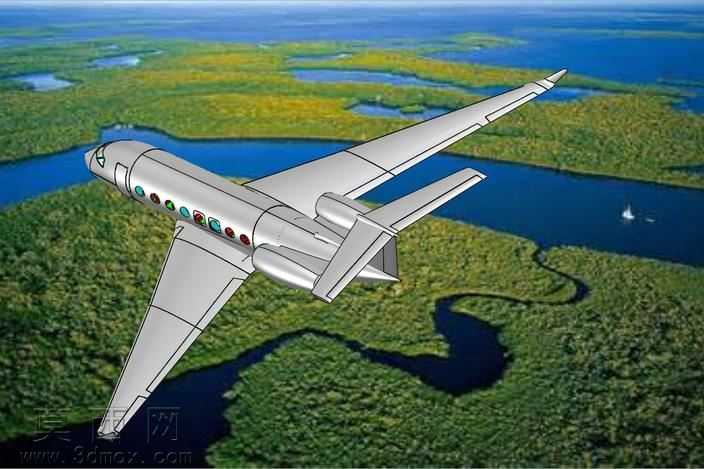

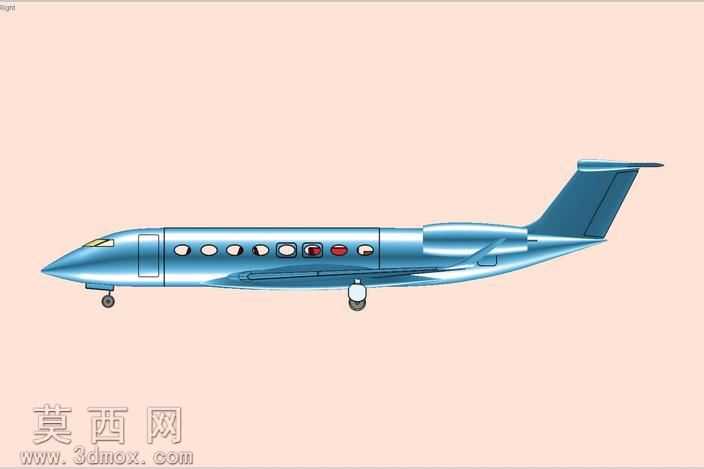

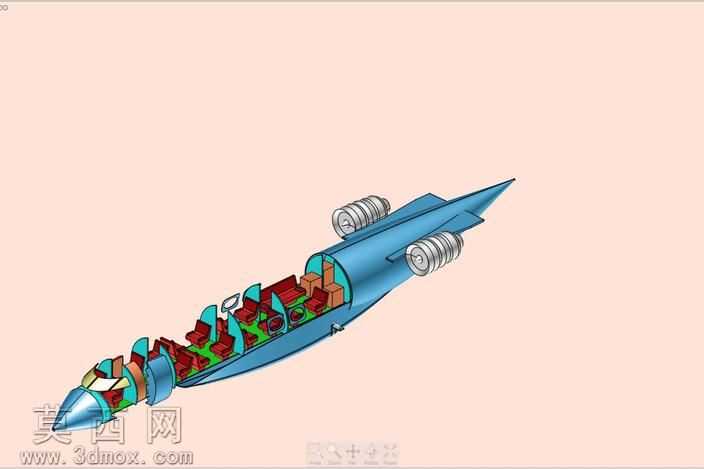

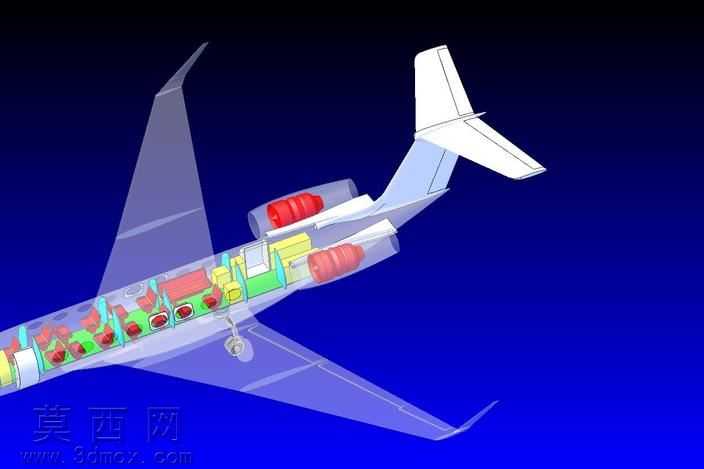

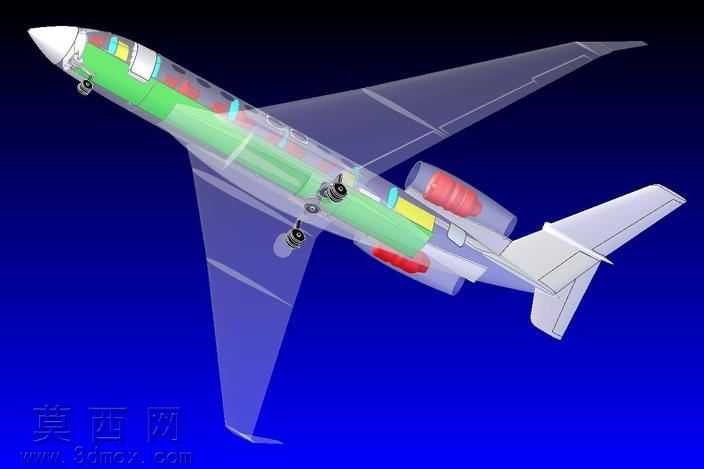

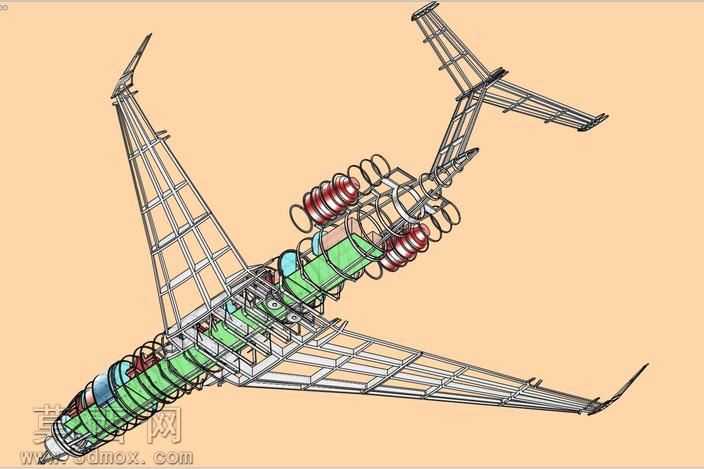

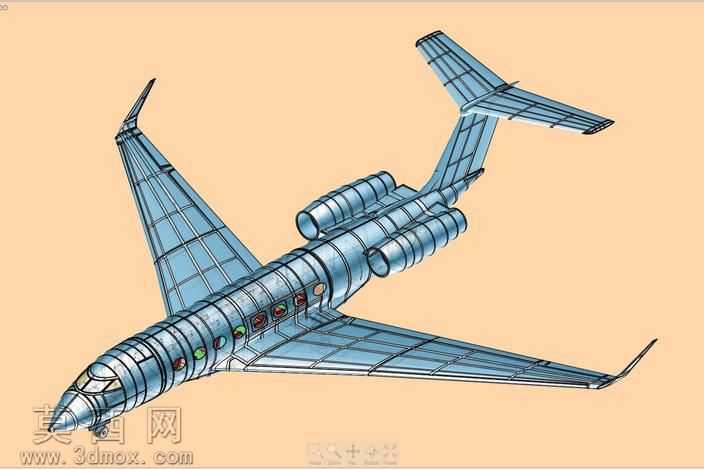

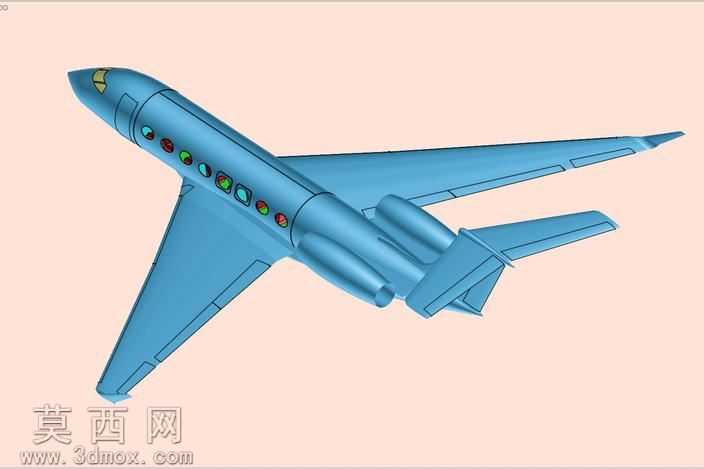

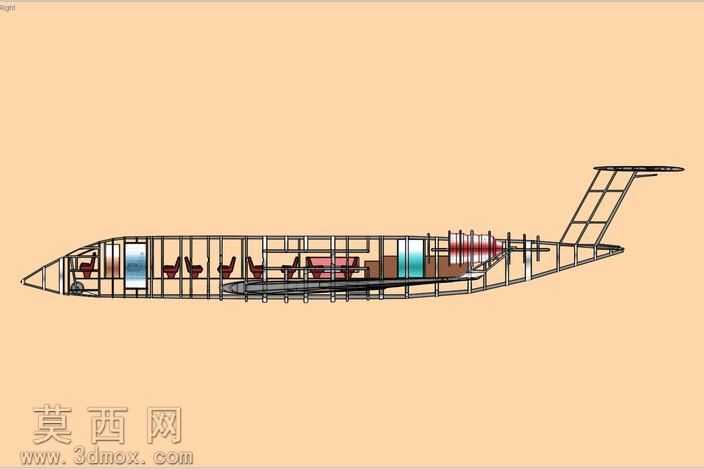

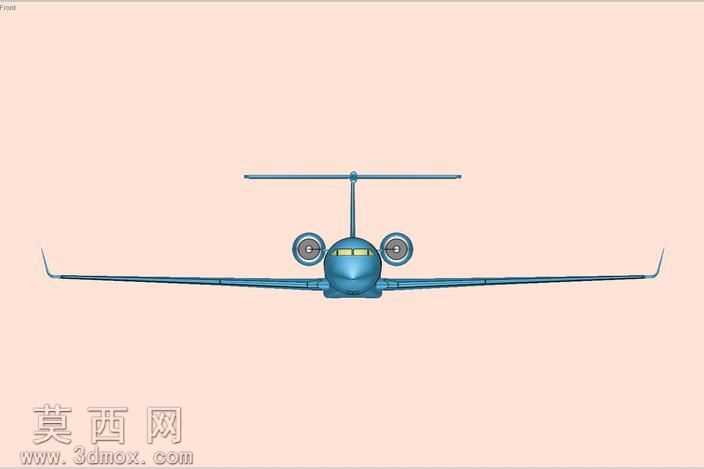

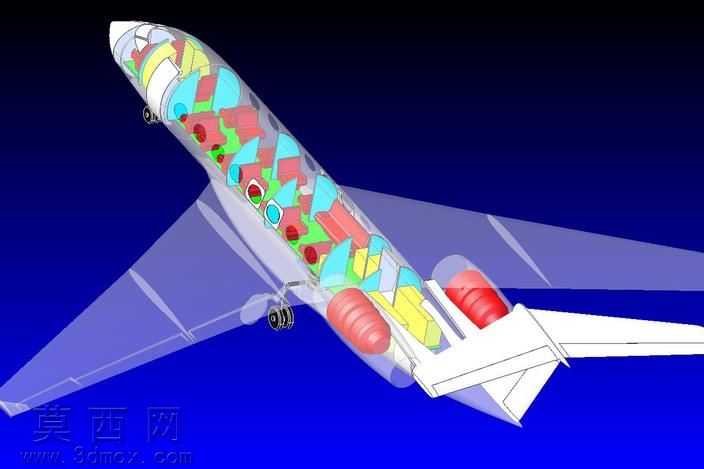

本作品围绕湾流G650公务机构建完整的固体组件三维模型，建模过程以实体建模逻辑为核心，从整机气动外形基准搭建开始，首先绘制机身纵向剖面轮廓线，通过放样命令生成流畅的纺锤形机身主体，精准还原该机型标志性的椭圆截面客舱轮廓与机头流线型雷达罩造型，曲面过渡阶段采用G2连续约束，保证机身与机翼、尾翼衔接处无曲率突变，契合高速公务机的气动减阻设计需求。机翼建模阶段先构建翼根到翼梢的翼型渐变曲线，参照真实超临界翼型的厚度分布规律，通过多截面曲面命令生成机翼主体，再细化前缘缝翼、后缘襟翼的分体结构，还原机翼与机身连接处的翼身融合过渡曲面，保证气动外形的仿真还原度。尾翼部分分别构建T型平尾与垂尾结构，垂尾后缘预留方向舵转动间隙，平尾与垂尾衔接处做圆角过渡处理，避免应力集中的结构缺陷。整机拆分为225个独立固体部分，归集为26个子装配模块，涵盖机身蒙皮分段、机翼内部翼肋、尾翼支撑结构、客舱舷窗组件、发动机短舱挂载结构等细分部件，每个部件均添加实体材质属性，机身主体采用航空铝合金材质参数，机翼前缘设置金属质感高亮属性，舷窗部件添加透明玻璃材质与轻微反光效果，渲染阶段采用柔和天光环境，突出曲面的光影过渡效果，清晰展现整机气动外形的流畅感。建模过程中严格控制各部件的装配约束关系，机翼与机身采用重合配合与同轴心约束，尾翼组件与机身尾部基准面对齐，各子装配模块可独立拆分查看，既满足航空工程类课程的教具演示需求，也可作为气动仿真分析的基础几何模型，模型构建过程中兼顾外形还原度与结构合理性，未做过度简化处理，各部件的连接位置、厚度参数均参照同级别公务机的通用设计规范设置，保证模型具备工程参考价值。
