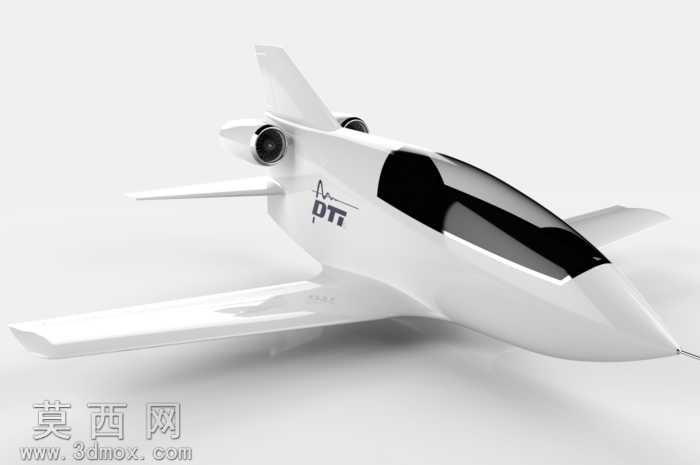

BD5升级款小型喷气式飞行器外观设计

本作品为BD5系列小型飞行器的升级改款三维建模成果，建模阶段以原版BD5机型的气动轮廓为基础，针对原版机型的风阻表现、座舱视野、动力舱布局进行了针对性优化设计。建模过程中首先完成机身主体的曲面搭建，采用多段连续NURBS曲面勾勒机身整体流线形态，从机头尖锐的整流锥开始，逐步向后平滑过渡到座舱段、动力舱段、尾翼段，全程严格控制曲面的G2连续性，避免曲面拼接处出现棱角断层，保证渲染后机身表面的光影过渡自然顺滑。座舱部分采用一体化泡状舱盖设计，建模时特意加大了舱盖的曲面弧度，拓宽驾驶员的侧向与前向视野范围，舱盖边缘与机身衔接处做了内嵌式收边处理，减少飞行过程中的气流干扰。动力系统采用尾置双发布局，建模时为两侧喷气发动机预留了独立的进气道与尾喷口结构，发动机短舱与机身融合处做了顺滑的整流过渡，既降低了飞行阻力，也让整体外观更具未来科技感。机翼部分采用低单翼布局，翼型选用适合低速飞行的平凸翼型，机翼与机身连接处做了翼根整流设计，尾翼组包含垂直安定面与水平安定面，尾翼舵面预留了可活动的结构间隙，为后续的动画演示或结构仿真预留了调整空间。材质渲染阶段，机身主体采用高光亮面白色航空涂层材质，调整材质的反射粗糙度参数模拟真实航空漆面的微颗粒质感，避免出现过于夸张的镜面反射效果；座舱盖采用深色半透明聚碳酸酯材质，添加轻微的反射与折射参数，还原真实舱盖的透光与反光表现；发动机尾喷口采用耐高温金属材质，添加轻微的灼烧纹理做旧处理，提升模型的真实感；机身侧面的标识采用贴花材质叠加，保证标识边缘清晰无锯齿，与机身曲面贴合自然。整体设计在保留BD5机型小巧灵活特质的基础上，通过气动外形优化提升了飞行性能潜力，同时升级后的外观更具现代感与科技感，可用于航空科普展示、飞行器概念设计验证、渲染效果图制作等多个场景。
