便携式折叠7倍放大镜结构设计

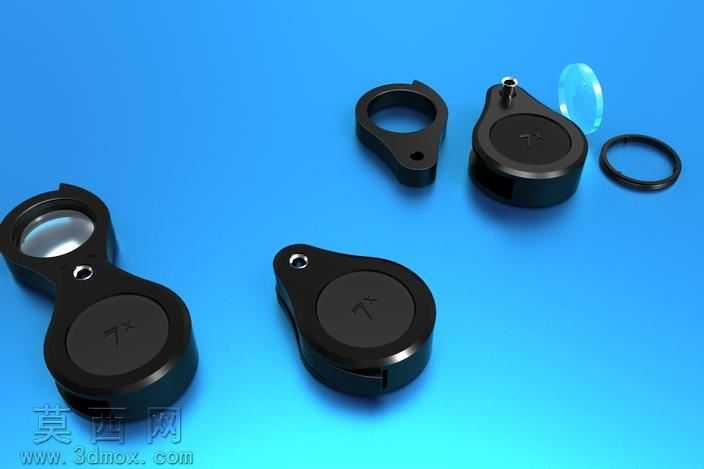

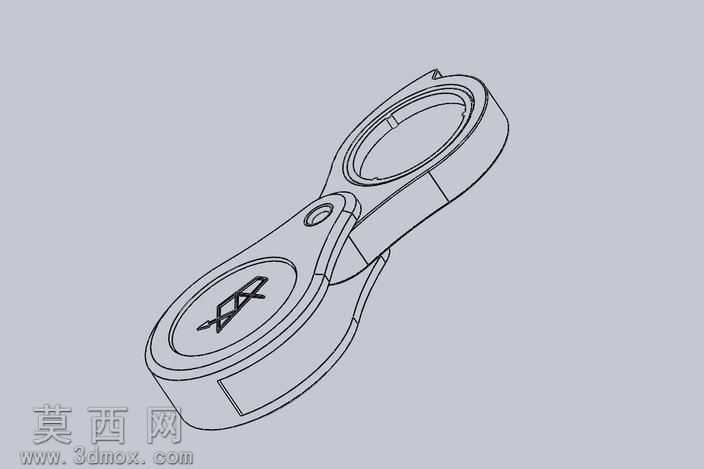

本作品为便携式折叠7倍放大镜的三维结构设计，建模阶段采用SolidWorks完成全参数化零件构建与装配，首先拆解产品的核心组成模块：包含带挂孔的上盖壳体、集成7倍光学镜片的镜座、密封橡胶圈、下盖壳体以及配套的固定卡扣结构。建模过程中对每个零件的配合公差做了严谨设定，镜座与镜片的安装槽预留了0.1mm的粘胶让位间隙，上下盖的旋转铰接轴采用H7/g6的间隙配合，保证折叠转动时顺滑无卡顿，同时铰接位置的挂孔做了圆角过渡处理，避免穿挂绳时出现应力集中断裂的问题。材质与渲染阶段，外壳部分采用哑光黑色ABS工程塑料材质，在渲染器中调整材质的粗糙度为0.6、反射率0.1，还原日常便携塑料配件的细腻磨砂质感；光学镜片部分采用高透亚克力材质，设置折射率1.49、透光率92%，添加轻微的菲涅尔反射效果模拟真实镜片的光学特性；密封橡胶圈采用黑色丁腈橡胶材质，粗糙度设置为0.8，还原橡胶件的微哑光弹性质感；背景采用渐变亮蓝色影棚背景，添加顶光与侧辅光的三点布光，突出产品的轮廓细节与材质差异，同时渲染出镜片的通透高光与外壳的柔和阴影。结构设计上采用了水滴形的折叠收纳造型，闭合状态下镜片完全被上下壳体包裹，避免日常携带时镜片被刮花，打开后上盖的挂孔结构既可以穿挂绳方便随身携带，也可以作为手指扣位提升手持使用时的稳定性；密封橡胶圈嵌入下盖的环形槽内，闭合后可以阻挡灰尘进入镜片区域，提升产品在户外等多尘场景下的使用寿命。设计思路围绕便携实用的核心需求展开，整体造型圆润无尖锐棱角，所有外边缘都做了R1.5的圆角处理，握持手感舒适，整体尺寸控制在掌心大小，既可以满足日常阅读小字、查看精密零件细节的使用需求，也兼顾了随身携带的便利性，装配结构全部采用卡扣式连接，减少螺丝等额外紧固件的使用，降低生产装配的成本与难度。
