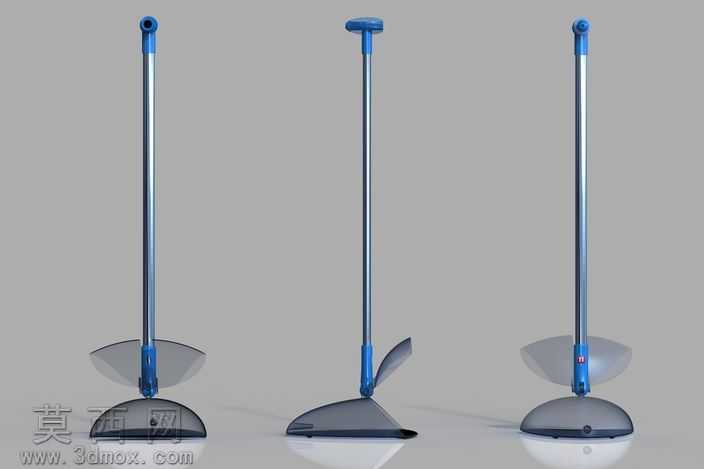

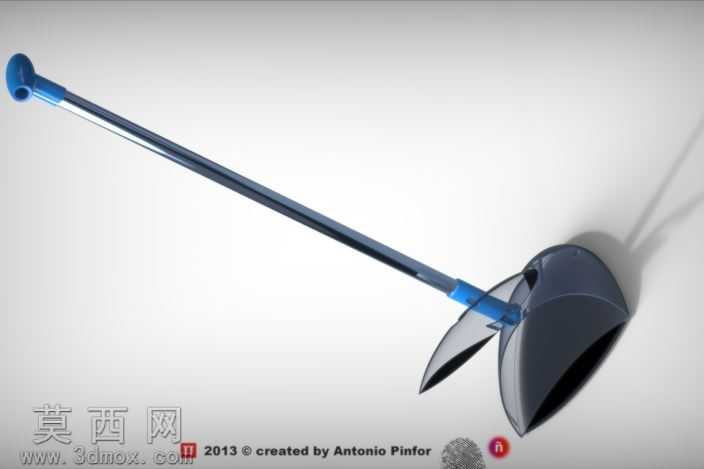

长柄手持簸箕式清洁工具三维设计

本模型为长柄手持簸箕式清洁清扫工具，在三维建模阶段采用自顶向下的设计思路，首先确定整体人机工程尺寸，参考日常清扫作业的握持高度、握持角度，先绘制整体骨架草绘，确定长杆的长度、簸箕斗的开合角度、握持端的位置基准，确保整体结构符合人手自然握持施力的姿态，减少使用过程中的腰部弯曲幅度，提升长时间清扫的使用舒适度。建模过程中，长杆部分采用扫掠特征生成，先绘制杆身的圆形截面轮廓，沿预先规划的空间路径扫掠得到等径杆身，同时在杆身与簸箕斗连接的位置做局部加厚处理，预留连接结构的装配余量，避免连接处出现应力集中的薄弱结构。握持端采用圆润的曲面造型，通过放样特征生成贴合手掌弧度的握柄曲面，边缘做全圆角过渡处理，无尖锐棱角，提升握持的贴合感与防滑性能。簸箕斗部分采用曲面建模与实体建模结合的方式，先构建簸箕斗的弧形盛料腔体曲面，通过加厚命令生成实体壁厚，斗体前缘做斜切收边处理，保证前缘能够紧密贴合地面，方便将地面垃圾顺利扫入斗内，同时斗体侧面设置导流挡边，避免清扫过程中垃圾从侧边洒落。连接部位设计了卡扣式装配结构，长杆与簸箕斗的连接座采用过盈配合加卡扣限位的结构，无需额外紧固件即可实现稳固连接，同时方便后期拆卸收纳。材质渲染阶段，长杆部分赋予哑光金属材质，模拟轻质铝合金的表面质感，添加细微的拉丝纹理提升真实感，握柄部分赋予深蓝色哑光塑料材质，添加细微的磨砂颗粒纹理，模拟防滑橡塑握把的触感，簸箕斗部分赋予半透明深色工程塑料材质，调整材质的透明度与反射参数，呈现出高抗冲塑料的半通透质感，同时在斗体边缘添加轻微的倒角高光，提升结构的立体感。场景渲染采用柔和的影棚布光，主光源从侧上方照射，投射出柔和的阴影，清晰展现工具的整体轮廓与结构细节，辅助光源补亮暗部区域，避免结构连接处出现死黑区域，同时添加地面接触阴影，增强模型的真实落地感。整体结构设计兼顾实用性与易用性，所有活动连接部位预留合理的装配间隙，确保结构运动顺畅无干涉，各部件的壁厚均匀，符合注塑成型的工艺要求，可直接用于产品原型验证、结构优化以及日常清洁工具的设计参考。
