卧式承压储罐压力容器三维设计作品

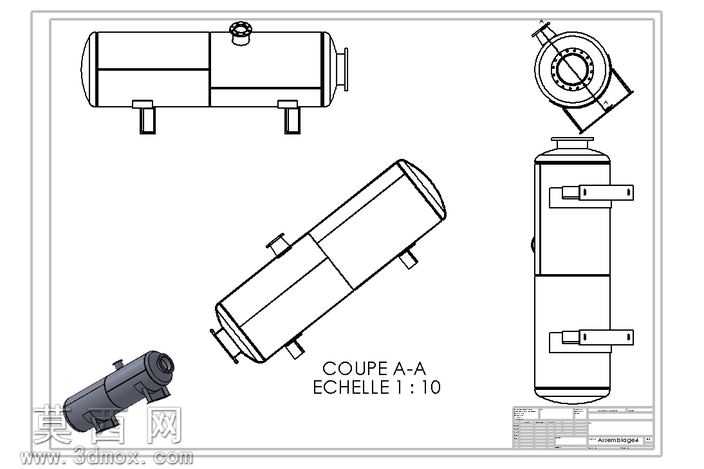

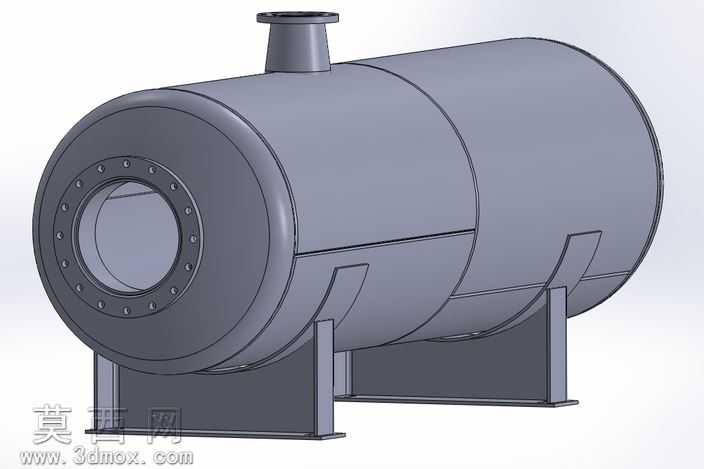

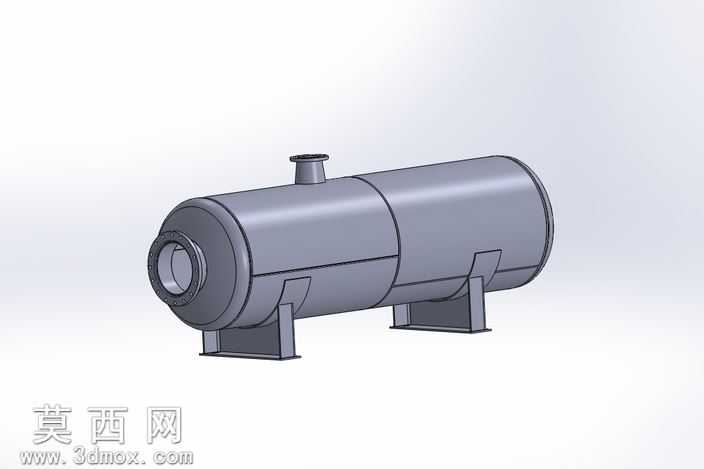

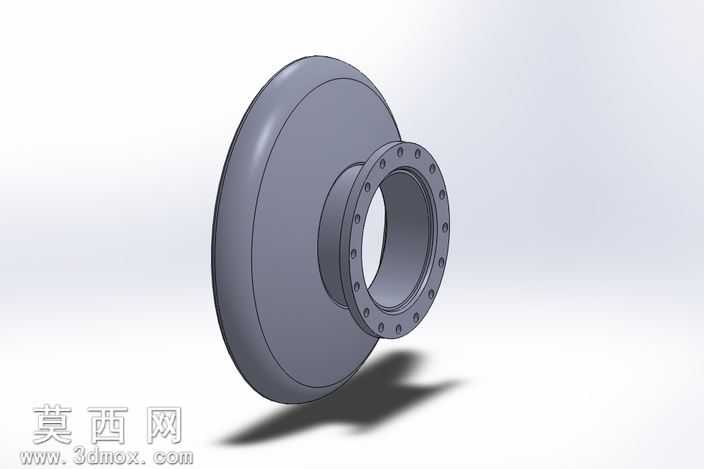

本作品为卧式承压类压力容器三维建模成果，建模阶段采用SolidWorks2012完成全参数化结构搭建，整体以卧式圆柱筒体为核心主体，筒体两端采用标准椭圆封头做承压密封结构，封头与筒体的连接位置严格按照压力容器焊接工艺要求做过渡处理，保证承压状态下的应力分布均匀性。筒体顶部设置垂直向上的接管结构，用于介质的进出或安全附件的安装，接管与筒体的连接位置做了补强结构设计，避免开孔位置出现应力集中问题。筒体底部对称布置两个鞍式支座，支座采用钢板折弯焊接结构，支座与筒体的接触位置做了贴合弧度处理，保证支撑受力均匀，支座底部预留安装固定孔位，满足现场安装固定的需求。建模过程中对所有钣金、焊接结构的壁厚做了统一参数设置，可根据实际承压需求、介质特性快速调整筒体壁厚、封头厚度、接管直径、支座间距等核心参数，无需重新搭建整体结构。渲染阶段采用金属哑光钢材材质，还原工业钢制压力容器的真实质感，对筒体表面的焊缝位置做了细节刻画，清晰呈现各部件的装配连接关系，整体结构无多余特征，所有尺寸均参考压力容器行业通用设计规范设置，可直接用于教学演示、方案汇报、结构校核等场景。设计思路上优先考虑承压设备的结构合理性，所有转角、连接位置均做了圆角过渡处理，避免尖锐结构带来的应力集中问题，同时兼顾加工制造的工艺可行性，所有部件均采用常规钢板卷制、焊接、折弯工艺即可完成生产，无需特殊定制加工工艺，有效降低后续生产制造成本。模型整体装配关系清晰，各部件可单独拆分导出，方便后续做工程图转换、有限元应力分析、装配工艺模拟等拓展应用，完整还原了卧式压力容器的典型结构特征，符合工业领域承压储罐的通用设计逻辑。
