重载液压运输框架结构三维设计

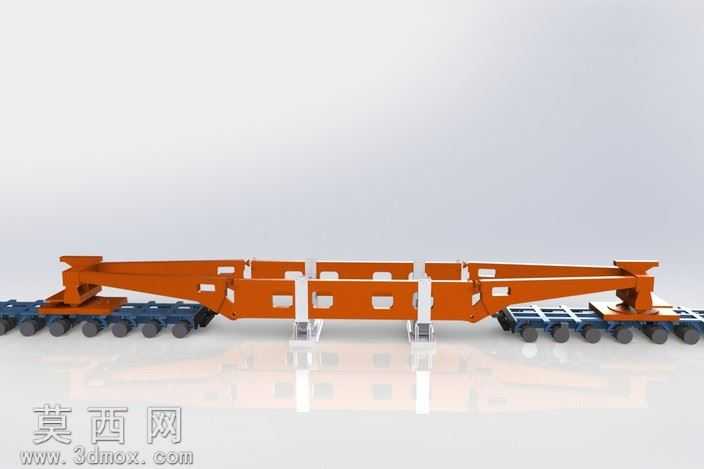

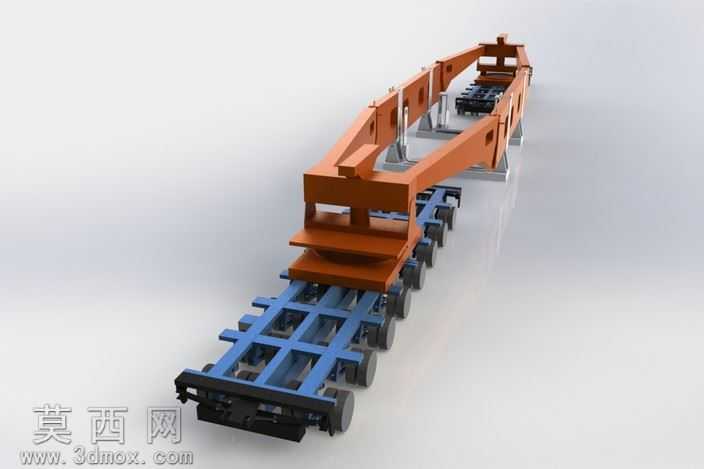

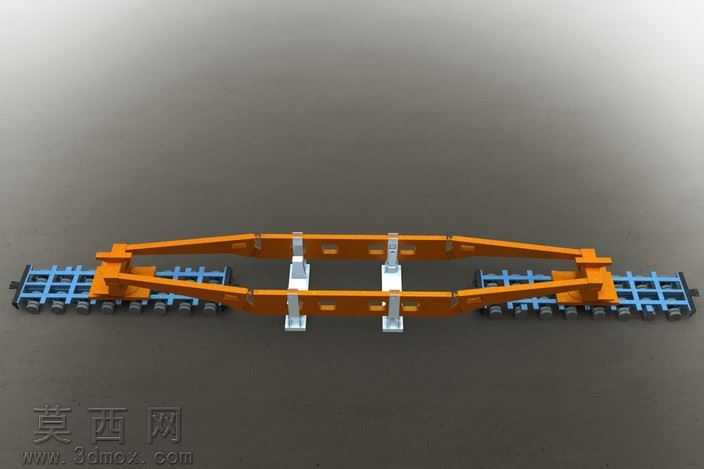

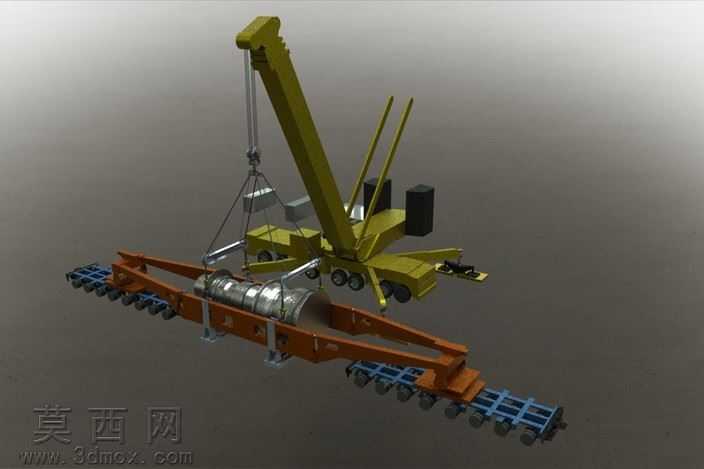

本作品为面向重载物料转运场景设计的液压运输框架三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对框架主体、行走轮组、液压支撑点位、连接支座等结构均做了1:1等比例还原，未对结构做简化省略，可直接用于结构校核、工程出图与方案演示。模型主体框架采用箱型梁拼接结构设计，建模时对梁体的减重开孔、焊接坡口预留、连接法兰定位面都做了精细化特征处理，材质设定上主体承载梁采用低合金高强度结构钢，表面做橘红色工业防锈漆材质渲染，行走轮组的轮体采用高耐磨橡胶材质、轮架采用铸钢材质，液压支撑垫块采用工程塑料材质，不同材质的粗糙度、反光度、色彩区分清晰，渲染效果贴合工业装备真实质感。结构设计上，框架采用对称式双主梁布局，沿长度方向均匀布置多组液压支撑点位，可根据承载货物的重心位置调整支撑力分布，避免局部应力集中；两端对接多轴重载行走轮组，轮组采用独立悬挂式结构设计，可适应不平整路面的通行需求，框架与轮组之间采用铰接式连接，预留了液压管路的布设空间与转向机构的安装位置。设计思路围绕大吨位重型构件的厂区转运、短距离运输需求展开，在保证框架整体承载刚度的前提下，通过梁体开孔、型材选型优化实现框架自重控制，同时兼顾结构的拆装便利性，各分段梁体之间采用高强度螺栓连接，可根据运输货物的长度调整框架的整体跨度，适配不同尺寸的重型工件转运需求。建模过程中对所有配合面做了公差预留，对易磨损的轮轴、铰接点位做了衬套安装位的特征设计，模型的装配层级清晰，各零部件可单独导出用于工程图绘制与加工生产参考，渲染阶段采用工业场景柔光环境，突出框架的结构轮廓与材质质感，完整呈现该运输框架的结构特点与设计细节。
