半球风杯式风速传感演示装置结构设计

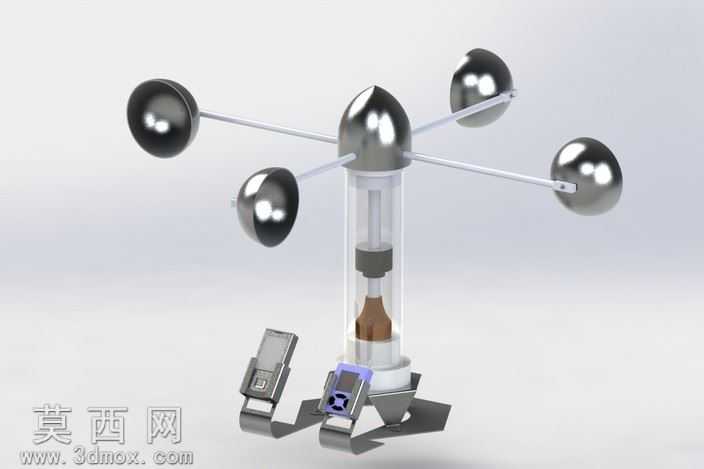

本作品为半球风杯式风速传感演示装置的三维建模设计，整体采用SolidWorks完成全参数化建模，各零部件配合关系完整，可直接用于装配验证与结构拆解演示。建模过程中首先完成核心风杯组件的设计：四个半球形风杯采用等角度十字交叉布局，通过等长轻质金属横臂与中心旋转主轴连接，风杯曲面采用旋转凸台加球面切除的方式构建，保证半球形迎风面的曲面精度，确保迎风阻力与背风阻力的差值能够稳定驱动主轴旋转，还原风速检测装置的核心力学原理。中心支撑结构采用透明可视化设计，外层为圆柱形透明亚克力护筒，既能够直观展示内部传动结构，又可以避免外界杂物干扰风杯旋转；护筒内部设置了旋转主轴的定位轴承、磁电感应模块的安装位，底部采用锥形收束结构搭配多边形安装底座，保证整体装置放置的稳定性，底座上预留了两个手持检测终端的放置卡槽，终端外壳采用圆角矩形造型，表面设置显示屏与按键的安装凹槽，还原演示场景的配套组件。材质渲染阶段，风杯与金属横臂采用抛光镀铬金属材质，添加高反射金属贴图与环境反射效果，还原金属部件的光亮质感；透明护筒采用高透亚克力材质，设置合适的折射与透明度参数，既保证通透感又能体现圆柱面的光影折射效果；底座与手持终端外壳采用哑光工程塑料材质，搭配局部紫色装饰件的色彩区分，提升整体视觉层次感；内部感应模块的铜质绕组采用紫铜材质渲染，还原金属铜的色泽与质感。设计思路上围绕教学演示的核心需求，将原本工业级风速传感器的复杂结构做了简化可视化处理，省略了工业产品的密封外壳与复杂电路，保留核心的风杯旋转、主轴传动、感应检测的结构逻辑，让使用者能够直观理解风杯式风速检测的工作原理，所有零部件均设置了合理的装配公差，转动部件预留了足够的运动间隙，可直接用于运动仿真演示，验证不同风速下风杯的旋转状态与传动效果，适合作为机械原理教学的演示模型使用。
