CI支撑类机械支座零件三维设计

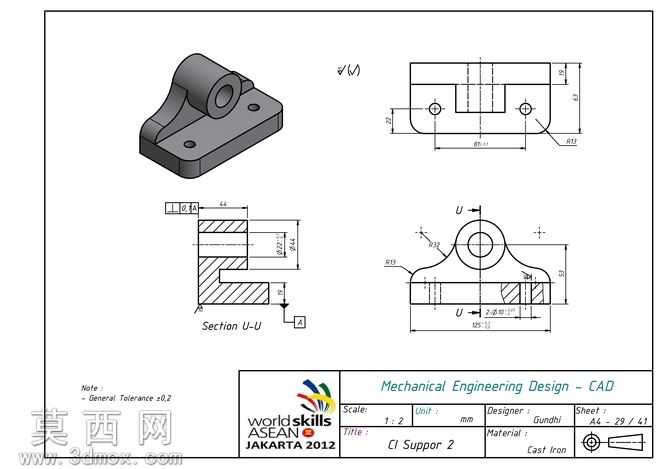

本作品为CI支撑类机械支座零件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先以正交工程视图的尺寸标注为基准，梳理零件的整体拓扑结构：零件下部为带两个安装通孔的矩形安装底板，底板边缘做倒圆角工艺处理，避免应力集中同时提升装配安全性；上部为带同轴通孔的圆筒状铰接支撑结构，圆筒与底板之间通过渐变过渡的弧形支撑肋板连接，肋板的曲面过渡经过曲率连续优化，既保证支撑强度，又避免铸造过程中出现壁厚不均导致的缩孔缺陷。建模过程中优先采用草图驱动的特征建模方式，先绘制底板的基准草图，通过拉伸命令生成底板基体，再绘制上部圆筒的截面草图完成拉伸凸台构建，随后通过放样命令生成连接肋板的过渡曲面，对所有锐边按照工程图标注的倒角、圆角参数逐一添加修饰特征，保证模型与工程图的尺寸公差完全匹配。材质设定环节根据图纸标注的铸铁材质要求，为模型赋予灰铸铁材质属性，调整材质的漫反射、粗糙度参数，还原铸铁零件哑光、略带颗粒感的表面质感，渲染阶段采用等轴测视角生成立体效果图，同时配套生成符合机械制图标准的正交视图、U-U剖视图，清晰展示零件内部的孔位结构、壁厚分布以及各特征的位置关系。设计过程中严格遵循未注公差±0.2的通用技术要求，对两个安装孔的中心距、上部圆筒的内孔直径、支撑面的平面度等关键尺寸做参数化约束，确保模型可直接导出用于后续的工程出图、数控加工编程或者装配仿真，零件的结构设计充分考虑了铸造工艺的脱模需求，所有侧壁均添加符合工艺要求的拔模斜度，安装孔与圆筒孔的端面均预留了后续机加工的余量基准，能够满足实际生产中的工艺落地要求。
