钢丝锯及配套夹持固定工装三维设计

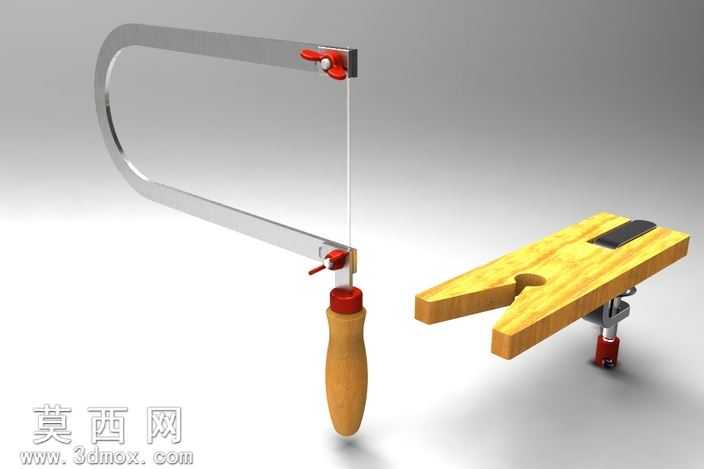

本作品围绕手动钢丝锯及其配套夹持固定工装展开三维设计，整体建模过程严格遵循实物的尺寸比例与装配逻辑，先通过草图绘制勾勒各零部件的轮廓基准，再依次完成特征拉伸、切除、扫描等操作构建实体结构。针对钢丝锯主体，首先还原了弧形金属锯架的流畅弯弧形态，对架体的金属壁厚、端部的张紧调节结构做了精细化建模，还原了调节旋钮的螺纹结构、红色塑料旋钮的防滑纹理细节，手柄部分采用实木握柄的造型设计，还原了木质握柄的收腰流线形态，以及握柄顶端与锯架连接的红色紧固端盖结构，锯条部分采用细直径钢丝特征建模，还原了钢丝锯条的张紧装配状态，确保锯条与两端固定结构的装配关系准确无干涉。配套的夹持固定工装以木质夹体为主体，还原了实木夹身的斜切开口造型、表面的自然木纹材质表现，夹体顶端嵌入的黑色防滑垫做了贴合槽位的装配设计，夹体下方的金属调节螺杆、红色锁紧旋钮结构也完整还原，清晰呈现工装的夹持调节逻辑。材质渲染阶段，金属锯架、调节螺杆采用拉丝不锈钢材质，调整反射参数还原金属的冷冽光泽；木质握柄与夹身采用哑光实木材质，添加自然的木纹纹理贴图，调整粗糙度参数还原木材的温润质感；红色塑料旋钮采用半哑光工程塑料材质，黑色防滑垫采用橡胶材质，通过不同材质的粗糙度、反射率参数区分，让整体渲染效果贴近实物质感。设计过程中重点考量了手动工具的人机交互逻辑，握柄的弧度贴合手部握持曲线，张紧结构的位置符合手动调节的操作习惯，配套夹持工装的结构可稳定固定待加工工件，与钢丝锯配合完成精细锯切作业，各活动部件的运动行程预留合理，装配间隙符合五金工具的实际生产公差要求，整体模型完整呈现了钢丝锯与配套工装的结构组成、装配关系与外观质感。
