欧姆龙带滚轮摆杆型微动开关三维建模

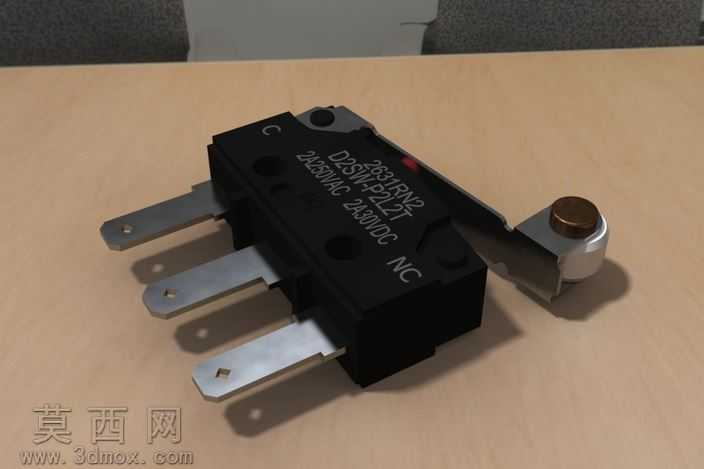

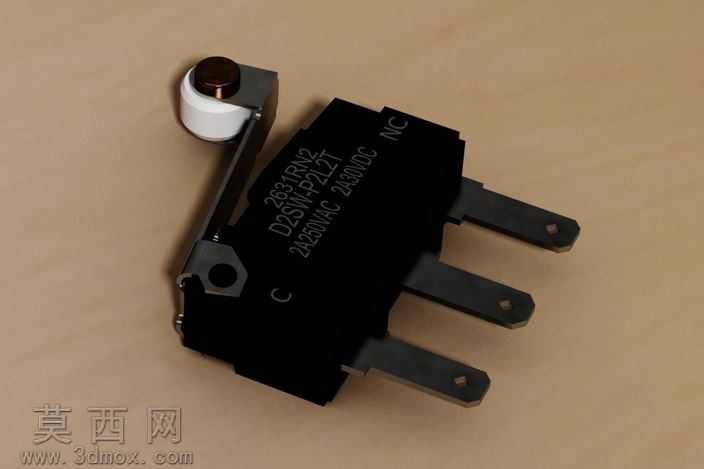

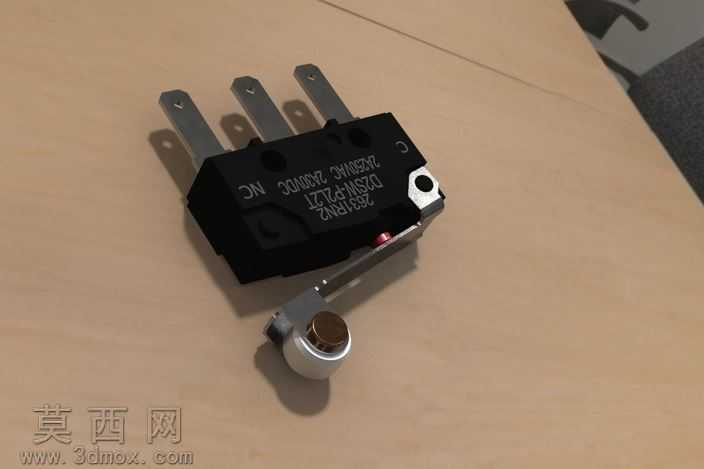

本模型为欧姆龙带滚轮摆杆型微动开关的三维建模作品，建模过程严格参照实物测绘尺寸进行1:1还原，首先通过Autodesk Inventor软件完成各零部件的参数化建模，依次构建黑色绝缘基座、三组银合金插片式接线端子、带铜质滚轮的金属摆杆触发机构、内置弹性触片组件、外壳标识刻印等结构，所有零件的装配约束完全匹配实物的装配逻辑，保证各活动部件的运动行程与真实产品一致。材质渲染阶段，针对不同部件的物理特性分别赋予对应材质：绝缘基座采用哑光黑色酚醛树脂材质，调整粗糙度参数还原塑料外壳的磨砂质感；金属接线端子赋予镀镍金属材质，添加细微的表面划痕与氧化质感提升真实度；触发摆杆采用不锈钢金属材质，滚轮部分区分铜质金属轴心与金属滚轮的材质差异，还原不同金属的色泽与反光特性；外壳表面的型号参数标识采用凹凸贴图实现，还原丝印标识的真实质感。建模过程中重点还原微动开关的核心结构特征：三组接线端子分别对应公共端、常开端、常闭端，端子的开孔位置、厚度、插拔导向斜角均严格参照实物设计；带滚轮的摆杆触发结构还原了摆杆的转动限位结构，滚轮的转动自由度在装配约束中做了对应设置，可模拟真实的触发按压动作；基座上的定位卡槽、安装固定孔位均按实物尺寸建模，可直接用于整机装配的干涉检查。渲染阶段采用桌面写实场景，添加柔和的环境漫反射光照，调整阴影参数让模型投射出自然的软阴影，通过多角度渲染展示开关的整体外观、端子细节、触发结构细节，模型可用于电器产品的结构装配验证、产品宣传渲染素材、教学演示模型等场景，建模过程中对细小结构做了合理的优化，在保证外观与结构精度的前提下控制了整体模型的面数，兼顾渲染效果与模型使用的流畅度。
