专业音频全频扬声器单元三维结构设计

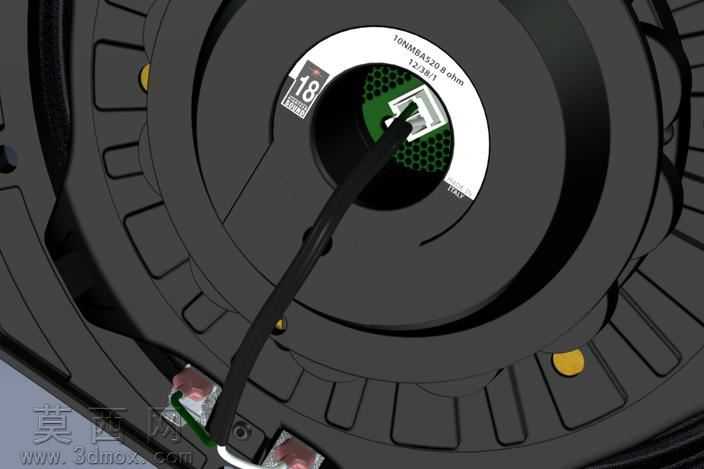

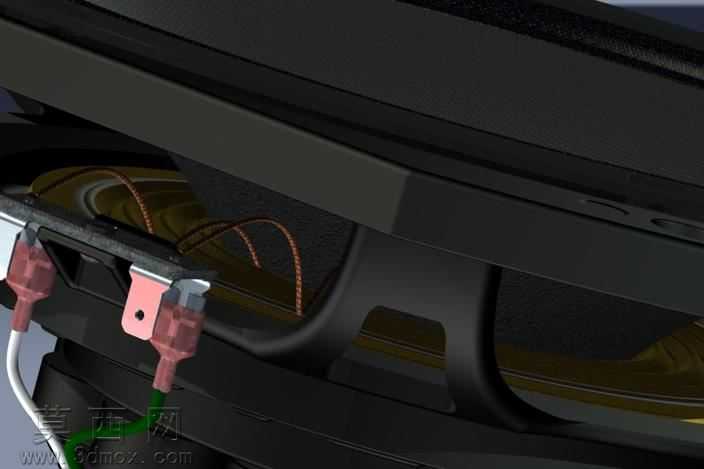

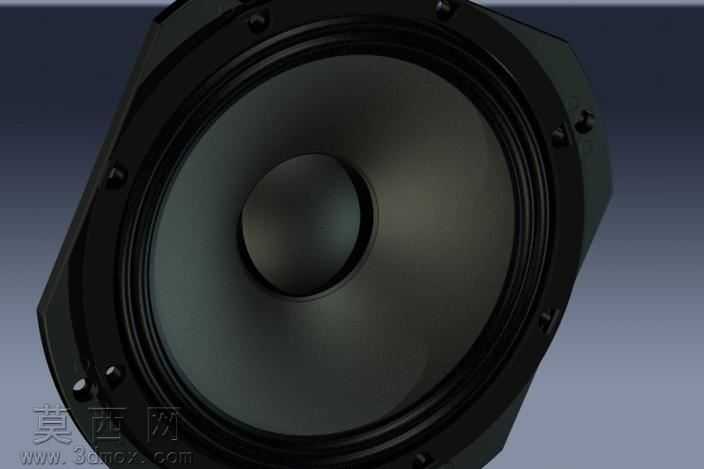

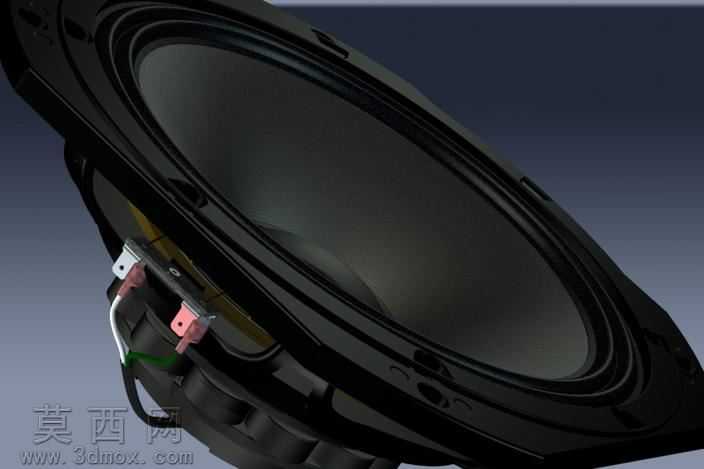

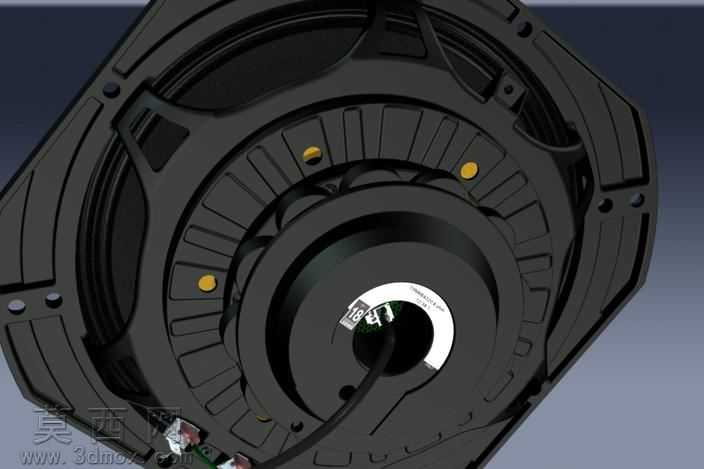

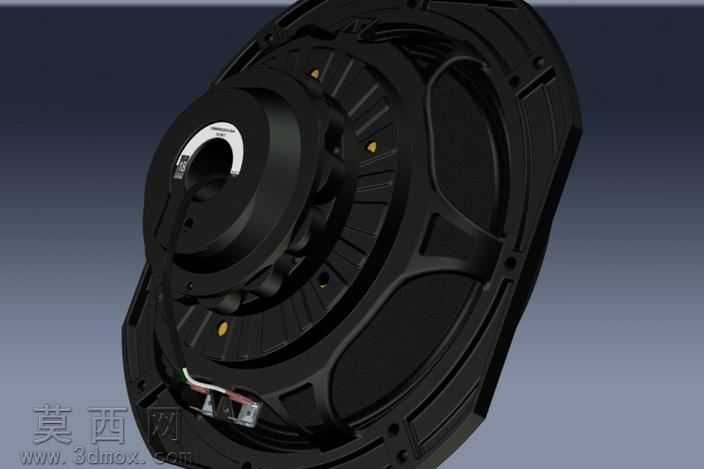

本模型为专业音频领域使用的10英寸全频扬声器单元三维设计成果，建模过程严格参照实物测绘与原厂工程图纸的尺寸参数完成，整体还原度达到工业生产级精度要求。建模阶段首先搭建扬声器的核心基准坐标系，以振膜中心为原点对齐所有组件的装配基准，依次完成锥形振膜、折环定心支片、音圈骨架、磁路系统、盆架支撑结构的分步建模：振膜部分采用曲面放样命令构建符合声学弧度的锥盆曲面，精准还原振膜从中心音圈粘接位到边缘折环衔接处的厚度渐变特征，折环部分通过多段圆弧扫掠成型，还原橡胶折环的波纹缓冲结构，保证折环往复运动的形变空间符合声学设计要求。磁路部分还原了T铁、华司、永磁磁钢的同轴装配结构，精准控制磁隙的宽度尺寸，还原音圈在磁隙中的活动行程空间，同时对音圈的引线走线、接线端子的固定结构做了精细化建模，还原引线与振膜、盆架之间的缓冲固定结构，避免大振幅工作下引线出现拉扯断裂的问题。盆架部分采用薄壳特征建模，还原金属盆架的冲压加强筋结构、安装固定孔位、接线端子安装位的细节，所有组件之间保留了实际生产所需的装配公差，可直接用于装配干涉检查与结构验证。材质渲染阶段针对不同部件匹配对应材质属性：振膜部分采用添加了纤维质感的黑色纸盆/复合材质，还原哑光漫反射的表面质感；折环部分采用半哑光的橡胶材质，添加轻微的凹凸纹理还原橡胶表面的细微质感；磁钢部分采用黑色烤漆金属材质，盆架部分采用哑光黑色金属材质，接线端子部分做了金属镀镍的高光质感区分，引线部分还原不同颜色的绝缘外皮材质，整体渲染效果贴近实物的视觉表现。设计过程中重点还原了扬声器的核心运动结构逻辑，保证定心支片的波纹结构、折环的顺性特征、磁路的对称结构都与实物一致，可用于电声结构教学、音箱产品开发的前期结构验证、产品展示动画制作等场景，所有结构细节均经过尺寸校验，除蜘蛛网状定心支片下方的极细微非核心结构做了合理简化外，其余所有影响声学性能与装配的结构均完整还原，模型的结构逻辑准确，能够正确反映动圈扬声器的工作原理与装配关系。
