高精度啮合式螺旋齿轮传动组件设计

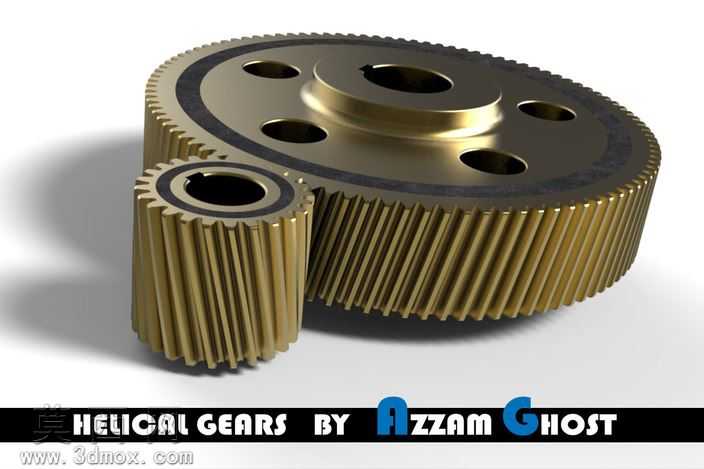

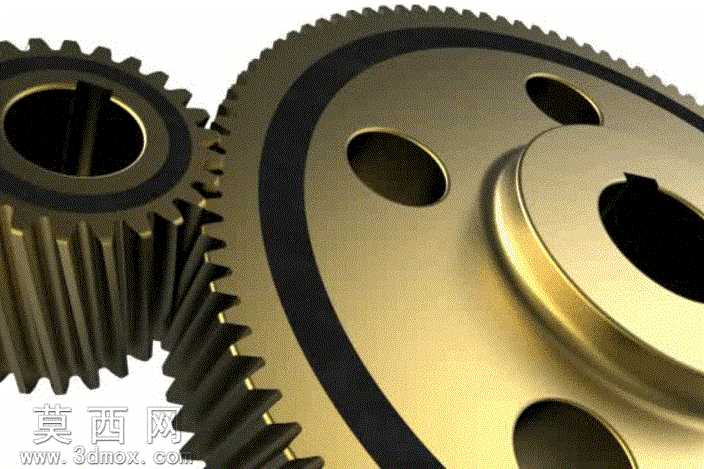

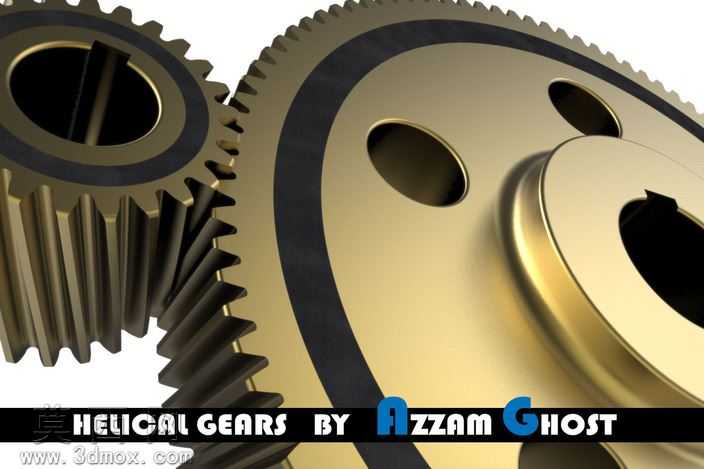

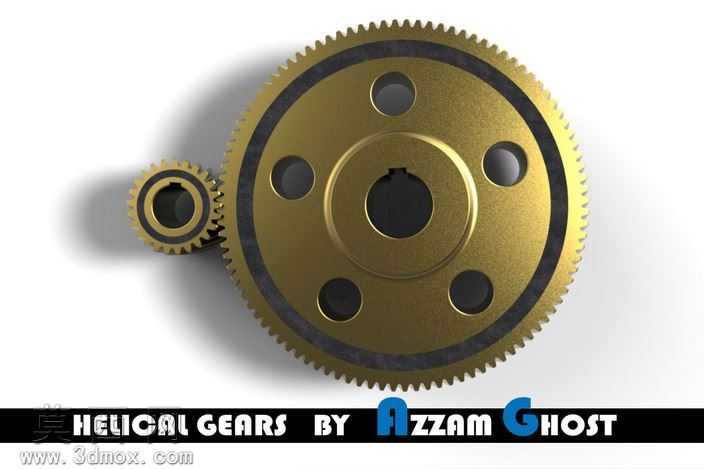

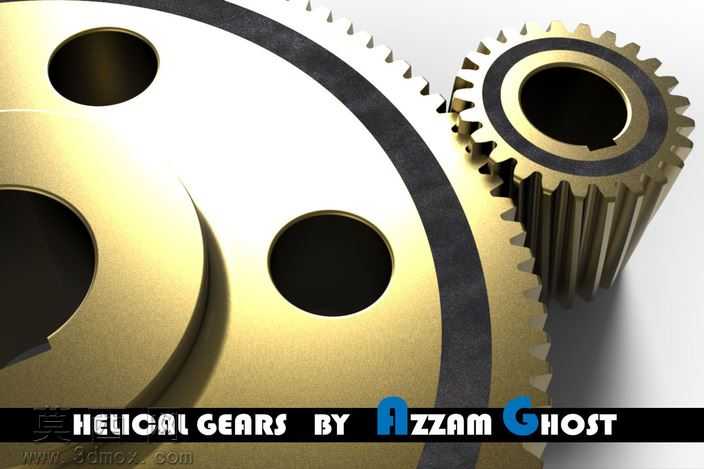

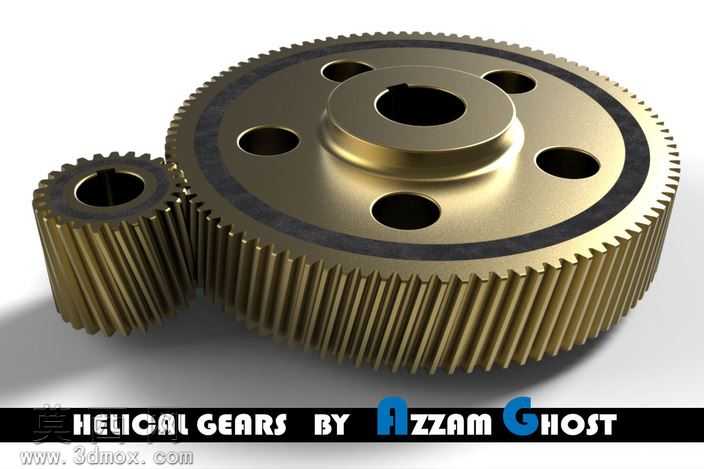

本螺旋齿轮组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循渐开线齿廓的生成逻辑，先通过齿廓方程计算得到齿形的基准曲线，再通过螺旋扫掠命令生成单个轮齿特征，后续通过圆周阵列完成整圈轮齿的排布，保证每个轮齿的齿距、齿厚、螺旋角参数完全一致，确保传动过程中的啮合精度。建模阶段对齿轮的轮毂结构做了针对性优化，大尺寸齿轮的轮辐位置设计了对称分布的减重孔，在不降低结构强度的前提下有效减轻零件自重，减少传动过程中的转动惯量，提升传动响应速度；轮毂中心设计了带键槽的安装孔，可通过平键与传动轴实现周向固定，避免传动过程中出现打滑移位的问题。材质与渲染环节，为齿轮赋予了经过调质处理的合金结构钢材质，调整材质的金属粗糙度、反射率参数，还原金属零件经过精加工后的金属光泽，齿面位置做了细微的磨削纹理处理，贴合真实齿轮加工后的表面质感；场景中搭配柔和的工业照明环境，通过多角度光源投射突出轮齿的螺旋走向与啮合间隙，清晰展示两个齿轮的装配啮合状态，直观呈现螺旋齿轮传动的接触特性。结构设计上，两个配对螺旋齿轮的螺旋角大小相等、旋向相反，保证啮合时轮齿可以逐步进入与退出啮合状态，相比直齿轮传动能有效降低传动冲击与运行噪音，提升传动平稳性，适合中高速、重载的传动场景。设计过程中反复校验了齿侧间隙、重合度等核心传动参数，确保轮齿啮合时不会出现卡滞、干涉问题，同时保证足够的有效啮合齿宽，提升齿轮的承载能力，整体模型可直接用于传动结构的装配验证、运动仿真以及工程出图参考。
