槽型托辊带式输送机三维结构设计

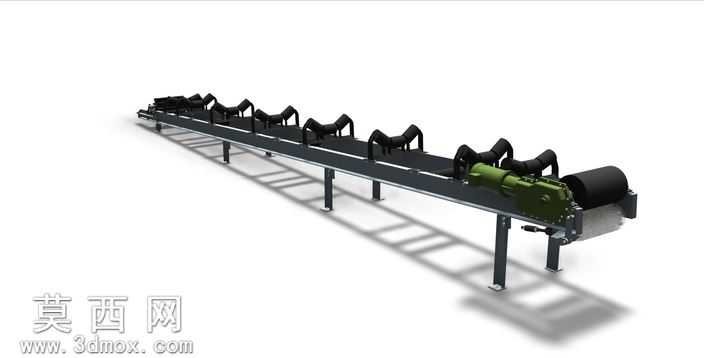

本作品为槽型托辊带式输送机的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循带式输送机的通用设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型主体包含输送机架、槽型托辊组、传动滚筒、改向滚筒、驱动装置、输送带、支腿等核心结构，其中槽型托辊组按照等间距排布规则布置，托辊的槽角角度符合散料输送的通用设计要求，能够有效避免输送过程中物料撒漏；驱动端集成了减速驱动单元，电机与减速机的连接结构、传动滚筒与驱动轴的配合结构均做了精细化建模，清晰展现动力传递的路径。在材质与渲染表现上，模型针对不同部件赋予了贴合实际工业应用的材质属性：机架与支腿采用哑光碳素钢材质，还原钢结构焊接机架的金属质感与表面磨砂处理效果；托辊辊体采用光滑的耐磨高分子材质表现，辊轴部分做金属镀铬质感处理；输送带采用黑色耐磨橡胶材质，表面添加细微的颗粒纹理以还原橡胶带的真实触感；驱动装置的减速机外壳做铸铁哑光质感，电机外壳添加散热筋的细节纹理与漆面质感，渲染过程中采用柔和的工业场景布光，通过光影投射清晰展现机架的桁架结构、托辊的排布层次以及整体设备的空间结构关系，让各部件的装配位置、连接方式直观呈现。设计过程中重点考量了设备的结构合理性：支腿采用可调高度的支撑结构设计，能够适配不同安装场地的地面高差；托辊组的安装位置预留了调整间隙，可实现输送带跑偏的微调修正；驱动端的安装座做了加强筋结构设计，保障设备重载运行时的结构强度，整体模型完整还原了槽型带式输送机的典型结构特征，可用于输送设备的结构展示、原理讲解以及相关设计方案的参考验证。
