槽型托辊带式输送机三维设计模型

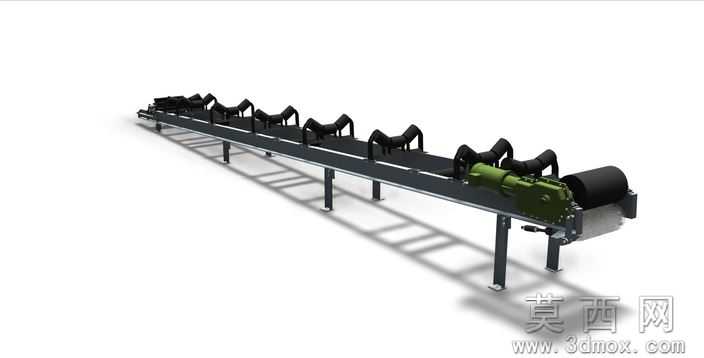

本模型为槽型托辊结构的带式输送机完整三维设计成果，建模阶段以实际散料输送工况的载荷参数为基准，先完成整体机架的型材选型与空间定位，依次搭建头部驱动滚筒总成、尾部改向滚筒、中间段槽型托辊组、下平行托辊组的零件级建模，所有托辊的安装倾角、辊子间距、滚筒直径均严格参照DTII型带式输送机设计规范设定，同时完成驱动端减速机、电机的配套装配，还原了张紧装置、清扫器、导料槽等附属结构的细节特征，规避了原展示版本中皮带显示异常的问题，完整还原环形输送带的包覆路径与张紧状态。

参数设计层面，模型匹配中等输送量的散料输送需求，机架采用标准型钢焊接结构的参数化尺寸，托辊组槽角设置为通用输送场景常用的35度，可适配煤炭、砂石、粮食等多种散状物料的输送倾角要求，驱动滚筒的包胶层厚度、轴承座安装尺寸、支腿高度差均经过干涉校验，所有配合尺寸预留实际生产的装配公差，可直接导出工程图用于生产下料参考。

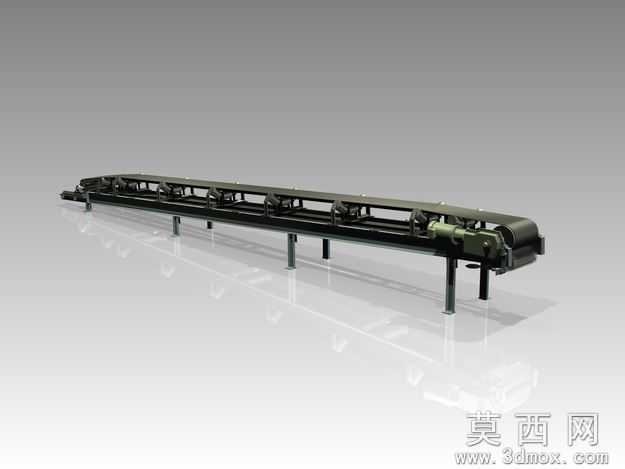

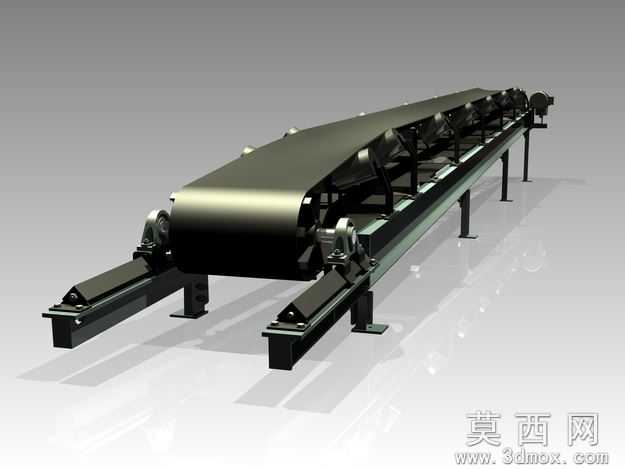

渲染材质环节对不同部件做了区分化材质设置，机架结构赋予哑光深灰钢材材质，驱动端减速机、电机赋予铸铁质感的金属漆材质，托辊辊子赋予光滑耐磨的橡胶与钢材复合材质，输送带赋予黑色耐磨橡胶材质，地面添加柔和的光影反射效果，整体渲染效果清晰展现设备的结构层次与装配关系，便于直观理解各部件的位置与功能。

结构原理上，该设备依靠驱动滚筒与输送带之间的摩擦力传递动力，槽型托辊组将输送带支撑为槽型截面以增大物料装载量、防止物料撒漏，上托辊承载物料段的输送载荷，下托辊承托回程段的输送带，尾部张紧装置调节输送带的张紧力避免打滑跑偏，头部清扫器清理输送带表面粘附的物料，整体结构可实现长距离连续的物料输送作业，运行稳定维护成本低。

软件兼容方面，模型原生基于Autodesk Inventor 2012版本搭建，同时导出了STEP、IGES、STL、CATIA等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后可完成编辑、修改、工程图导出等操作，STL格式可直接用于3D打印验证样机结构，无需额外的格式转换即可适配不同的设计使用场景。

研发教学应用层面，该模型可作为输送设备研发设计的基础参考模板，帮助设计人员快速完成同类型输送机的改型设计，缩短研发周期；也可作为机械设计、物流工程等专业的教学案例，用于讲解连续输送设备的结构组成、工作原理、装配关系，帮助学生理解带式输送机的设计要点与工况适配逻辑，还可用于企业的设备运维培训，直观展示设备的部件组成与检修点位。
