TLY形状电气管路连接配件三维设计

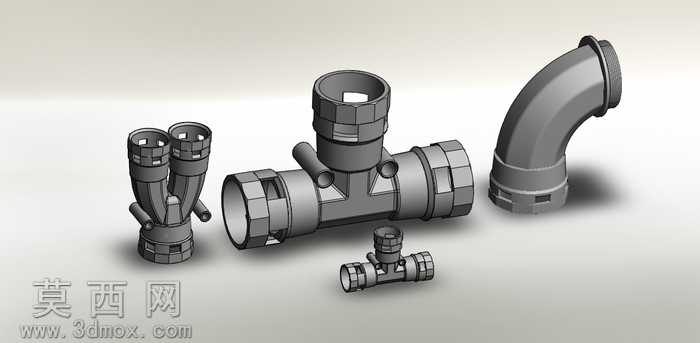

本套三维模型围绕电气系统管路连接需求展开设计，共包含三款不同形态的管路连接配件，分别对应T型、L型、Y型三类管路转接场景，可满足电气布线过程中不同走向的管路接驳、分流、转向需求。建模阶段采用参数化设计思路，先梳理各类接头的核心功能结构：针对快插式连接需求，在接头端部设计了带防滑纹理的锁紧螺母结构，表面的凹凸格纹既可以提升手动旋拧时的摩擦力，也能强化接头的工业质感；接头主体的流道部分做了等径过渡处理，避免管路接驳处出现通径突变，保障线缆穿设或流体输送的顺畅性。结构设计上，三款接头均采用对称式布局思路，T型三通接头的三个接口轴线处于同一平面且相互垂直，可实现单路输入双路输出的分流功能；L型弯管接头采用90度圆弧过渡结构，相比直角弯折结构可有效降低管路应力集中，提升连接部位的结构强度；Y型分叉接头采用双路对称分叉设计，分叉处做了加厚加强筋处理，避免长期使用过程中分叉位置出现开裂问题。材质渲染阶段，针对工业塑料接头的材质特性，调整了材质的粗糙度、反光度参数，还原了玻纤增强尼龙材质的半哑光质感，接头端部的金属锁紧环部分采用金属材质参数，模拟镀锌金属件的细腻金属光泽，同时在模型边缘添加了细微的倒角处理，避免尖锐棱角带来的不真实感。建模过程中对所有配合尺寸做了参数化关联，可根据实际管路规格快速调整接口内径、外壁厚度、螺母尺寸等参数，适配不同规格的电气护套管路连接需求，模型的所有结构均做了实体化处理，无破面、重叠面等问题，可直接用于装配验证、3D打印样件制作或者工程图纸导出。
