参数化表E管法兰工业连接构件

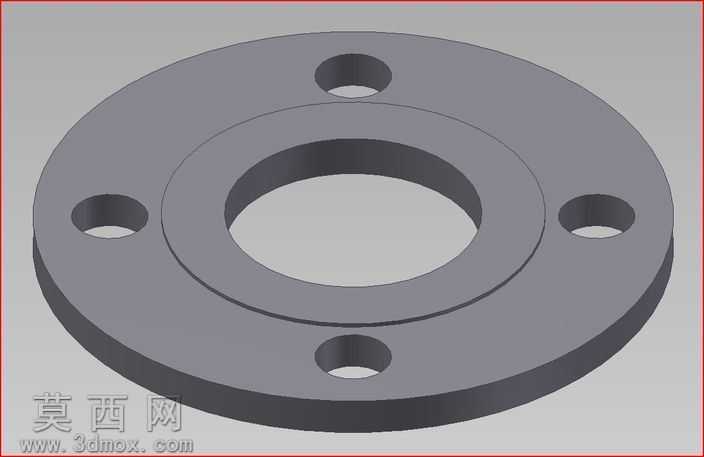

本作品为参数化设计的表E管法兰三维模型，建模过程依托三维参数化设计逻辑搭建全特征可编辑的建模框架，首先以法兰的公称通径、公称压力对应的标准尺寸为基础参数，绘制中心通孔的基准草图，通过拉伸凸台命令生成法兰的基础盘体结构，盘体厚度严格匹配对应规格的标准尺寸要求。随后在盘体的圆周方向，按照标准规定的螺栓孔中心圆直径，绘制均匀分布的四个螺栓孔草图，通过拉伸切除命令生成贯通的螺栓安装孔，孔位的角度分布、孔径尺寸均与参数表关联，可通过修改核心参数快速生成不同规格的同系列法兰模型。建模过程中对法兰盘的两面进行了平面度约束，保证密封面的平整性，中心通孔与盘体的同轴度添加了几何约束，避免装配时出现同轴度偏差。材质渲染阶段采用了碳钢材质的写实渲染方案，为模型赋予了哑光深灰色金属材质，添加了细微的金属颗粒质感与均匀的环境反射效果，还原了钢制法兰经过机加工后的真实表面质感，螺栓孔的内壁、中心通孔的内壁均添加了轻微的加工纹理，提升模型的真实感。结构设计上，该法兰属于板式平焊结构，中心通孔用于对接管路，圆周分布的螺栓孔用于穿装螺栓实现两片法兰的紧固连接，盘体的密封面可配合密封垫片实现管路连接的密封效果，整体结构简洁规整，所有尺寸均符合表E管法兰的标准规范，参数化的设计逻辑让该模型具备极强的复用性，可快速适配不同管路规格的设计需求，可直接用于管路系统的装配设计、工程出图以及3D装配模拟等场景。
