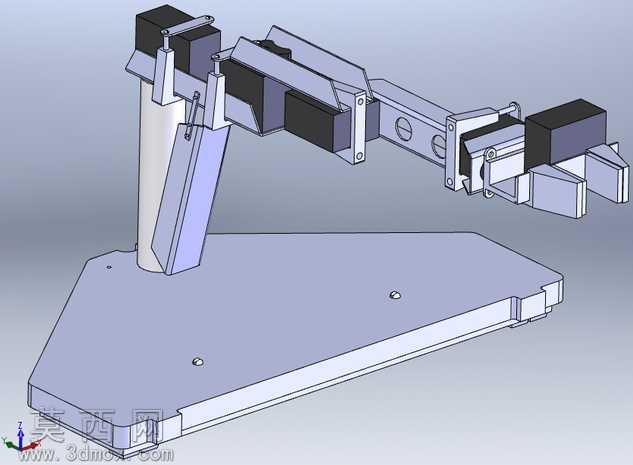

本作品为桌面级多轴串联机械臂的三维结构设计,整体采用SolidWorks完成全参数化建模,建模过程严格遵循机械设计的公差配合规范,对每一处连接结构、运动副都做了符合实际装配逻辑的特征构建,未出现非实体、破面等建模缺陷,所有零件均可导出用于实际加工与装配验证。渲染阶段采用软件内置的Photoview360渲染器完成效果输出,材质分配贴合实际工业设备的用料逻辑:底部安装基座采用铸铁哑光材质,还原重型底座的厚重质感,保障机械臂运行时的整体稳定性;竖向支撑立柱采用阳极氧化铝材质,兼顾轻量化与结构强度;各节运动臂身采用6061铝合金材质搭配局部工程塑料护罩,还原真实设备的材质搭配;关节处的驱动模块外壳采用哑光黑色工程塑料材质,末端执行器夹爪采用不锈钢材质,区分不同功能部件的材质差异,同时通过环境光遮蔽、漫反射参数调整,让整体渲染效果具备工业设计展示的真实感,无过度夸张的光影特效。结构设计上,该机械臂采用多自由度串联布局,底部为一体化矩形安装底座,底座上设置两处定位安装孔,可通过螺栓将整套设备固定在工作台面,避免运行过程中出现位移偏移;竖向支撑柱与底座采用法兰式连接,保障立柱的垂直度与连接强度;从立柱向外延伸出多节依次铰接的运动臂段,每处铰接关节都预留了驱动元件的安装空间,可适配舵机或小型伺服电机完成关节驱动,臂段之间采用钣金折弯件与型材拼接的结构形式,在减轻臂身自重的同时保障扭转刚度,避免臂身伸出过长出现形变抖动;末端设置可开合的夹爪执行机构,夹爪的开合行程通过铰接连杆结构实现,可适配小型工件的抓取搬运作业。设计思路围绕小型教学实验、轻量化工件搬运场景展开,整体尺寸控制在桌面设备的合理范围内,既可以作为高校机械设计课程的教学演示模型,帮助学习者理解串联机械臂的运动学原理、关节传动逻辑,也可经过细节优化后用于轻型流水线的小物料分拣、搬运场景,整套模型的结构逻辑清晰,零件层级划分明确,可直接用于运动仿真、工程图导出等后续设计环节,具备较强的实用参考价值。
- 上一篇:桁架式机器人末端工装结构设计
- 下一篇:antweight1磅战斗机器人结构设计方案
- 全部评论(0)
- 模板大小 6.46 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2010,STL,其它,
- 软件分类 工业机器人
