直列四缸活塞曲柄连杆运动机构三维模型

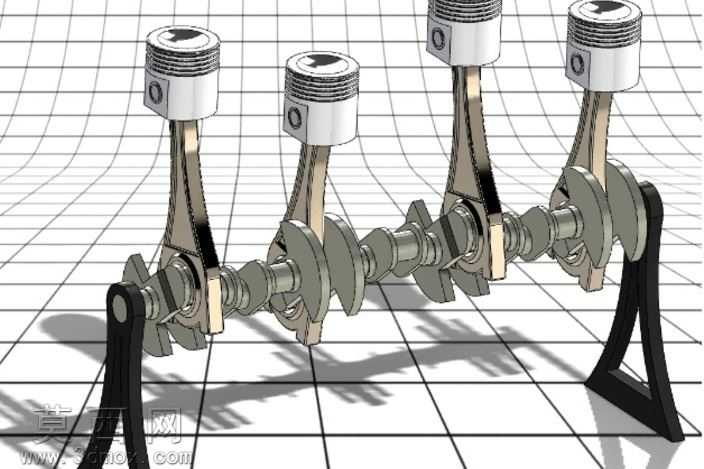

本作品为直列四缸内燃机核心运动机构的三维建模成果，完整还原活塞、连杆、曲轴及支撑支架的装配关系与运动逻辑。建模过程中首先依据内燃机曲柄连杆机构的经典尺寸比例确定各部件基准参数，以曲轴主轴颈轴线为全局装配基准，依次完成四个曲柄销的相位角度排布，严格遵循四缸发动机1-3-4-2的做功顺序对应的曲柄错角设计，保证机构运动时序符合真实动力输出逻辑。活塞部分采用分体式建模思路，分别构建活塞顶、活塞环槽、活塞销座、裙部结构，活塞环槽区域做等距环切处理，还原真实活塞的气环、油环安装位特征，活塞销座与活塞主体做布尔合并，保证结构一体性。连杆部分区分大头、杆身、小头三个结构段，大头做剖分式设计匹配曲轴曲柄销的装配需求，杆身采用工字形截面优化结构强度，小头设置衬套安装位匹配活塞销连接，各部件间预留合理装配间隙，符合实际机械装配公差要求。曲轴部分整合主轴颈、曲柄销、曲柄臂、平衡块结构，平衡块采用偏心配重设计，抵消活塞连杆往复运动产生的惯性力，降低机构运转振动。两端支撑支架采用立式三角支撑结构，底部做加宽处理保证放置稳定性，支架顶部设置轴承安装位承托曲轴主轴颈。材质渲染阶段，活塞主体赋予哑光铝合金材质，表面做轻微磨砂质感处理，活塞环赋予高碳钢金属材质，添加细微镀铬反光效果；连杆与曲轴赋予锻钢材质，表面做氧化发黑处理，金属反光度调低以匹配真实锻件质感；支撑支架赋予哑光黑色工程塑料材质，区分金属部件与支撑结构。场景搭建采用网格地面作为承载面，添加柔和天光与定向补光，投射软阴影突出各部件的轮廓层次，渲染视角选择斜45度俯视角度，完整展示四个活塞连杆组件与曲轴的装配状态，清晰呈现机构的运动传递路径。设计过程中重点验证活塞往复直线运动与曲轴旋转运动的转换逻辑，通过装配约束保证活塞运动无卡滞，连杆摆动角度符合设计行程，可直观演示内燃机核心动力转换过程，适用于机械原理教学、结构展示等场景。
