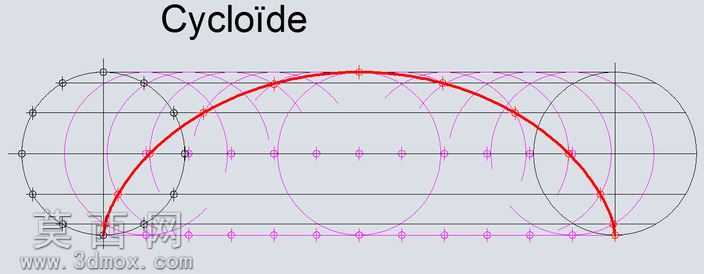

本作品为摆线几何轨迹的二维建模设计,建模过程围绕摆线的形成原理展开,首先确定摆线生成的基础参数:设定滚动圆的固定半径,明确圆沿水平直线做无滑动纯滚动的基准约束,以此作为整个曲线建模的核心逻辑依据。建模时先绘制水平基准直线作为滚动的依托路径,再依次绘制滚动过程中不同相位的圆形轮廓,每个圆形的圆心位置严格按照圆滚动过的弧长等于圆心水平位移的几何规则计算定位,确保每一个瞬时位置的圆都符合纯滚动的运动规律。在确定各瞬时圆位置后,标记出圆上固定追踪点在对应时刻的空间位置,通过平滑样条曲线将所有追踪点依次连接,形成完整的摆线主轮廓,同时保留不同相位的辅助圆、圆心水平轨迹线、追踪点瞬时位置的标记辅助线,清晰呈现摆线从起点到终点的完整生成过程。材质与渲染层面,将主摆线轮廓设置为醒目的红色粗实线,提升核心轨迹的视觉辨识度,辅助圆与辅助定位线采用细紫色实线绘制,基准直线与水平定位线采用黑色细实线,不同层级的图形元素通过颜色与线宽做明确区分,既保证几何逻辑的清晰可读,也让整个演示图层次分明。设计思路上以几何原理的直观演示为核心,没有多余的装饰性元素,所有辅助线条都服务于摆线形成过程的原理解读,让观看者可以通过辅助线清晰理解圆滚动时固定点的运动轨迹规律,还原摆线“圆沿直线滚动时圆周上定点轨迹”的数学定义,建模过程中每一个约束都严格遵循几何定理,确保轨迹的数学准确性,可作为几何教学、机械原理中摆线相关知识的直观演示素材,也可为摆线类机械零件比如摆线轮、摆线减速器相关构件的轮廓设计提供基础的几何参考。
------分隔线----------------------------
- 上一篇:直列四缸活塞曲柄连杆运动机构三维模型
- 下一篇:铸造机械加工壳体组件三维结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 300.35 KB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD,效果图,其它,
- 软件分类 通用机械零部件
