箭头325VP明装式闭门器结构设计

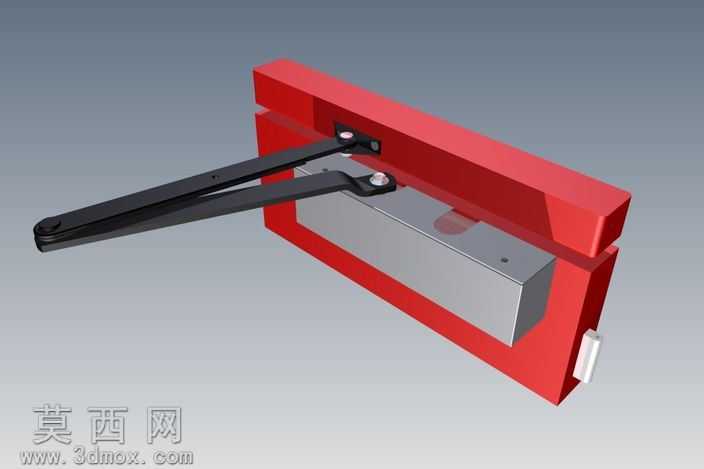

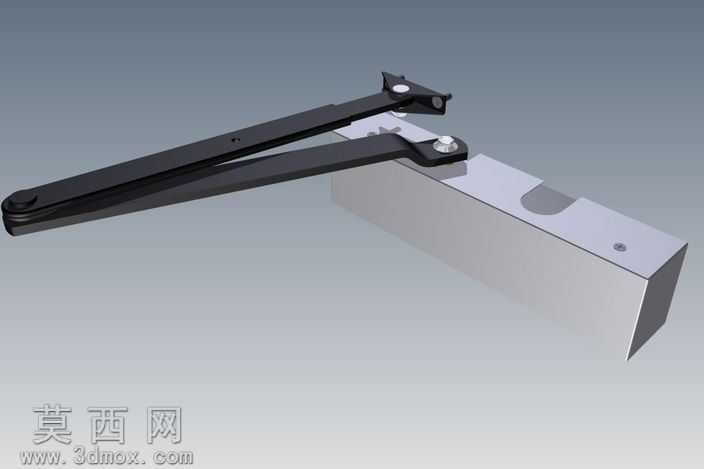

本作品为箭头325VP型明装闭门器的三维结构设计，建模过程中采用自顶向下的设计思路，先完成整体安装工况的空间布局搭建，再拆分各功能部件逐一细化建模。首先针对闭门器的安装载体进行简化建模，还原门框与门扇的配合结构，明确闭门器主体、连杆机构的安装基准面与安装孔位，确保后续部件装配时完全匹配实际安装场景，避免出现干涉错位问题。在主体壳体建模时，采用拉伸、抽壳、布尔运算等特征命令，还原铸铝壳体的腔体结构，预留内部阻尼组件、弹簧储能组件的安装空间，同时对壳体表面的安装定位槽、侧边端盖的配合卡扣进行精细化建模，保证各配合面的公差预留符合实际装配要求。连杆机构部分采用多实体建模方式，分别构建主摇臂、副连杆、连接转轴的结构，对转轴处的铰接配合结构做细节处理，还原轴销的限位结构与耐磨衬套的安装位，确保连杆摆动过程中无结构干涉，能够顺畅实现门扇从开启到闭合的全行程动作。材质与渲染环节，针对不同部件赋予对应材质属性：主体壳体采用哑光红色喷塑金属材质，调整粗糙度参数还原真实喷塑件的细腻磨砂质感；连杆组件采用黑色电泳冷轧钢材质，添加轻微的金属反光效果，还原五金配件的表面处理质感；内部阻尼块采用灰色工程塑料材质，调整漫反射参数体现塑料件的哑光特性；安装门框与门扇部分分别赋予红色漆面与银灰色金属材质，通过场景布光突出各部件的结构层次，渲染时采用柔和的环境光搭配局部补光，避免出现过曝的反光区域，清晰展现闭门器的整体装配关系与外部结构特征。结构设计上还原了该型号闭门器的停门功能结构，在连杆铰接处设置定位锁定结构，可实现门扇开启至设定角度后的停门保持效果，同时主体内部预留了液压阻尼流道的对应结构空间，能够实现闭合过程的两段调速功能，既保证门扇快速闭合至接近门框位置，又能在最后阶段减速缓冲，避免门扇撞击产生噪音与结构损伤。建模过程中对所有活动部件进行了装配干涉检查，验证连杆摆动全行程内与壳体、门扇之间无碰撞，各连接转轴的同轴度符合装配要求，安装孔位的尺寸与位置完全匹配常规门扇的安装标准，可直接用于五金配件的结构展示、安装指导演示或产品改型设计参考。
