Z108重型阀门摩擦撑杆结构设计

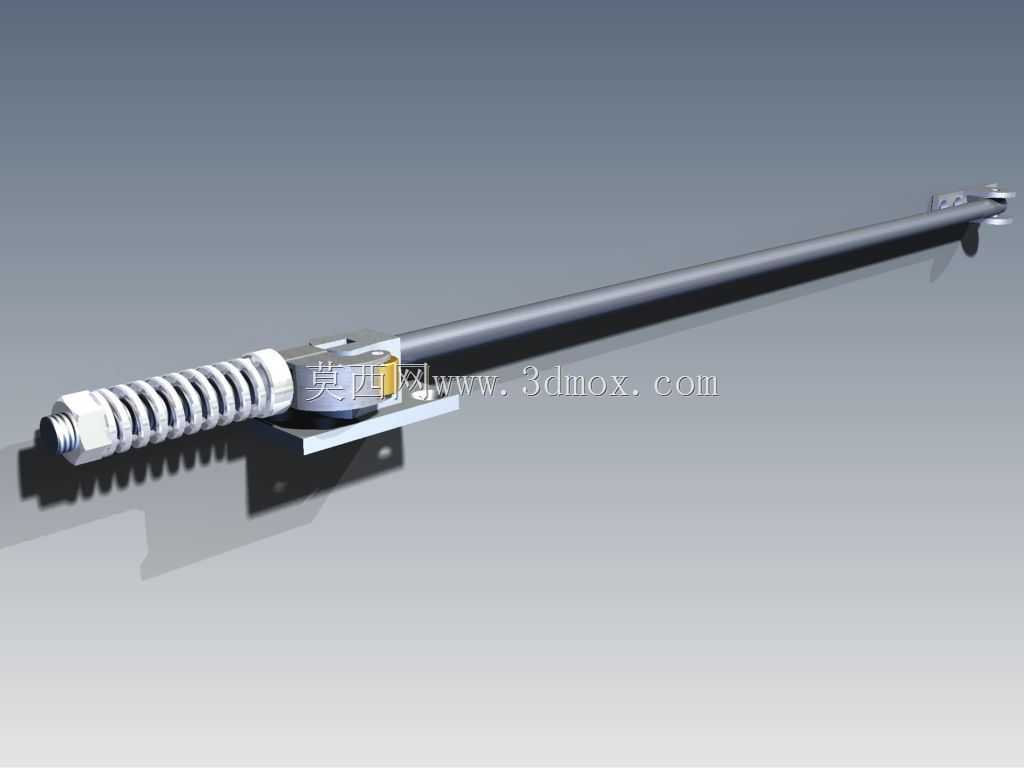

在建筑配套的重型阀门运维场景里，这类摩擦撑杆的作用往往被低估，很多人只把它当成普通的支撑件，实际它承担着阀门启闭过程中的阻尼缓冲、开度保持、防晃限位多重作用，尤其是大口径工业阀门安装在高空管廊或者建筑管井内时，没有可靠的撑杆定位，阀门阀板受介质冲击产生的震颤会直接传递到执行机构，长期运行会导致密封面磨损、连接螺栓疲劳断裂。这款Z108规格的重型摩擦撑杆，设计之初就瞄准了公称通径DN200以上的钢制硬密封阀门配套需求，整体采用碳素钢作为主体基材，外露摩擦副做了渗碳淬火处理，表面硬度达到HRC45-50，能承受长期往复摩擦带来的损耗，不会因为频繁启闭出现阻尼力衰减的问题。从结构布局来看，撑杆的核心阻尼段采用了圆柱螺旋压缩弹簧配合楔形摩擦块的结构，和普通气弹簧撑杆不同，它不需要依赖密封腔体内的高压气体提供支撑力，完全靠机械摩擦副的正压力调整阻尼大小，能在-20℃到120℃的工况环境下稳定工作，不会出现低温下气体压力不足、高温下密封件老化失效的问题，适配建筑消防管线、工业蒸汽管网这类工况波动大的阀门安装场景。安装边界上，这款撑杆的固定端采用带腰型孔的平板式安装座，安装孔距预留了15mm的调整余量，能适配不同阀体上的安装螺孔位置偏差，不需要现场二次配焊支架；活动端采用铰接球头结构，能补偿阀门启闭过程中撑杆运行轨迹的角度偏差，避免出现运动卡滞。设计过程中特意将撑杆的有效行程做了冗余设计，比常规同负载撑杆的行程多预留20mm，防止阀门长期运行后密封件压缩量变化导致阀板行程偏移，出现撑杆顶死或者支撑不到位的情况。摩擦阻尼的调节结构设置在弹簧预紧端，现场安装时可以通过调整锁紧螺母的预紧力，改变摩擦块对杆体的正压力，从而匹配不同重量阀板的支撑需求，不需要更换整个撑杆就能适配现场的实际负载，大幅降低了现场运维的配件储备压力。杆体本身采用冷拔精密无缝钢管加工，外圆粗糙度控制在Ra1.6以内，保证摩擦块滑动过程中不会出现卡顿，表面做了发黑防锈处理，能适应建筑管井内潮湿多尘的环境，不需要额外做防腐包覆就能满足5年以上的使用寿命要求。和普通闭门器类的撑杆不同，这款重型撑杆的静态负载能达到80kg，完全能支撑大口径阀门阀板加上执行机构连接端的重量，在阀门全开位置能实现无外力自锁，不会因为介质冲击或者外部震动出现阀板自行回落的问题，有效避免运维过程中阀板意外关闭带来的安全隐患。
