高精度ER32弹性筒夹夹具三维设计作品

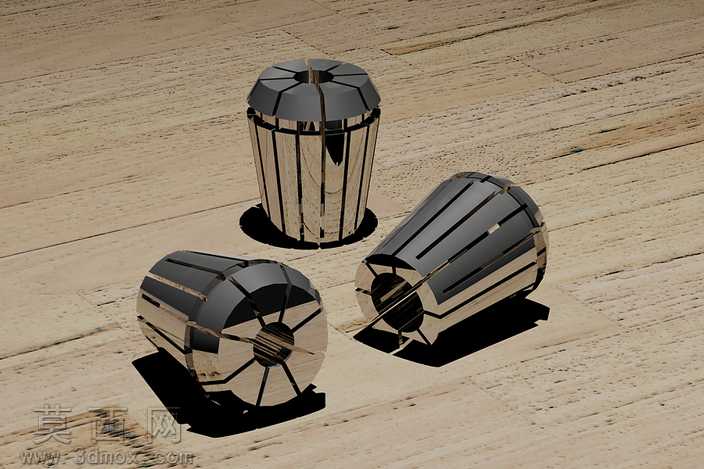

本作品为ER32弹性筒夹的三维数字化设计成果，建模阶段严格遵循ER系列筒夹的通用工业标准尺寸规范，先通过草图绘制筒夹的整体外轮廓与内孔基准，精准把控夹持孔径、锥面配合角度、筒夹本体总长、端部开槽的分布角度与槽宽尺寸，确保每一处结构参数都匹配实际加工装夹的使用需求。建模过程中采用参数化设计逻辑，将夹持范围、锥度、壁厚等核心参数设置为可调整变量，方便后续衍生不同夹持规格的同系列筒夹模型。针对筒夹的弹性开槽结构，通过阵列特征完成八道均匀分布的轴向开槽，开槽末端设计有应力释放圆孔，还原真实筒夹的弹性形变结构，避免夹持过程中出现应力集中导致的筒夹开裂问题。材质设置阶段，为筒夹本体赋予高精度弹簧钢材质，调整金属材质的反射率、粗糙度与环境贴图参数，还原淬火后弹簧钢表面的金属光泽与细微磨砂质感，渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出筒夹表面的金属反光与开槽结构的立体感，辅光源补亮暗部细节避免阴影过黑丢失结构信息，添加柔和的环境闭塞效果强化结构层次，最终渲染图清晰展现三个不同摆放角度的筒夹形态，分别呈现筒夹的夹持端面、锥面配合面、开槽侧壁的结构细节。设计思路上围绕数控加工装夹的实际使用场景，还原ER32筒夹依靠锥面受力产生径向收缩抱紧刀具或工件的工作原理，模型结构完整还原了真实筒夹的所有细节，既可以作为数控加工教学的演示模型，也可用于机床配套夹具的装配模拟、工装方案的可视化展示，模型结构无破面、无冗余特征，各部件尺寸比例协调，能够直观展现ER型弹性筒夹的典型结构特征与工业美感。
