插销式搭扣锁具三维结构设计

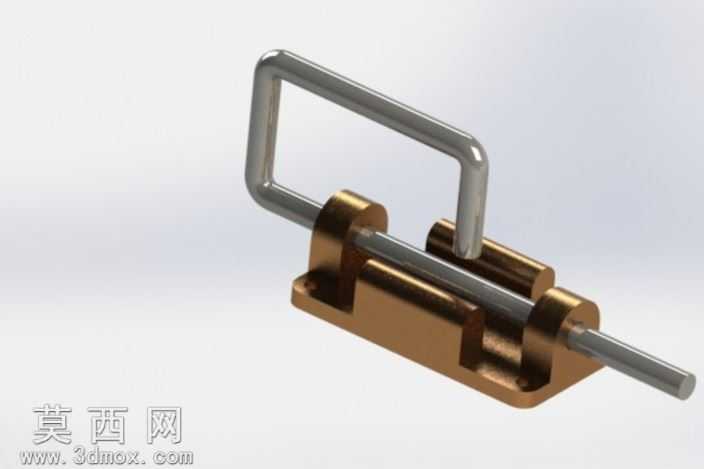

本作品为插销式搭扣锁扣的三维建模设计，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械加工的工艺合理性，对每个零部件的尺寸公差、装配间隙都做了对应约束，确保模型可直接导出工程图用于实际生产参考。模型整体分为底座、插销轴、U型操作手柄三个核心部件，底座采用带安装孔的一体式块状结构，建模时对底座的安装孔做了沉头设计，适配常见的沉头螺丝安装需求，底座上的两个轴支撑座做了同轴度约束，保证插销轴滑动过程无卡滞。插销轴为阶梯轴结构，一端做了圆角导向处理，方便插入对应锁孔位置，轴身与手柄配合的位置做了限位槽设计，限制手柄的转动行程，避免操作时手柄脱出。U型操作手柄采用圆钢弯折的建模逻辑，弯折处做了圆角过渡，还原真实五金件的弯折工艺，避免应力集中的结构缺陷。材质渲染部分，底座部分采用黄铜金属材质，调整了金属粗糙度参数，还原铜件经机加工后的哑光金属质感，表面添加了细微的机加工纹理贴图，提升渲染真实感；插销轴与操作手柄采用不锈钢材质，调高了材质的反射参数，模拟不锈钢抛光后的亮面金属效果，不同材质的区分让模型的结构层次更清晰，各部件的边界一目了然。结构设计上，该搭扣采用滑动插销加杠杆压紧的组合逻辑，当U型手柄向下扳动时，会带动插销轴向前滑动，同时利用手柄的转动行程实现轴向压紧，相比普通插销具备更好的锁止紧固效果，可有效避免使用过程中因振动产生的松脱问题，适用于各类工业箱柜、设备舱门、工装夹具的快速锁止场景。建模过程中对所有活动部件都添加了装配体配合约束，可在软件中直接模拟扳动手柄、滑动插销的完整动作过程，验证结构运动的合理性，不存在干涉问题，各零部件的建模都保留了完整的参数特征，可根据实际使用需求快速调整安装尺寸、插销行程、手柄长度等参数，适配不同的安装场景。
