G型螺旋压紧夹钳三维设计作品

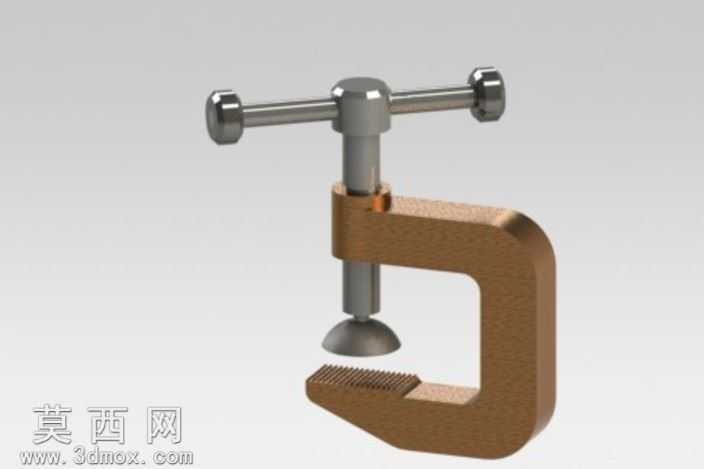

本作品为手动螺旋式G型夹钳的三维建模设计成果，建模阶段采用参数化特征构建逻辑，首先绘制C型夹臂的轮廓草图，通过拉伸凸台命令生成夹臂主体结构，针对夹臂弯折处的应力集中区域做了圆角过渡处理，还原了实体夹臂的厚重质感，同时保证结构力学合理性。夹臂下部的夹持面设计有细密的防滑齿纹，通过阵列特征完成齿纹的均匀排布，可提升夹持作业时的摩擦力，避免工件滑脱。上部的螺旋调节机构采用同轴心配合装配逻辑，T型转动手柄与调节螺杆做一体化建模，手柄两端的圆柱端头做了圆弧收边处理，还原实际使用时的握持手感，螺杆下部搭配碗状压头，压头与螺杆采用可转动连接设计，夹持时可自适应贴合工件表面，避免压伤工件表层。材质渲染阶段，C型夹臂主体赋予棕褐色铸铁材质，添加细微的磨砂颗粒质感与金属氧化色泽，还原五金工装的真实使用质感；螺杆、T型手柄、压头等金属活动部件赋予亮面镀铬钢材材质，调整反射参数模拟金属表面的高光反射效果，在压头与夹臂接触的螺杆位置添加轻微的铜色衬套材质，区分不同功能部件的材质差异。整体装配过程严格遵循实际产品的装配约束关系，所有活动部件保留合理的装配间隙，可直观展示螺旋夹钳的工作原理：转动T型手柄即可带动螺杆上下进给，配合下部固定夹臂实现对工件的夹紧与松脱，夹臂开口尺寸适配常规小型工件的夹持需求，整体结构紧凑无冗余设计，建模过程中对所有特征做了参数化命名，可根据实际使用需求快速调整夹臂开口深度、螺杆行程、夹持力相关参数，适配不同场景的工装夹持使用需求，渲染阶段采用柔和的影棚布光，突出金属部件的材质层次与结构轮廓，清晰展示夹钳各部分的结构细节与装配关系。
