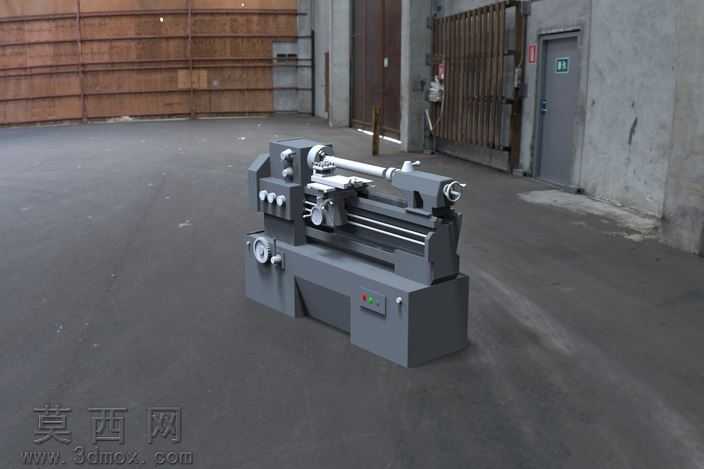

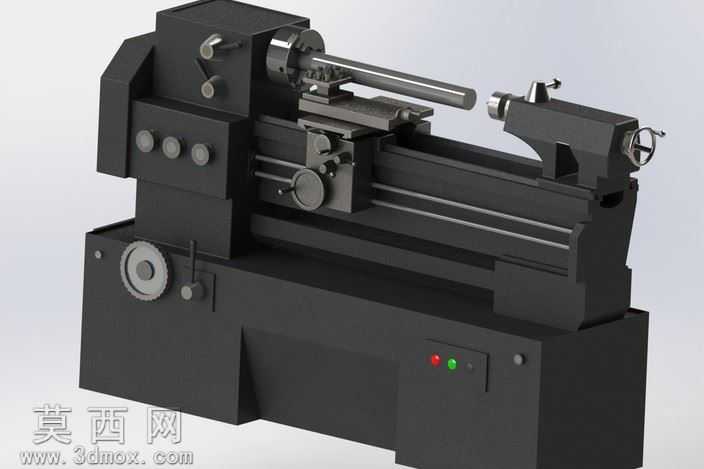

普通卧式车床完整装配结构三维设计

本作品为普通卧式车床的完整三维装配建模成果，整体建模过程遵循机械设计的实际装配逻辑，将车床划分为床身底座、主轴箱、进给机构、溜板箱、刀架、尾座六大核心模块逐一完成零件建模后进行总装配合。建模阶段严格参照普通卧式车床的真实结构比例，对每一处细节结构都做了还原：床身部分的导轨结构做了精准的轮廓拟合，保证后续溜板、尾座的滑动配合逻辑符合真实机械运动关系；主轴箱部分还原了外部操作手柄、调节旋钮的布局，同时对主轴装夹结构做了细节刻画，保证主轴与卡盘、工件装夹位的同轴度配合关系准确；进给溜板部分还原了中拖板、小拖板的分层滑动结构，刀架的装刀位、锁紧手柄结构都做了对应建模，可直观展示刀架的进给调节逻辑；尾座部分还原了套筒伸缩结构、手轮调节机构、锁紧手柄的细节，尾座与床身导轨的配合面做了贴合处理，符合真实车床尾座的安装定位逻辑。材质与渲染阶段，整体采用机床设备常用的哑光深灰铸铁材质作为床身、主轴箱等大型铸件的基础材质，对操作手柄、手轮、调节旋钮等操作件做了金属亮面与防滑纹理的区分，操作按钮部分分别赋予红、绿警示色材质还原真实设备的操作标识，导轨滑动面做了金属磨削质感的处理，区分铸件毛坯面与加工面的材质差异，渲染时采用柔和的工业产品打光方案，清晰展现各部件的结构轮廓与装配层次，无过度光影效果干扰结构展示。设计思路上以还原真实车床的装配关系为核心，所有零件的配合都遵循机械装配的约束逻辑，不存在干涉错位问题，各运动部件的活动行程预留符合真实设备的参数范围，既完整展现了普通卧式车床的整体外观结构，也清晰呈现了各功能模块的装配位置与连接关系，可作为机械专业认知机床结构、学习装配建模逻辑的参考案例，完整呈现了从单个零件建模到多部件总装的全流程建模思路，每一处结构设计都对应真实车床的功能需求，没有冗余的虚构结构。
