半自动小注射产品分切加工设备

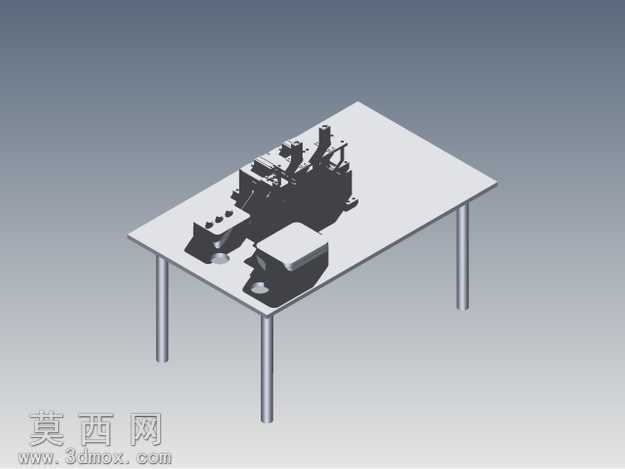

本模型为针对小规格注射成型产品设计的半自动分切加工设备，整体采用台式布局结构，建模过程中优先还原设备的实际功能逻辑与装配关系，首先搭建了四根圆柱形金属支腿支撑的矩形工作台面作为设备承载基体，台面厚度、支腿直径与整体长宽高比例均按照小型工业加工设备的常规人机操作尺寸设定，保证操作人员站立作业时的操作舒适度。设备主体功能模块集中布置在工作台面左半区域，依次排布有注射产品上料定位工位、裁切执行工位、成品出料工位，各工位之间通过直线导向结构衔接，建模时对定位夹具的V型定位槽、裁切刀具的安装固定座、传动连杆的铰接点位都做了精确的结构还原，确保各运动部件的运动路径符合实际加工逻辑，不存在结构干涉问题。设备右半区域设置有独立的控制操作盒，操作盒表面预留有按钮、指示灯的安装位，盒体与主体功能模块之间的走线槽也做了简化示意，还原设备的电气布线逻辑。渲染阶段采用哑光金属材质模拟工作台与支腿的金属加工质感，功能模块的机加工零件采用略带磨砂的金属漆面材质，操作盒采用浅灰色工程塑料材质，裁切刀具部分采用高反光的合金刀具材质，通过不同材质的粗糙度、反光度差异区分不同功能的零部件，提升模型的辨识度。设计思路上围绕小注射产品的分切需求，采用半自动作业模式，既保留人工上下料的灵活性，又通过机械结构保证裁切位置的一致性与裁切断面的平整度，避免纯手工裁切的尺寸偏差问题，模型整体结构紧凑，各功能模块分区清晰，没有冗余的结构设计，能够直观展现该类小型专用加工设备的工作原理与结构组成，可作为同类专用加工设备设计的参考三维模型，也可用于生产场景的三维可视化展示素材。
