带中心圆孔异形片状逆向工程结构件

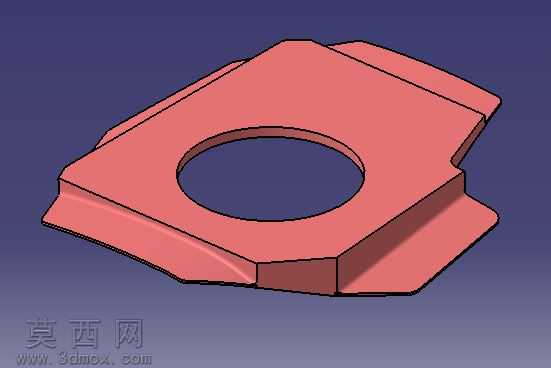

该结构件采用逆向工程技术路径完成三维建模，建模过程首先依托实物扫描获取的点云数据进行预处理，剔除点云噪点、完成点云对齐与精简，为后续曲面重构提供精准的数据基础。建模阶段以几何套构的思路逐层推进，先提取零件的基准平面与中心圆孔的轮廓特征，确定零件的中心定位基准，再围绕中心圆孔向外延伸，重构零件主体的多层叠合片状结构。零件主体为非对称异形轮廓，边缘带有多段折线与顺滑曲面过渡结构，建模时针对不同区域的特征采用差异化的曲面构建方式：对于平直的侧边区域采用拉伸曲面快速成型，对于边缘的顺滑过渡区域采用桥接曲面、放样曲面完成曲率连续的过渡衔接，确保重构后的曲面与实物表面的贴合度满足工程精度要求。零件整体呈现阶梯状的层叠结构，上下层片体之间通过垂直的侧壁完成衔接，侧壁与片体的交接处做了微小的圆角过渡处理，还原实物的工艺细节。材质设置上模拟工程常用的红色防锈涂层质感，调整漫反射、粗糙度参数还原哑光金属漆面的视觉效果，渲染阶段采用深蓝色纯色背景突出零件轮廓，通过定向打光凸显零件的层叠结构与曲面过渡细节，清晰展现零件的整体形态与结构特征。整个建模过程严格遵循逆向工程的建模逻辑，以还原实物表面几何特征为核心目标，通过分区域特征提取、分模块曲面构建、整体曲率检查优化的流程，完成从点云数据到实体三维模型的转化，最终得到的模型完整还原了实物的异形轮廓、中心圆孔、层叠阶梯结构以及边缘过渡细节，可用于后续的结构分析、复刻加工或者设计参考使用。
