机加工夹持用工字平行夹紧钳工钳

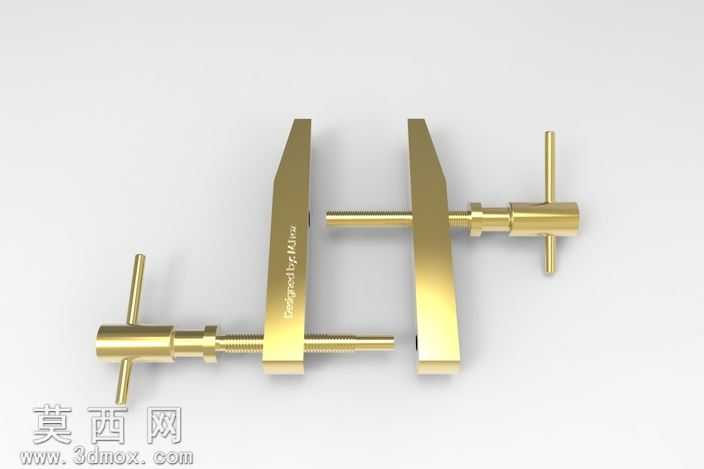

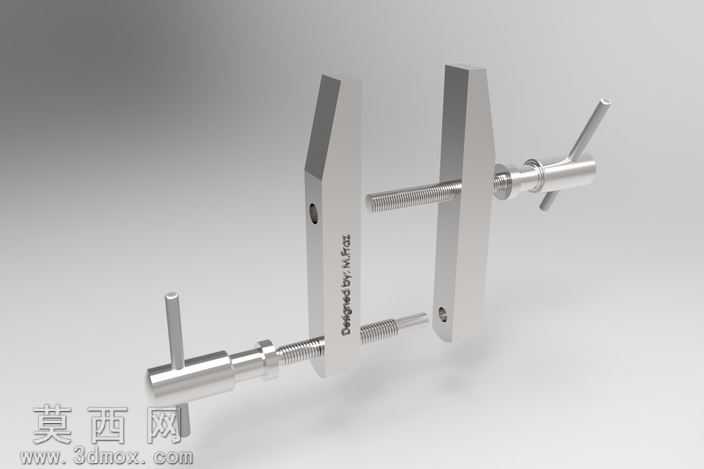

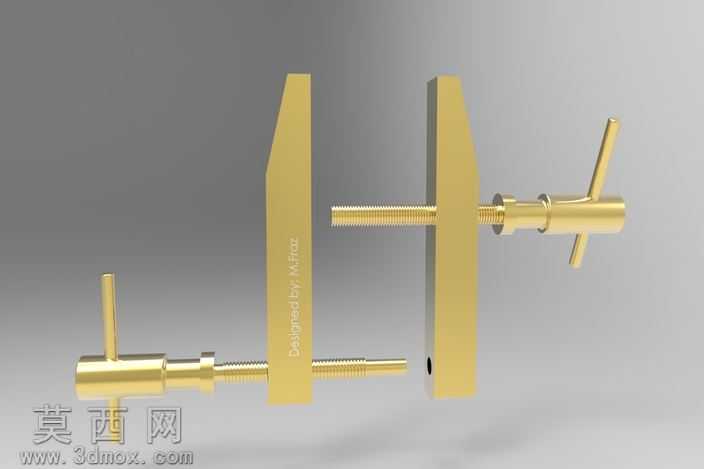

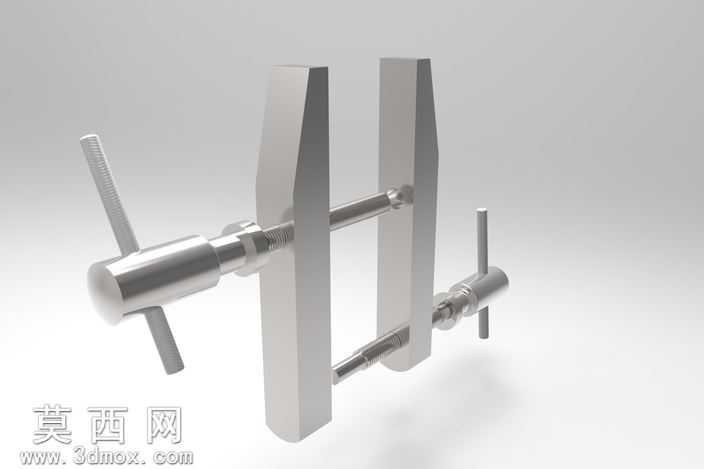

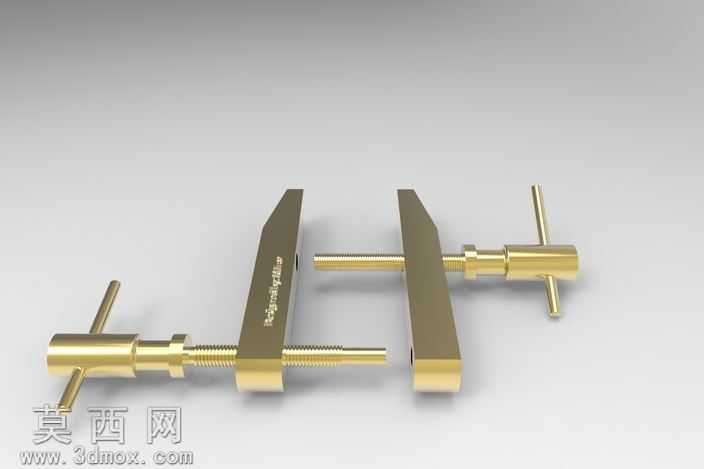

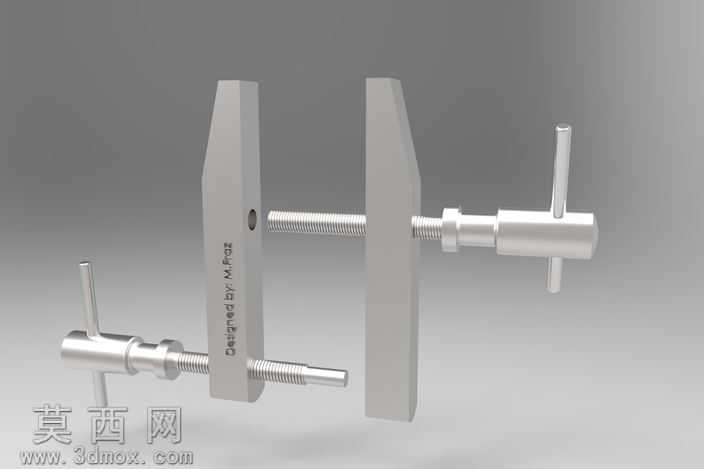

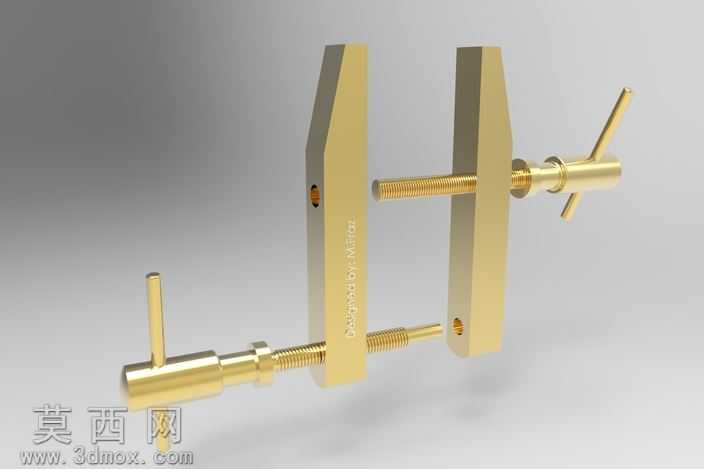

本钳工钳三维模型采用SolidWorks进行参数化建模，整体结构遵循机械加工夹持工具的实用化设计逻辑，完整还原了平行夹钳的功能结构与外观细节。建模过程中首先搭建整体装配骨架，以两根平行导向螺杆作为核心传动基准，分别完成固定夹块、活动夹块、调节螺杆、T型转动手柄等独立零件的特征建模：固定夹块与活动夹块采用长方体对称结构设计，夹持面做平直度特征约束，保证夹持工件时的接触面贴合度，夹块与导向螺杆的配合孔采用同轴度公差约束，确保活动夹块沿螺杆滑动时无偏移卡滞；调节螺杆与活动夹块之间采用螺纹传动配合特征，还原真实钳具的进给调节逻辑，两端的T型手柄采用圆柱加垂直握杆的结构设计，手柄表面做滚花防滑特征处理，提升操作时的摩擦力表现。材质渲染阶段采用金属材质体系，夹块主体赋予哑光不锈钢材质，调节螺杆与导向螺杆赋予亮面镀铬金属材质，通过调整材质的粗糙度、反射率参数，还原五金工具真实的金属质感，场景采用三点布光方案，主光源从斜上方投射突出金属表面的高光轮廓，补光弱化结构阴影，环境光提升整体暗部细节，最终渲染效果清晰展现钳具的结构层次与金属质感。设计思路围绕机加工场景的工件夹持需求展开，整体结构采用对称式平行夹持设计，可保证夹持过程中工件受力均匀，不会出现单侧偏移问题，双导向杆的结构设计提升了夹块滑动的稳定性，避免单杆结构容易出现的夹块偏转问题，T型手柄的长度经过人机工程学测算，保证手动旋转调节时具备足够的力臂，无需额外工具即可完成夹紧力调节，整体模型装配关系完整，各零件之间无干涉，可直接用于装配验证、工程图导出以及3D打印样件制作，能够满足机加工工位工件临时固定、工坊小件夹持等场景的使用需求，结构设计兼顾实用性与加工可行性，所有零件均可采用常规金属切削工艺完成加工制造。
