履带式煤钻螺旋挖掘概念设备设计

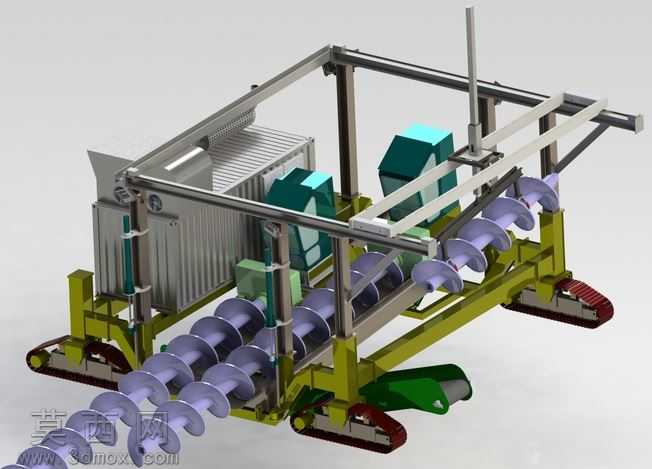

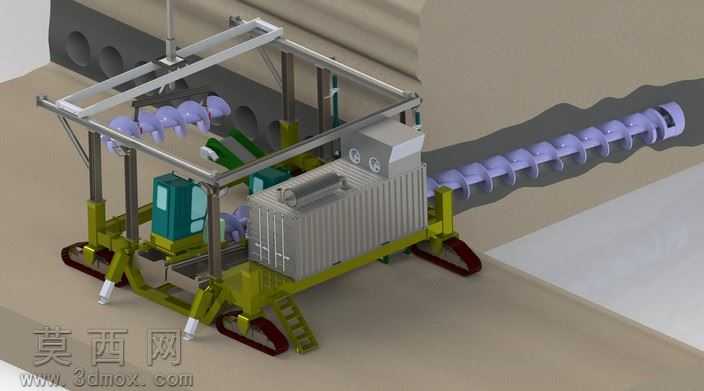

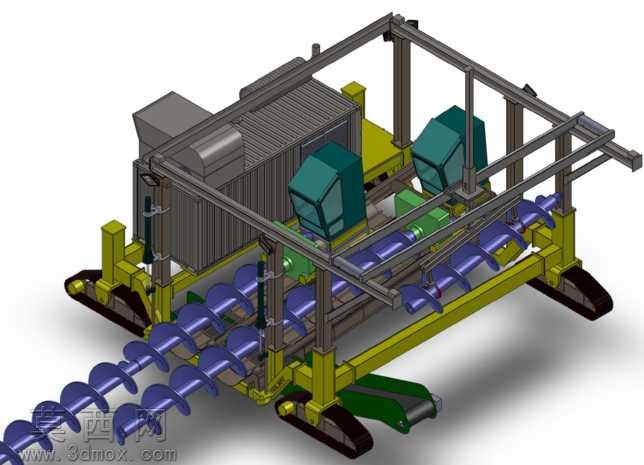

本作品为一款面向煤矿采掘作业场景的概念型螺旋挖掘煤钻设备，采用三维建模软件完成全参数化结构设计，整体围绕高挖掘效率、复杂煤层适配性的核心设计思路搭建。建模阶段首先完成履带行走底盘的结构搭建，采用宽幅履带接地结构设计，搭配可伸缩式液压支撑支腿，能够在煤矿井下凹凸不平的作业地面保持设备稳定，避免作业过程中设备偏移晃动；底盘上方集成了设备动力舱、操作控制室与螺旋钻具执行机构，动力舱采用集装箱式封闭结构设计，既能够保护内部动力组件不受井下煤尘、水汽侵蚀，也便于模块化组装与后期维护。设备核心作业端为长节距螺旋输送钻具，建模时对螺旋叶片的导程、叶片倾角做了针对性参数优化，搭配前端可调整作业角度的钻具悬挂龙门架，能够根据煤层分布调整钻具的作业高度与钻进角度，实现不同厚度煤层的高效钻进与煤料输送；龙门架上还设置了辅助定位与煤料导流结构，能够将螺旋钻具导出的煤料引导至后续输送环节，减少作业过程中的煤料散落。渲染阶段针对不同部件做了差异化材质赋予：履带结构采用高耐磨橡胶搭配金属履带板材质，还原井下作业设备的耐磨属性；设备机架采用工业防锈漆黄绿色金属材质，符合矿用设备的安全配色规范；动力舱采用瓦楞金属板材质，操作控制室采用半透明钢化玻璃搭配金属框架材质，螺旋钻具采用高硬度合金钢紫色磨砂材质，通过光影渲染突出各部件的结构层次与材质质感，清晰展现设备的整体布局与结构逻辑。整体设计围绕煤矿井下采掘的实际作业需求展开，在传统螺旋煤钻的结构基础上做了集成化改进，将行走、动力、钻进、支撑功能整合为一体，概念设计阶段充分考虑了设备的作业稳定性与工况适配性，可为后续矿用采掘设备的结构优化与创新设计提供直观的三维参考。
