板链驱动式圆盘给料机结构设计

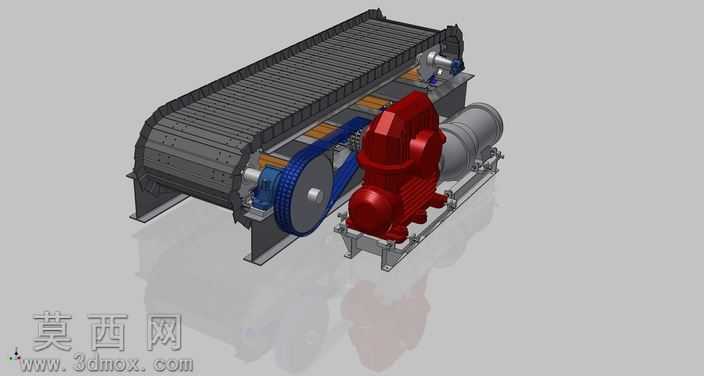

本模型为板链驱动结构的圆盘给料设备三维设计，整体建模过程严格遵循机械设计规范，从核心功能需求出发完成全结构的数字化搭建。建模阶段首先完成设备整体布局的基准定位，确定承载板链组件、驱动减速单元、动力电机模块的相对安装位置，保证各部件的装配公差符合实际生产的安装要求。承载输送部分采用模块化链板拼接结构建模，每一块链板都单独完成实体建模后按照链节距参数完成阵列装配，链板间的铰接结构做了细节还原，能够直观展示板链运转时的弯折活动特性，链板表面做了防滑承载的纹理细节处理，材质上模拟了耐磨锰钢的金属质感，渲染后呈现出工业设备厚重的金属质感。驱动传动部分是本模型的设计重点，依次完成了大直径传动链轮、传动皮带轮、减速箱体、驱动电机的独立建模与装配：减速箱采用摆线针轮减速结构的外观还原，箱体表面做了散热筋的细节刻画，材质区分了铸铁箱体的哑光质感与端盖的机加工金属光泽；传动链轮的轮齿参数按照链板节距做了匹配设计，齿形轮廓完全符合机械传动标准，能够清晰展示链传动的啮合关系；传动皮带轮与皮带的装配位置做了张紧结构的预留，还原了实际设备的皮带张紧调节设计。设备的支撑机架部分采用型钢焊接结构建模，各支撑腿、横梁的连接位置做了焊接坡口与安装地脚板的细节设计，地脚板上预留了设备固定的螺栓孔位，完全符合现场安装的结构要求。整体渲染阶段对不同部件做了明确的材质区分：运动传动部件做了亮面金属材质处理，减速箱外壳做了醒目的红色涂装材质区分，输送链板做了深色耐磨钢材的哑光材质，电机部分做了标准工业灰的涂装还原，支撑机架做了防锈漆的深灰质感处理，各部件间的装配间隙、连接螺栓等标准件都做了细节填充，没有出现结构穿模、装配错位的问题。设计过程中充分考虑了给料设备的重载运行特性，对传动部件的结构强度做了可视化的结构展示，通过三维模型能够直观呈现设备动力从电机输出、经减速箱增扭、通过链轮带动板链运转完成物料输送的完整动力传递路径，可作为给料设备设计、教学演示、结构优化的参考三维模型，完整还原了重载给料设备的结构特点与装配逻辑。
