Nerf软弹玩具枪内部结构三维设计

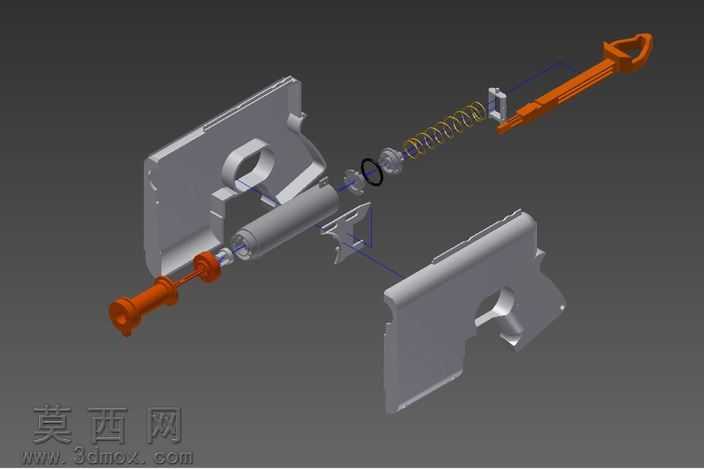

本作品为Nerf软弹玩具枪的三维结构设计模型，采用Autodesk Inventor软件完成全参数化建模，完整还原了该类玩具枪的内部传动与发射结构，通过爆炸视图的呈现形式清晰展示了各零部件的装配关系与位置排布。建模过程中首先对玩具枪的左右分体式外壳进行曲面建模，通过草图绘制、拉伸、抽壳、圆角等特征操作还原外壳的握持弧度与装配卡槽，确保外壳拼合后严丝合缝，符合实际注塑件的生产设计逻辑。内部核心结构部分，针对发射弹簧进行螺旋扫掠建模，精准还原弹簧的线径、节距与自由长度参数，匹配弹簧的实际压缩行程；推弹杆、扳机组件、击发挂钩等传动零件均按照实际运动逻辑进行尺寸约束，各活动部件之间预留了合理的装配间隙，可在软件环境下模拟扳机扣动、弹簧压缩释放、推弹上膛的完整动作流程。模型材质渲染阶段，为左右外壳赋予哑光灰色塑料材质，还原Nerf枪经典的硬质塑料外壳质感；发射推杆、拉柄等操作部件赋予亮橙色工程塑料材质，与灰色外壳形成鲜明的视觉区分，符合玩具产品的安全配色规范；弹簧部件赋予金属镀锌材质，呈现弹簧特有的金属光泽与螺旋纹理；密封胶圈等小零件赋予黑色橡胶材质，还原密封件的哑光橡胶质感。设计思路上以还原经典Nerf玩具枪的内部运作逻辑为核心，通过爆炸视图的排布方式，将原本隐藏在外壳内部的弹簧、传动件、密封件、推杆等零件沿装配轴线依次展开，让观看者能够直观理解各零件在发射过程中承担的功能：扳机组件负责控制弹簧的锁止与释放，压缩弹簧提供软弹发射的动力，推杆负责将动力传递至软弹完成击发，尾部拉柄用于手动压缩弹簧完成上膛操作，外壳则承担容纳内部零件、提供握持支撑的作用。整个模型的所有零件均建立了完整的装配约束关系，不存在游离的无效几何体，各零件的尺寸比例严格参照实物进行等比例缩放，既可以作为玩具结构设计的参考案例，也可用于3D打印制作实体玩具的结构验证，帮助爱好者理解这类气动软弹玩具的基本工作原理。
