直径100毫米可转位成型铣刀结构设计

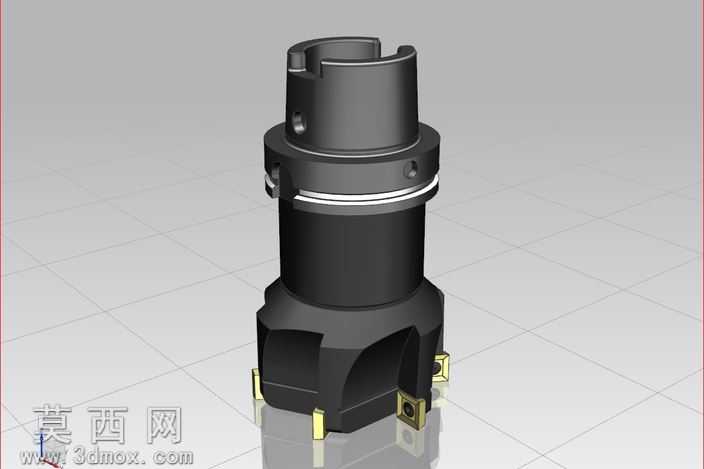

本模型为直径100毫米的机夹可转位成型铣刀，整体采用三维参数化建模方式完成全结构构建，建模过程严格遵循机加工刀具的实际装配逻辑，对各部件的配合公差、装配关系进行了精准还原。模型主体分为顶部刀柄连接段、中间定位锁紧段、下部刀体切削段三个核心部分，顶部刀柄采用标准CAPTO接口结构，建模时精准还原了接口内的定位卡槽、冷却孔道、锁紧配合面的细节特征，保证接口与机床主轴的适配性符合行业标准。中间定位段设计有双凸缘定位结构，搭配环形密封槽结构，建模时对密封槽的倒角、凸缘的同轴度公差进行了参数化约束，还原了刀具安装时的轴向定位与端面密封功能。下部刀体为成型切削主体，建模时按照可转位刀具的装夹逻辑，精准构建了刀片定位槽、楔块锁紧结构、刀片调整螺钉的装配位，每个刀片槽的定位面角度、容屑槽的曲面弧度都经过参数化校准，保证刀片安装后切削刃的径向跳动、轴向跳动符合铣削加工的精度要求。渲染阶段采用金属材质分层表现，刀柄与刀体主体赋予哑光发黑合金钢材质，还原刀具表面热处理后的质感，可转位刀片赋予硬质合金亮面金属材质，锁紧螺钉、定位销赋予镀锌亮金属材质，通过不同材质的粗糙度、反光度差异区分各功能部件，同时添加地面反射效果与柔和的环境光，清晰展现刀具的整体轮廓与各部分结构细节。设计思路围绕大直径平面铣削与成型面加工需求展开，采用多齿均布的可转位结构，相比整体式铣刀具备刀片更换便捷、刀具使用寿命长的优势，刀体内部预留有贯通式冷却通道，可实现切削过程中的内冷却供给，有效降低切削区域温度，提升加工效率与工件表面质量，模型完整还原了刀具的所有装配细节，可用于刀具结构教学、加工工艺仿真、数控编程辅助参考等场景。
