多环框架式机械陀螺仪三维结构设计

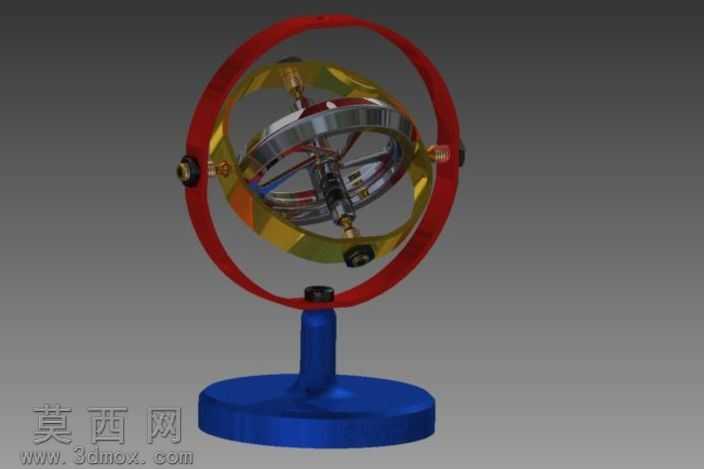

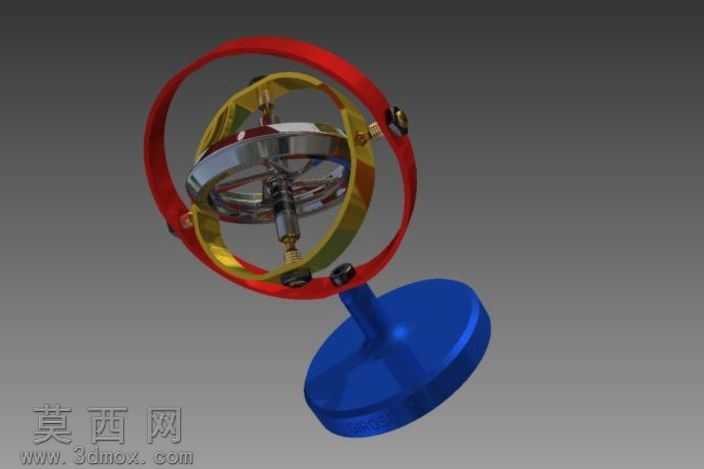

本作品为多环框架式机械陀螺仪的三维建模设计成果，建模阶段严格遵循机械陀螺仪的经典结构原理，以Autodesk Inventor为建模载体，采用自底向上的装配建模思路完成整体搭建。首先完成核心部件的参数化建模：中心转子部分采用回转体建模逻辑，精准还原转子的配重环、中心转轴的轴径与配合公差，确保转子质量分布对称，符合角动量守恒的力学设计要求；中层万向环与外层红色支撑环均采用环形薄壁结构建模，环体上的转轴安装座、调节旋钮定位孔均通过草图拉伸、布尔运算完成特征构建，每个环体的转轴轴线保持互相垂直，保证万向节结构可实现三个自由度的灵活转动。底座与支撑立柱部分采用一体化建模思路，圆形底座做了边缘圆角处理，立柱与底座、外层环的连接部位做了加强凸台结构，避免装配后出现应力集中问题。材质与渲染阶段，针对不同部件做了差异化材质赋予：外层红色环采用哑光红色工程塑料材质，中层金色环采用抛光黄铜金属材质，中心转子采用亮面镀铬金属材质，底座与立柱采用深蓝色哑光烤漆金属材质，渲染时添加了柔和的环境光与定向补光，清晰呈现各环层的嵌套结构与金属部件的反光质感，同时通过半透明显示效果可直观观察内部转子与转轴的配合关系。结构设计上严格复刻经典机械陀螺仪的运动逻辑，各环体之间的转轴配合采用间隙配合参数，确保转动时无卡顿，外层环上的调节旋钮做了防滑纹理设计，既还原实物的操作手感，也让整体模型的细节还原度更高。整体设计兼顾了结构准确性与视觉表现力，可用于机械原理教学演示、惯性力学装置的结构展示，也可作为科普类三维展示素材使用，各部件的建模参数均参考实物比例设置，装配约束完全符合实际机械结构的运动关系，可直接用于运动仿真演示，直观展现陀螺仪的定轴性、进动性等核心力学特性。
