星形水晶金属纪念奖杯结构设计

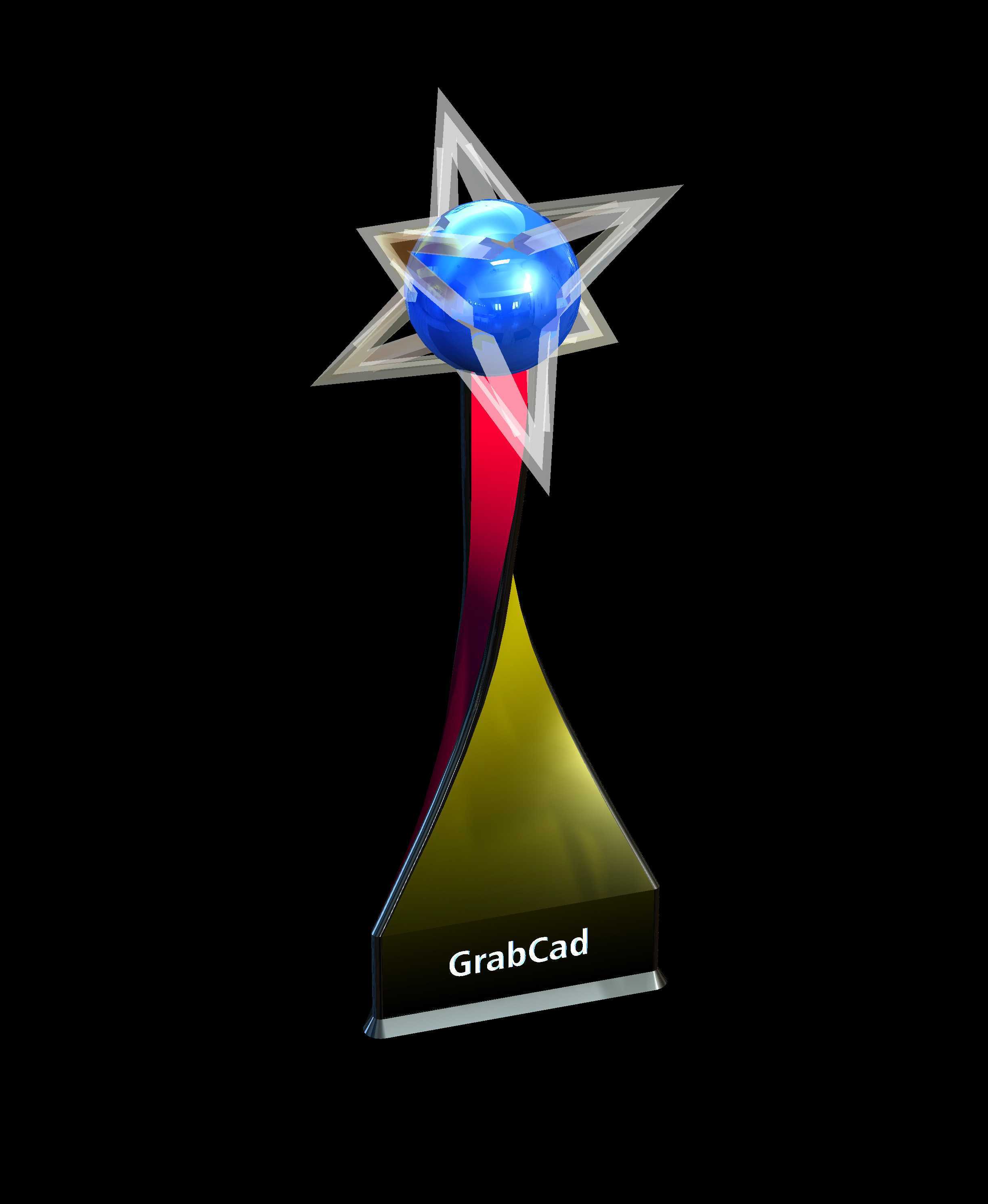

　　这款纪念奖杯的结构设计，首先围绕颁奖场景的陈列与手持使用需求展开，日常应用覆盖企业年度表彰、行业赛事颁奖、技术成果纪念等线下场景，既需要满足台上手持传递的握持舒适度，也要适配展柜、办公桌面长期陈列的稳定性。从结构拆分来看，整体分为顶部星形装饰件、中部连接支撑段、底部配重底座三个核心部分，顶部采用双层镂空星形框架内嵌蓝色透明水晶质感构件，星形框架做了等宽边条处理，边条厚度控制在3mm，既保证棱角的锐利视觉效果，也避免薄壁结构在运输、传递过程中出现磕碰断裂；内嵌的蓝色构件做了弧面凸起处理，表面预留抛光余量，成型后可通过表面处理实现通透的光影折射效果，提升整体精致度。中部支撑段采用渐变曲面造型，从顶部星形构件的窄连接端向下逐步拓宽，

　　曲面过渡做了G2连续处理，避免出现棱角硌手的问题，该段内部做了中空减重设计，壁厚均匀控制在2.5mm，既降低整体重量方便手持，也保证结构强度不会出现受压变形。底部底座采用梯形收边造型，底面做了1.5mm深度的内嵌凹槽，可粘贴防滑绒垫，放置在光滑桌面时不会出现滑移，底座内部预留了配重块安装腔，可根据整体重量需求填充金属配重，将整体重心控制在底座高度1/3以下，即使受到轻微碰撞也不会倾倒；底座正面预留了平整的标识粘贴区域，可根据不同颁奖需求蚀刻或粘贴活动名称、获奖信息等内容。设计过程中重点考虑了不同构件的装配公差，星形框架与中部支撑段采用定位柱加粘接的装配方式，定位柱直径2mm，插入深度5mm，装配后配合缝隙控制在0.1mm以内，

　　避免出现明显拼接痕迹；中部支撑段与底座采用卡扣加粘接的双重固定方式，卡扣做了15度拔模角度，方便装配时卡入到位，同时保证连接强度不会出现松脱。整体外形高度控制在280mm左右，底座最大宽度120mm，放置时占用桌面空间较小，适合多数办公展柜、荣誉墙的陈列尺寸要求；手持位置的截面周长控制在120mm左右，符合成年人手掌握持的尺寸范围，传递过程中不易滑落。各构件的壁厚都做了均匀化处理，适配注塑、金属铸造或者3D打印等多种成型工艺，生产时可根据成本和质感需求选择不同的加工方式，透明构件可采用亚克力或者PC材质，金属部分可采用锌合金压铸或者铝合金CNC加工，表面做烤漆或者电镀处理，实现不同的视觉质感效果。
