低噪环形三叶无人机螺旋桨结构设计

　　这款环形三叶螺旋桨的设计核心围绕低空无人机的降噪需求展开，区别于传统直边桨叶的结构形式，其叶梢采用闭环环形连接设计，从根源上削弱桨叶高速旋转时叶尖涡的脱落强度，降低涡流与空气摩擦产生的高频尖锐噪音，适配消费级航拍无人机、室内巡检无人机等对噪音控制有严格要求的应用场景，可有效减少飞行过程中对周边环境的声干扰，提升航拍收音质量与室内作业的接受度。

　　从结构设计逻辑来看，三片桨叶沿中心轮毂周向120度均匀分布，保证旋转过程中的动平衡精度，降低桨叶转动时的振动传导，减少飞控系统的姿态修正负载。中心轮毂位置设置带定位台阶的安装孔，可匹配常用无人机电机的输出轴尺寸，安装孔内预留的扁位结构可传递扭矩，避免高速旋转时桨叶与电机轴出现相对滑动，安装端面的平面度公差控制在0.05mm以内，保证桨叶安装后与电机端面完全贴合，不会出现偏摆问题。

　　桨叶的翼型截面沿径向做渐变优化，从轮毂位置到叶梢位置，翼型的弦长、安装角均随半径变化做连续调整，靠近轮毂的根部区域翼型厚度更大，可承受旋转时的离心拉力与气动弯矩，保证结构强度，避免高速旋转时出现桨叶断裂变形；靠近叶梢的环形连接段做圆弧过渡处理，消除传统桨叶的叶尖自由端，打散叶尖涡流的生成路径，同时环形结构本身可提升桨叶整体的结构刚度，减少桨叶在气动载荷下的形变量，保证不同转速下的气动效率稳定。

　　实际应用中，该螺旋桨可适配多旋翼无人机的动力系统，在相同拉力输出的工况下，其噪音水平较同尺寸传统直桨可降低4-6分贝，且气动效率损失控制在5%以内，兼顾降噪效果与动力性能。安装时需注意桨叶的旋转方向标识，保证三片桨叶的安装角方向一致，锁紧螺母的扭矩需控制在合理区间，避免压裂轮毂或出现锁紧不足的问题。桨叶的整体外轮廓尺寸适配常用的5-7寸无人机动力套装，安装边界需保证桨叶旋转平面与机架、起落架等结构留有足够的安全间隙，避免旋转过程中出现碰擦，影响飞行安全。

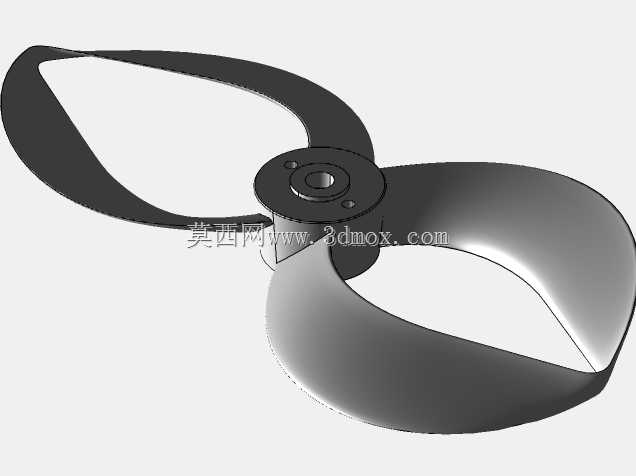

　　从建模细节来看，桨叶表面做连续曲面处理，无明显的棱角与台阶，保证气流沿桨叶表面顺畅流动，减少表面紊流带来的额外阻力与噪音，环形连接段与桨叶主体的过渡位置做圆角光顺，避免应力集中，提升长期使用的结构疲劳寿命。
