铝合金板式桌椅组合钣金结构设计

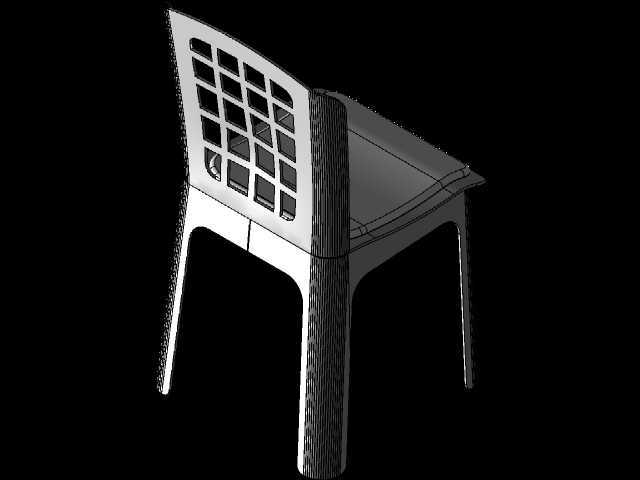

　　这套钣金材质的桌椅组合，主要面向户外临时休憩区、员工食堂快餐桌、小户型家用餐区等场景使用，整体结构摒弃了传统家具常用的实木拼接、注塑成型工艺，全部采用金属板材加工成型，兼顾结构强度与轻量化需求。桌椅的侧面支撑构件采用整板折弯工艺加工，省去了多零件拼接带来的装配误差，中间连接部位采用平板焊接成型，整体选用6毫米厚度的铝板作为加工基材，也就是英制标准下的1/4英寸板材，这个厚度的铝板在保证结构刚性的同时，不会让整体重量过大，单人即可完成单张桌椅的搬运移位。椅身的靠背部分在焊接工序前就预先完成网格状镂空的冲压成型，既减轻了椅身整体重量，也能提升倚靠时的透气性，网格的排布经过受力校核，不会因为长期倚靠出现板材变形的问题。

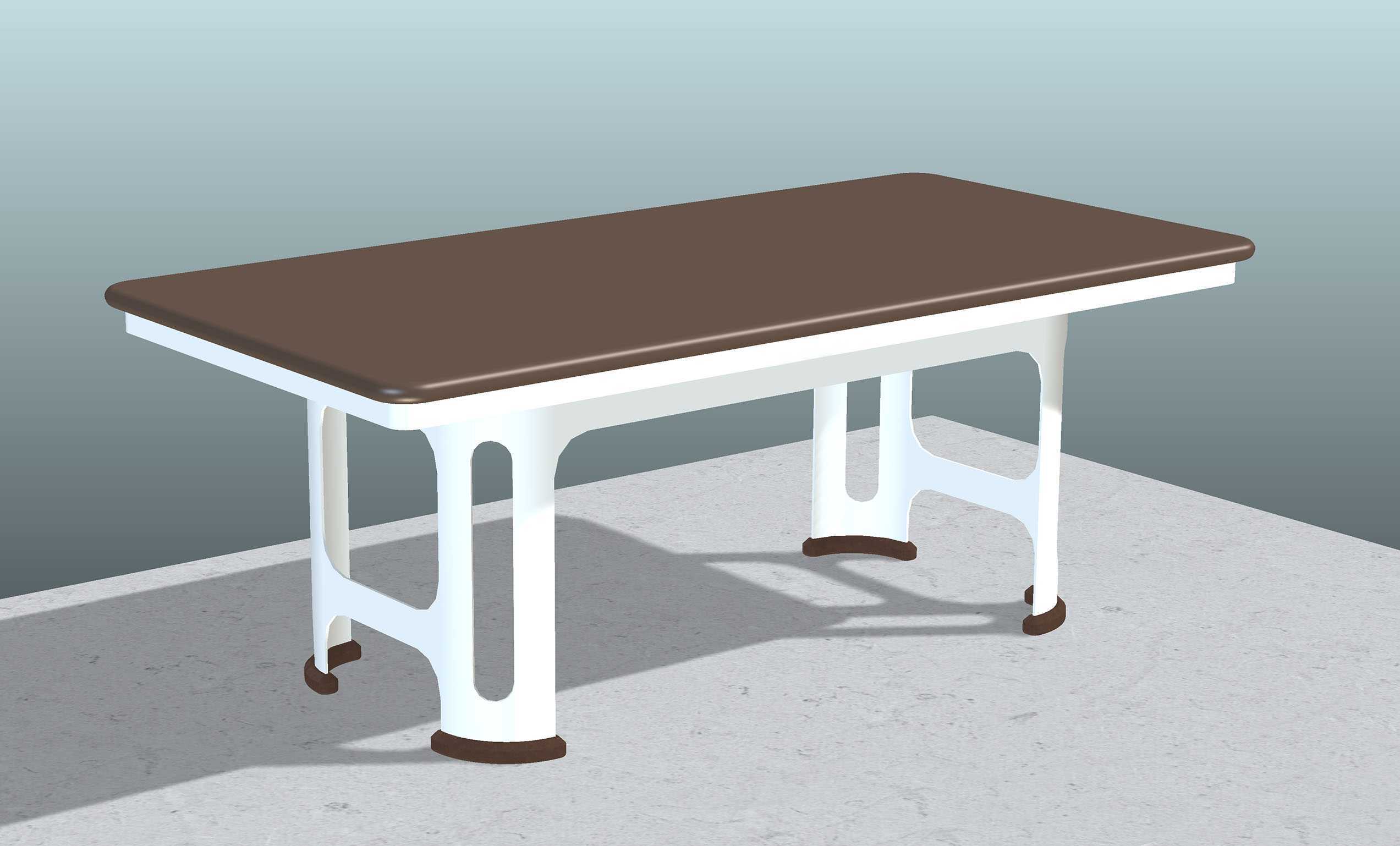

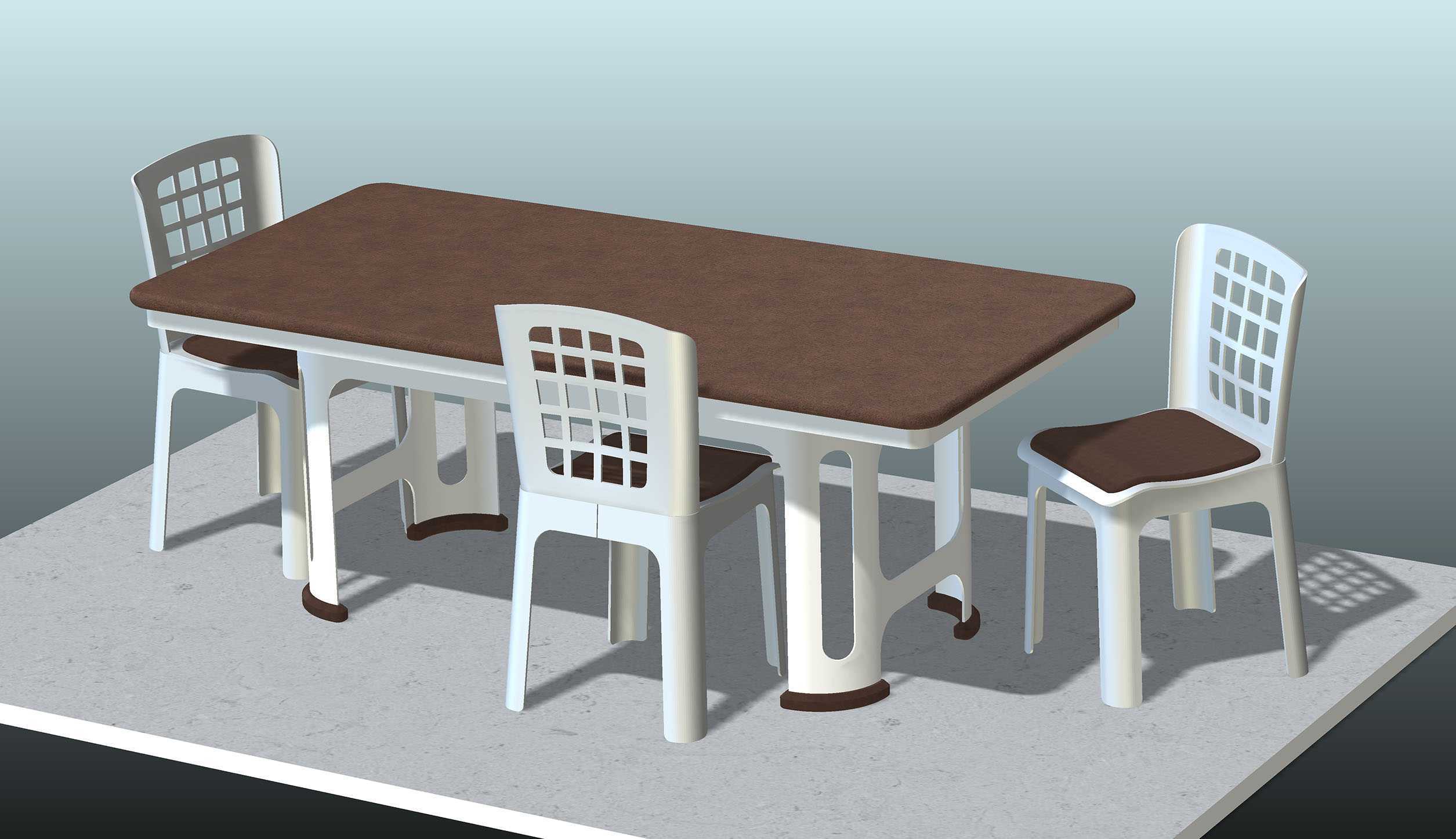

　　桌面与椅面采用平整的板材铺装，边缘做了折弯收边处理，避免尖锐的板材切口划伤使用者，支撑腿的底部加装了防滑耐磨的脚垫，既可以避免金属腿直接摩擦地面造成漆面损伤，也能在不平整的地面上通过脚垫的微量形变调整放置平稳度。整套桌椅的连接焊缝都做了打磨处理，外表面没有突出的焊瘤与毛刺，所有折弯处的圆角半径统一控制在3毫米，避免应力集中导致的板材开裂。从安装边界来看，单张桌子的长宽尺寸适配四人同时就坐的需求，椅子推入桌下时的整体占用空间比常规桌椅减少近30%，适配折叠收纳的使用需求，在不需要使用时可以将椅子收拢到桌下，减少空间占用。结构设计上充分考虑了钣金加工的工艺特性，所有折弯工序都预留了标准的折弯余量，焊接位置都设计在非外观面，

　　保证外表面的平整美观，板材的下料排版可以充分利用常规铝板的标准幅面，减少边角料的浪费，降低加工成本。椅腿与桌腿的支撑部位做了局部的加强折弯，在长期承重的情况下不会出现支撑腿外扩变形的问题，桌椅的配合高度差符合人体工程学要求，就坐时肘部可以自然搭放在桌面，腿部活动空间充足，不会出现磕碰腿的情况。
