二维函数驱动的星形渐变轮廓建模方案

　　在非标自动化设备的导向标识、物料分拨挡边以及装饰性防护构件的设计场景中，经常会遇到需要实现连续形态过渡的异形曲面结构，这类结构如果采用逐段手动绘制草图再放样的方式，不仅建模效率低下，还容易出现轮廓衔接错位、曲面曲率不连续的问题，最终加工出来的构件会出现棱边突兀、过渡不畅的缺陷，影响设备整体外观与导料顺滑度。这套建模思路核心是依托二维函数的参数映射逻辑，将基准星形轮廓的顶点坐标、内角角度、边长比例作为基础变量，通过设定沿路径方向的渐变函数，让每一个垂直于路径的截面轮廓都能按照预设的数学规律完成形态缩放、角度偏转与位置偏移，无需手动逐帧调整截面参数。从实际建模落地的角度看，首先要确定渐变路径的曲率边界，

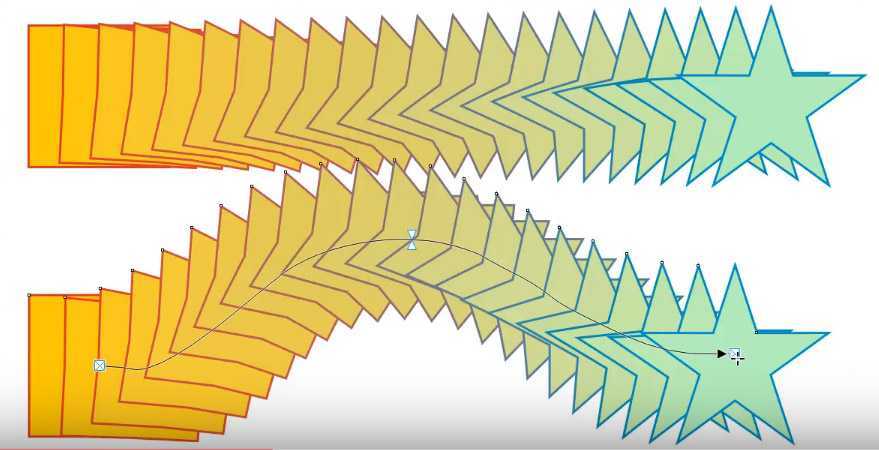

　　路径的最小转弯半径需要匹配截面的最大外轮廓尺寸，避免相邻截面在路径弯折处出现自相交的情况，以本次展示的星形渐变结构为例，路径的起始段为直线段，对应截面为完整的大尺寸矩形轮廓，随着路径向星形端延伸，函数会逐步将矩形的四个直角顶点按照星形的凹角、凸角分布规律进行点位拆分与坐标偏移，每一个截面的顶点数量会随路径推进逐步增加，直到末端形成标准的五角星轮廓，整个过渡过程中所有截面的形心始终与路径中心线重合，保证放样生成的实体壁厚均匀，不会出现局部壁厚过薄无法满足结构强度要求的问题。在安装边界的适配层面，这类渐变结构的安装基准通常设置在起始端的矩形端面，端面上预留的安装孔位需要避开内部的应力集中区域，

　　也就是轮廓渐变过程中曲率变化最快的路径段对应的实体区域，避免安装锁紧时出现应力开裂。同时在建模阶段需要提前核算整个渐变结构的最大外轮廓包络尺寸，确认其在设备内部安装时不会与相邻的传动部件、气动管路产生运动干涉，尤其是星形末端的尖角位置，需要预留至少5mm的安全间隙，防止设备运行过程中因振动导致构件移位剐蹭周边部件。从功能特性上看，这种函数驱动的渐变建模方式生成的曲面曲率连续，表面没有突兀的折边，用作物料导料槽时可以让物料沿渐变曲面顺滑滑落，不会出现物料卡滞在轮廓突变处的问题；用作设备装饰外罩时，流畅的形态过渡也能提升设备的整体视觉质感。相比传统手动拼接轮廓的建模方式，函数驱动的建模逻辑可以通过调整函数参数快速修改渐变速率、

　　末端轮廓尺寸，适配不同的安装空间需求，不需要重新绘制每一段截面草图，大幅提升异形渐变类构件的设计迭代效率，在食品包装设备的分瓶螺杆导向段、物流分拣线的异形导料板、文创类工业产品的外观结构设计中都有很强的实用价值，建模过程中只需要保证函数变量与路径参数的映射关系准确，就能一次性生成符合加工要求的连续曲面实体，减少后续曲面修补、模型纠错的工作量。
